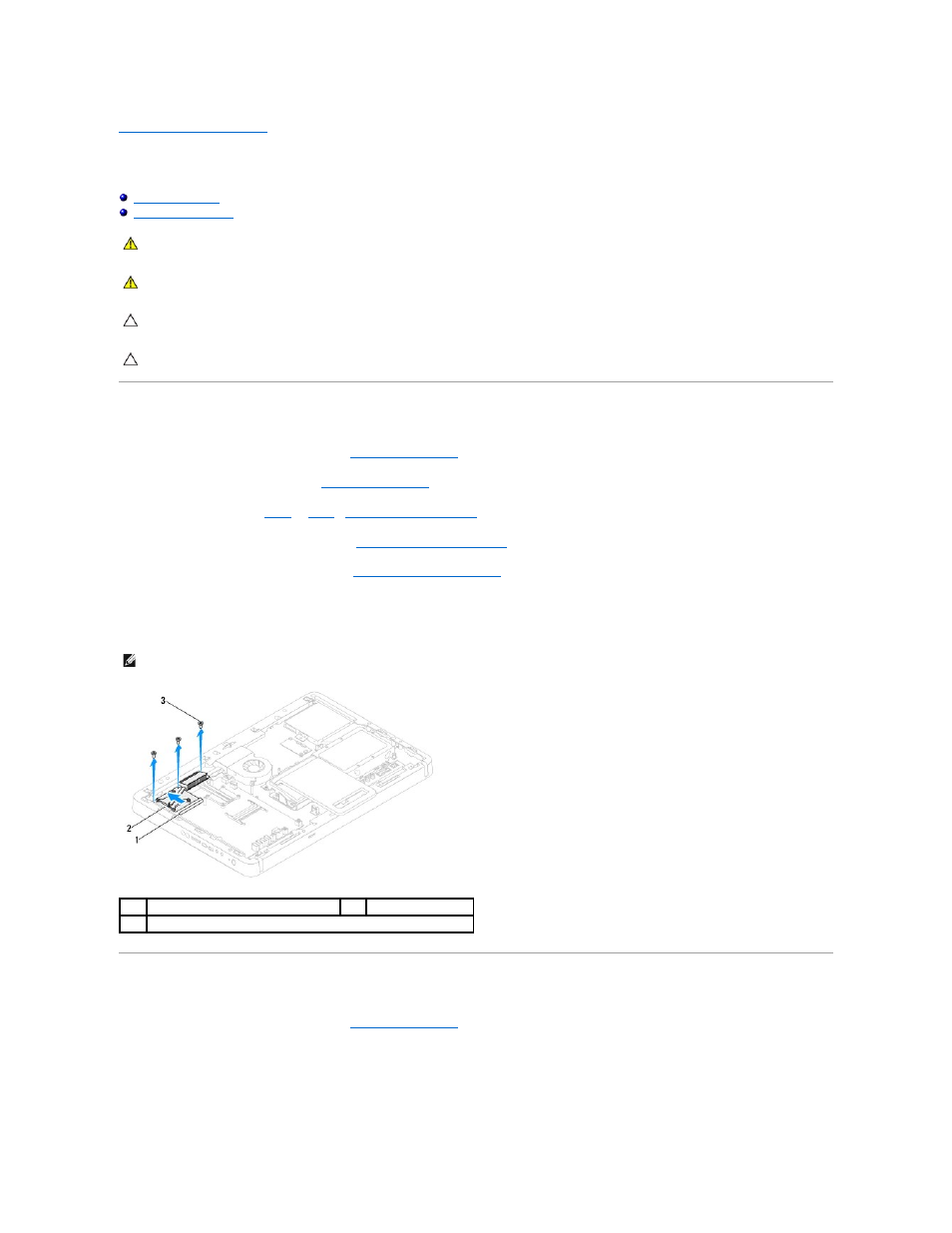

Блок MXM (приобретается дополнительно)
Руководство по обслуживанию Dell™ Inspiron™ One 2305/2310
Снятие блока
MXM
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите заднюю крышку
(см. раздел
Снятие задней крышки
).
3.
Выполните инструкции с
шаг
2
по
шаг
5
в
Снятие передней подставки
.
4.
Снимите экран системной платы
(см. раздел
Снятие экрана системной платы
).
5.
Снимите вентилятор блока
MXM (см. раздел
Снятие вентилятора блока
MXM
).
6.
Выверните три винта
, которыми блок MXM крепится к корпусу компьютера.
7.
Извлеките блок
MXM из разъема блока MXM.
Установка блока
MXM
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Совместите паз на блоке
MXM с выступом соответствующего разъема.
3.
Вставьте блок
MXM под углом 45 градусов в разъем.
4.
Вверните три винта
, которыми блок MXM крепится к корпусу компьютера.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ОСТОРОЖНО
!
Блок
MXM может очень сильно нагреваться при обычной работе. Дайте им остыть в течение достаточного времени, прежде
чем прикасаться к ним
.
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).
ПРИМЕЧАНИЕ
.
Внешний вид системной платы может быть разным в зависимости от модели компьютера
.
1
разъем блока
MXM
2
блок
MXM
3
винты
(3)
