ИК-плата
Руководство по обслуживанию Dell™ Inspiron™ One 2305/2310
Снятие ИК
-платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите системную плату
(см. раздел
Снятие системной платы
).
3.
Выполните инструкции с
шаг
5
по
шаг
11
в
Снятие лицевой панели дисплея
.
4.
Переверните лицевую панель дисплея
.
5.
Выверните винт
, которым ИК-плата крепится к панели дисплея.
6.
Отсоедините кабель ИК
-платы от разъема на ИК-платы.
7.
Поднимите ИК
-плату и снимите ее с панели дисплея.
Установка ИК
-платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Подсоедините кабель ИК
-платы к разъему на ИК-плате.
3.
Совместите отверстия для винтов на ИК
-плате и на панели дисплея.
4.
Вверните винт
, которым ИК-плата крепится к панели дисплея.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).

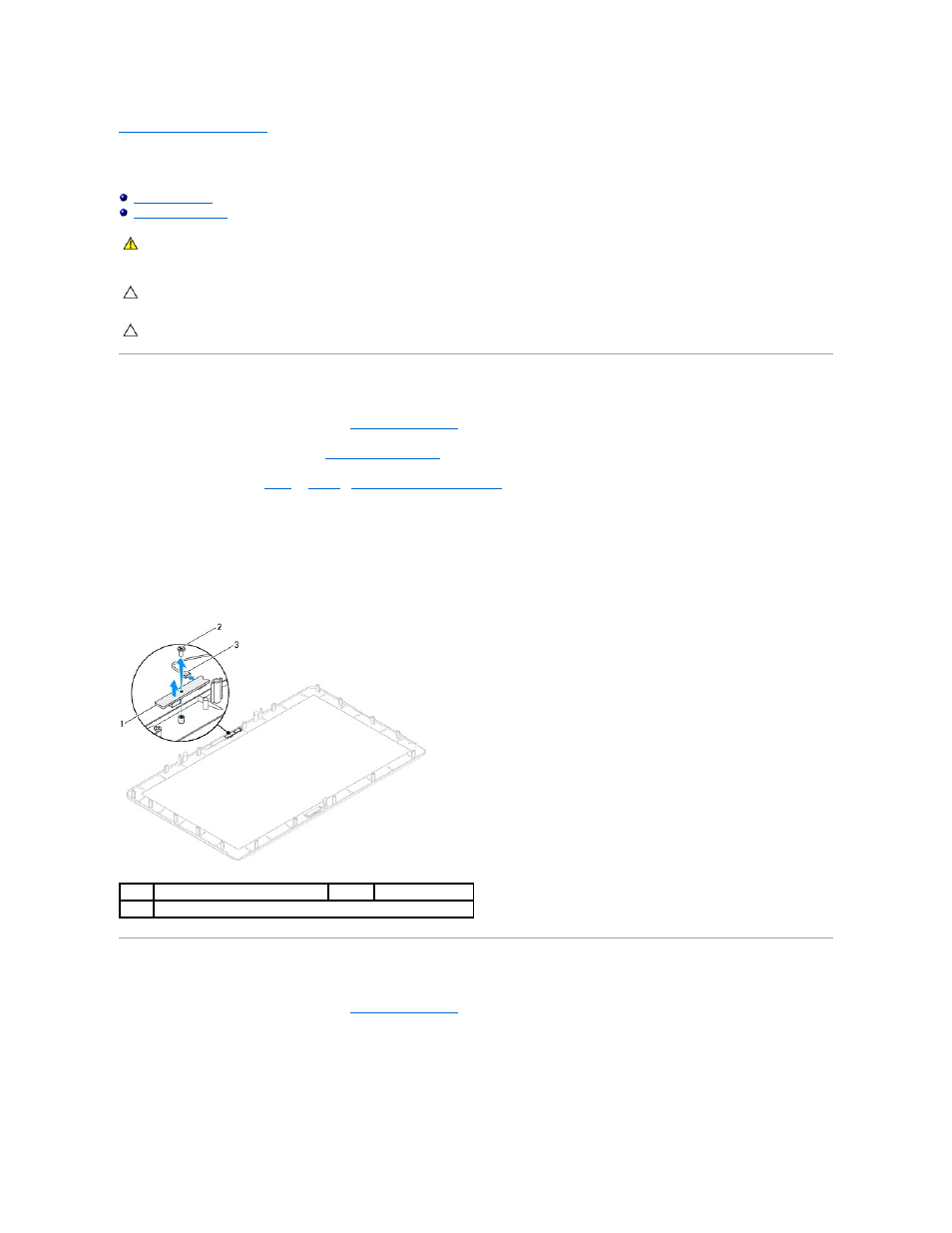

1
ИК
-плата
2
винт
3
разъем кабеля ИК
-платы
