Модуль камеры
Руководство по обслуживанию Dell™ Inspiron™ One 2305/2310
Снятие модуля камеры
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите системную плату
(см. раздел
Снятие системной платы
).
3.
Выполните инструкции с
шаг
5
по
шаг
11
в
Снятие лицевой панели дисплея
.
4.
Переверните лицевую панель дисплея
.
5.
Снимите майларовый хомут с платы
Bluetooth.
6.
Выверните два винта
, которыми модуль камеры крепится к лицевой панели дисплея.
7.
Отсоедините кабель камеры от разъема на модуле камеры
.
8.
Приподнимите модуль камеры и снимите его с лицевой панели дисплея
.
Установка модуля камеры
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Совместите отверстия для винтов на модуле камеры и на лицевой панели дисплея
.
3.
Вверните два винта
, которыми модуль камеры крепится к лицевой панели дисплея.
4.
Наденьте майларовый хомут на плату
Bluetooth.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).

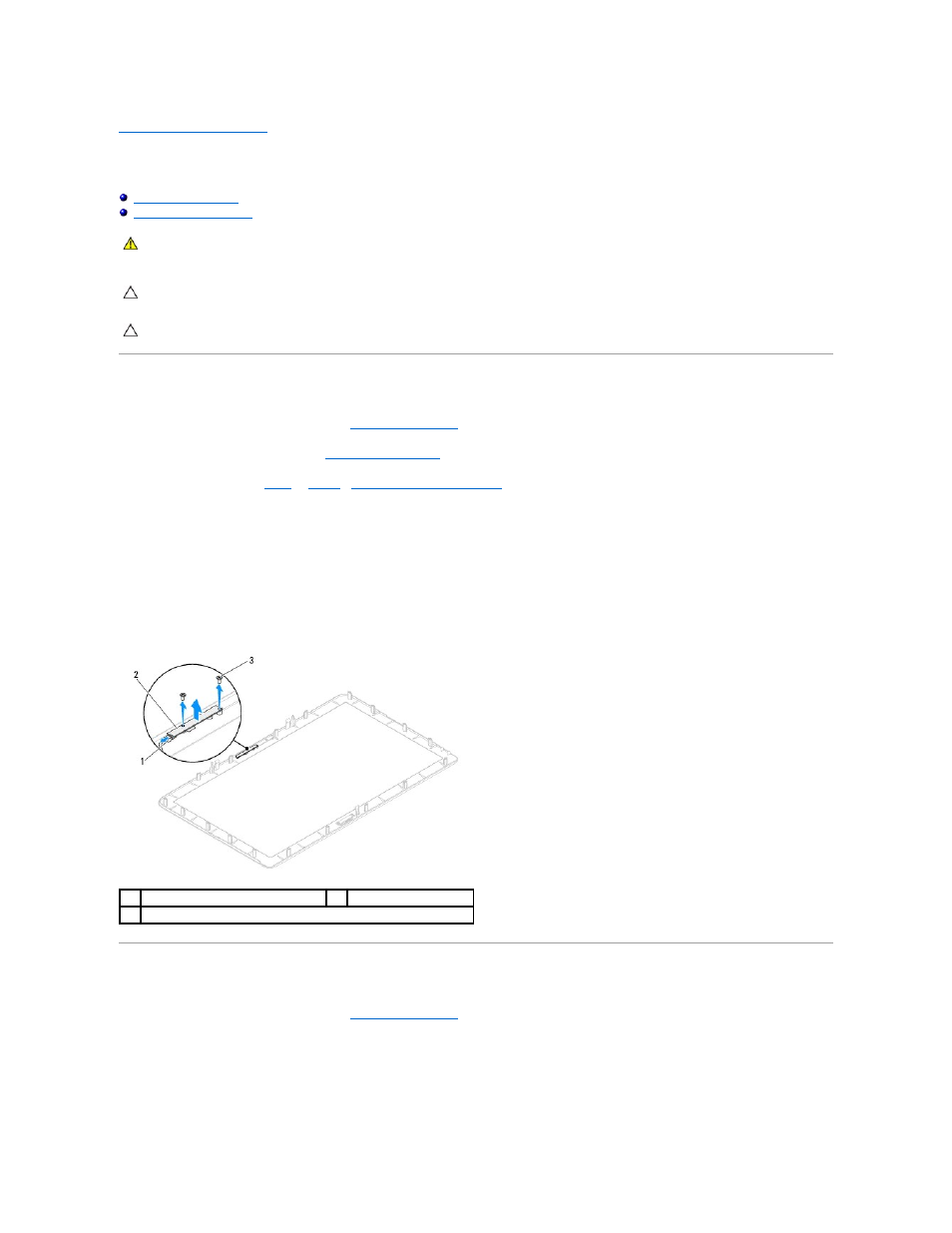

1
разъем кабеля камеры
2
модуль камеры
3
винты
(2)
