Системная плата
Руководство по обслуживанию Dell™ Inspiron™ 1120
Извлечение системной платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Извлеките аккумулятор
(см. раздел
Извлечение аккумулятора
).
3.
Извлеките модуль
(или модули) памяти (см. раздел
Извлечение модуля
(или модулей) памяти
).
4.
Извлеките клавиатуру
(см. раздел
Извлечение клавиатуры
).
5.
Выполните инструкции с
шаг
4
по
шаг
6
в
Извлечение жесткого диска
.
6.
Извлеките упор для рук
(см. раздел
Извлечение упора для рук
).
7.
Извлеките мини
-плату (или мини-платы) (см. раздел
Извлечение мини
-плат(ы)
).
8.
Извлеките дисплей в сборе
(см. раздел
Извлечение дисплея в сборе
).
9.
Извлеките среднюю крышку
(см. раздел
Извлечение средней крышки
).
10.

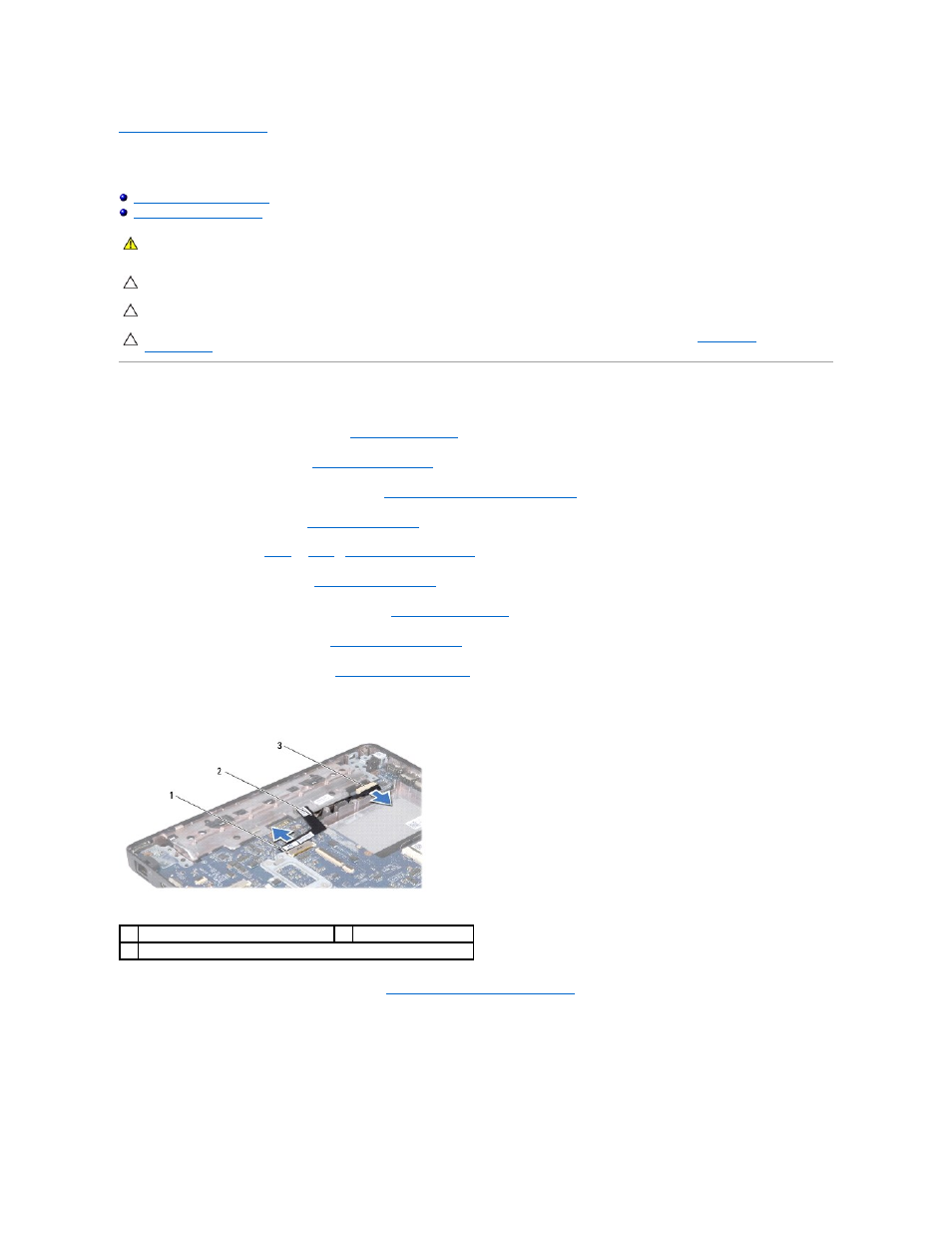

Отключите звуковой кабель от разъемов на системной и звуковой платах
.
11.
Извлеките батарейку типа «таблетка»
(см. раздел
Извлечение батарейки типа «таблетка»
).
12.
Выкрутите винт
, который крепит системную плату к корпусу компьютера.
13.
Немного приподнимите системную плату и отключите соединительный кабель адаптера переменного тока от системной платы
.
14.
Поднимите системную плату и снимите ее с основания компьютера
.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание повреждения системной платы извлеките основной аккумулятор
(см. раздел
Извлечение
аккумулятора
) перед началом работы с внутренними компонентами компьютера.
1
разъем на системной плате
2
звуковой кабель
3
разъем звуковой платы
