Установка мини, Плат(ы), Установка мини -плат(ы) – Инструкция по эксплуатации Dell Inspiron 10z (1120, Mid 2010)
Страница 33

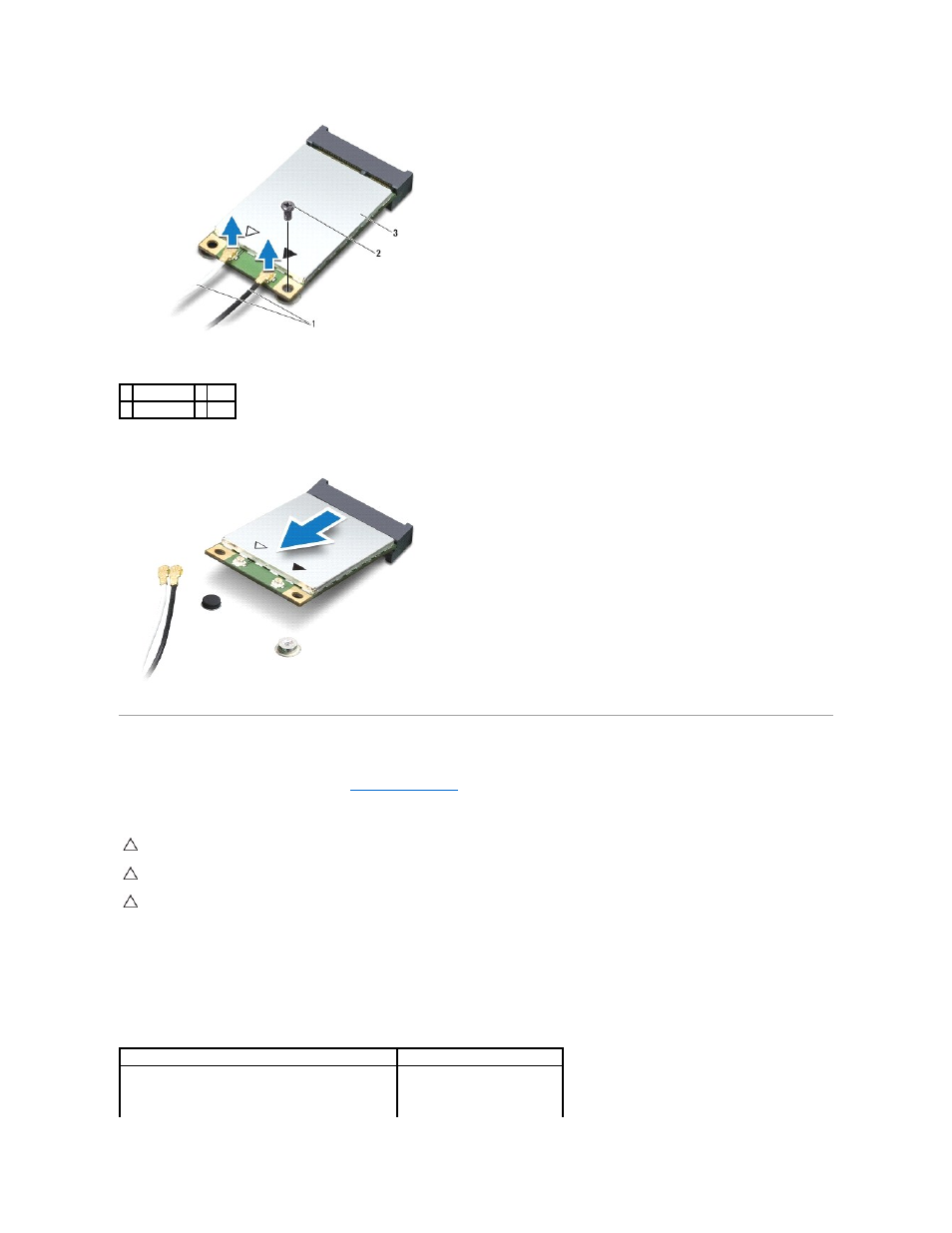

8.
Приподнимите мини
-плату и извлеките ее из разъема на системной плате.
Установка мини
-плат(ы)
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Выньте мини
-плату из упаковки.
3.
Вставьте разъем мини
-платы под углом в 45 градусов в соответствующий разъем на системной плате. Например, разъем для платы WLAN имеет
маркировку
WLAN.
4.
Нажмите на другой край мини
-платы, чтобы он вошел в слот на системной плате, и вверните обратно винт, которым мини-плата крепится к
системной плате
.
5.
Подсоедините к устанавливаемой мини
-плате соответствующие антенные кабели. В следующей таблице представлена цветовая схема антенных
кабелей для мини
-плат, поддерживаемых компьютером.
1 кабели (2)
2 винт
3 Мини-плата
ПРЕДУПРЕЖДЕНИЕ
.
Приложив небольшое усилие
, осторожно установите плату на место. Если вы будете нажимать слишком сильно, вы
можете повредить разъем
.
ПРЕДУПРЕЖДЕНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность подсоединения. Если при установке чувствуется
сопротивление
, проверьте разъемы на плате и на системной плате, и измените направление установки платы.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание повреждения платы
Mini-Card никогда не размещайте кабели под платой.
Разъемы на мини
-плате
Схема цветов антенных кабелей
WWAN (2 антенных кабеля)
Основная сеть
WWAN (белый треугольник)
белый с серой полоской
