Звуковая плата
Руководство по обслуживанию Dell™ Inspiron™ 1120
Извлечение звуковой платы
Обратная установка звуковой платы
Извлечение звуковой платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Извлеките аккумулятор (см. раздел Извлечение аккумулятора ).
3. Извлеките клавиатуру (см. раздел Извлечение клавиатуры ).
4. Выполните инструкции с шаг 4 по шаг 6 в Извлечение жесткого диска .
5. Извлеките упор для рук (см. раздел Извлечение упора для рук ).
6. Отсоедините от мини -платы (или мини-плат) все антенные кабели.
7. Отсоедините звуковой кабель и кабель динамика от разъемов на звуковой плате .
8. Выверните три винта , которыми звуковая плата крепится к основанию компьютера.
9. Приподнимите звуковую плату и извлеките ее из компьютера .
Обратная установка звуковой платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Совместите разъемы на звуковой плате со слотами в основании компьютера .
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности .
ПРЕДУПРЕЖДЕНИЕ . Во избежание повреждения системной платы извлеките основной аккумулятор (см. раздел Извлечение
аккумулятора ) перед началом работы с внутренними компонентами компьютера.

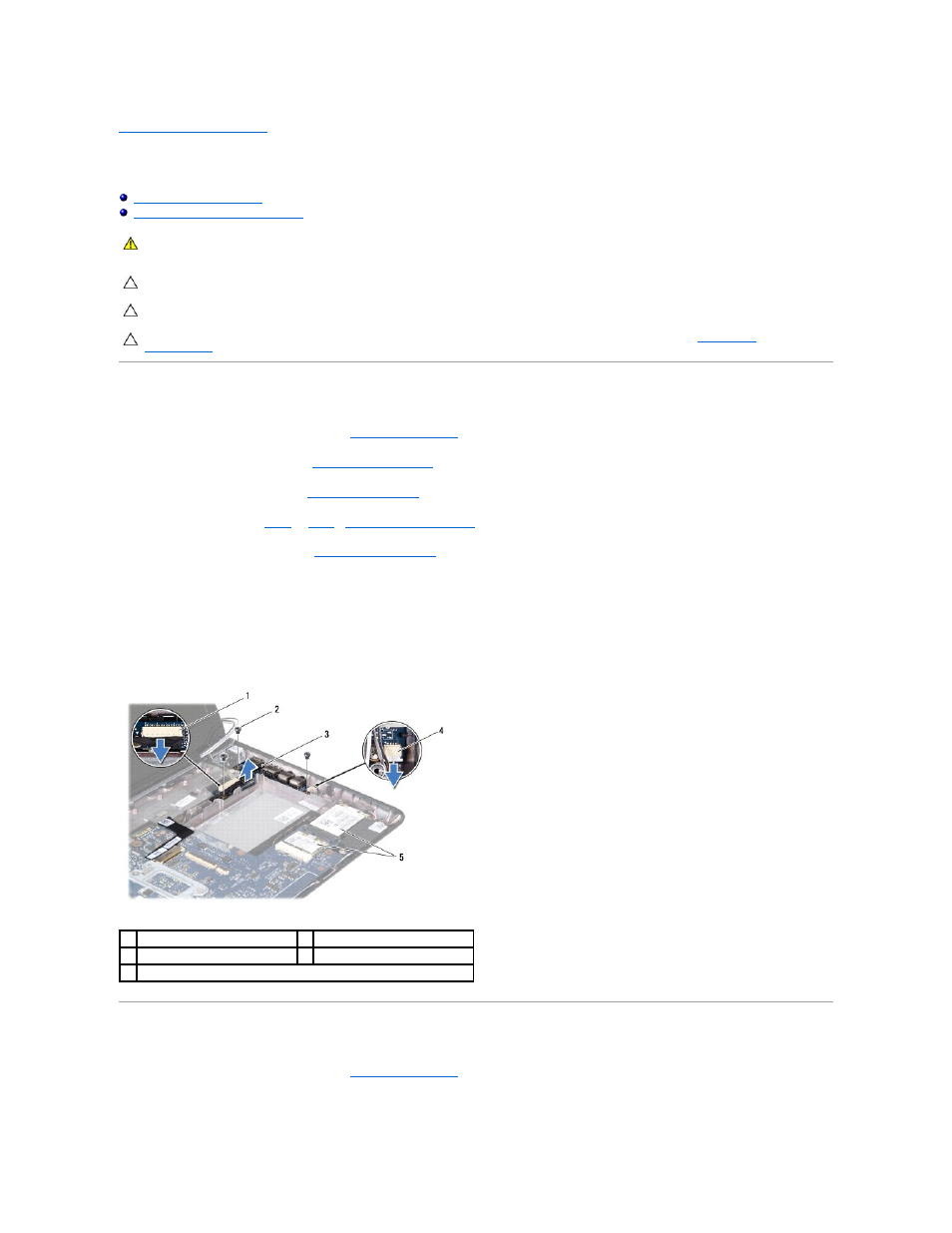

1 разъем звукового кабеля 2 винты (3)
3 звуковая плата 4 разъем кабеля динамика
5 Платы Mini-Card
