Лицевая панель дисплея, Установка дисплея в сборе, Извлечение лицевой панели дисплея – Инструкция по эксплуатации Dell Inspiron 10z (1120, Mid 2010)
Страница 17
Установка дисплея в сборе
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Установите дисплей в соответствующее положение и закрутите два винта
(по одному с каждой стороны), которыми дисплей крепится к
основанию компьютера
.
3.
Подсоедините кабель дисплея к разъему на системной плате
.
4.
Проложите антенные кабели мини
-платы по направляющим желобкам в основании компьютера.
5.
Подсоедините антенные кабели к мини
-плате (или мини-платам).
6.
Установите на место упор для рук
(см. раздел
Установка упора для рук
).
7.
Выполните инструкции с
шаг
5
по
шаг
7
в
Установка жесткого диска
.
8.
Установите на место клавиатуру
(см. раздел
Обратная установка клавиатуры
).
9.
Установите аккумулятор обратно
(см. раздел
Замена аккумулятора
).
Лицевая панель дисплея
Извлечение лицевой панели дисплея
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Извлеките дисплей в сборе
(см. раздел
).
3.
Извлеките две резиновые подкладки
, закрывающие винты лицевой панели дисплея.
4.
Выкрутите два винта
, которыми лицевая панель дисплея крепится к задней крышке дисплея.
5.
Кончиками пальцев аккуратно подденьте внутренние края лицевой панели дисплея
, чтобы снять ее с задней крышки дисплея.

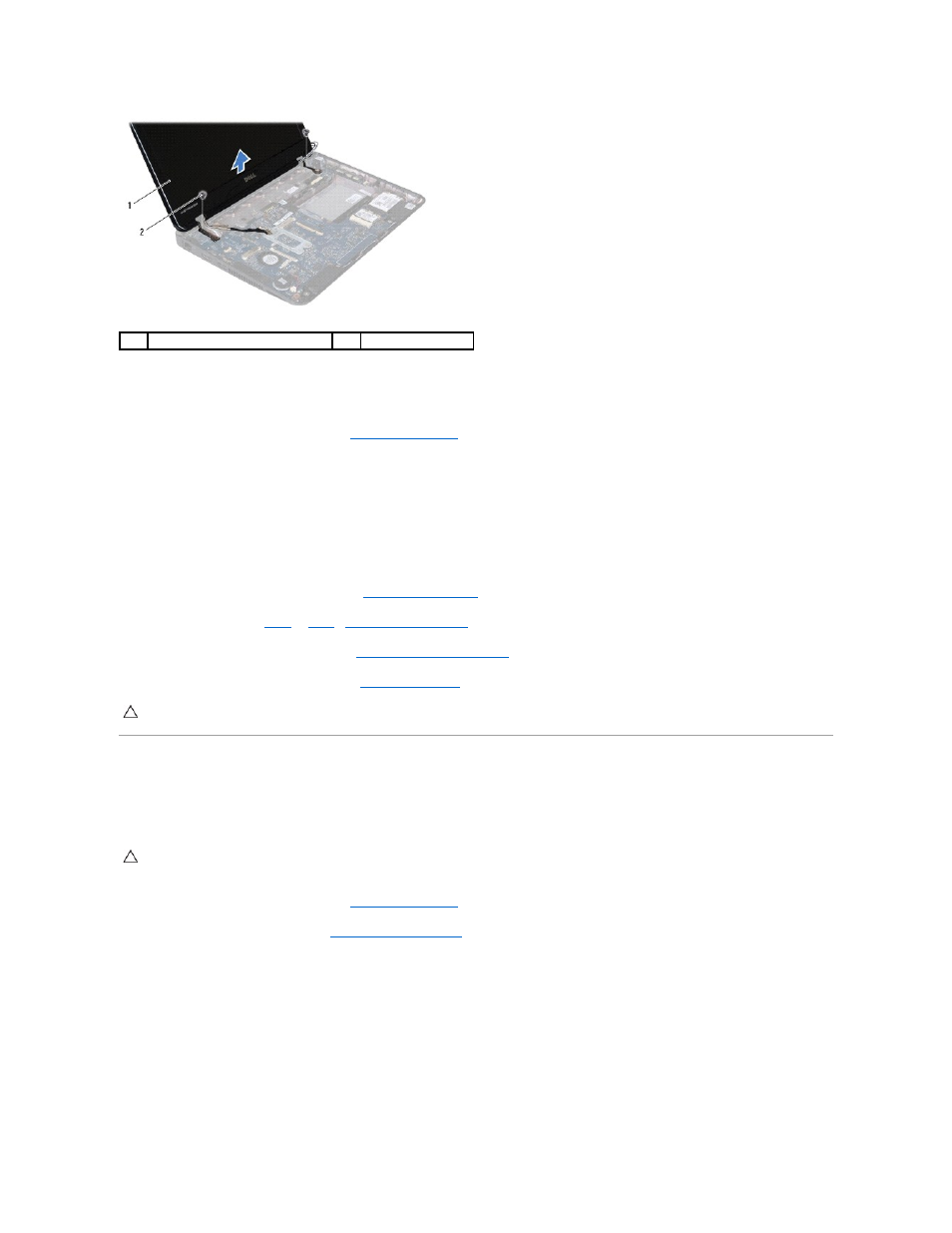

1
дисплей в сборе
2
винты
(2)
ПРЕДУПРЕЖДЕНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что ни один винт не остался случайно
внутри корпуса
. В противном случае можно повредить компьютер.
ПРЕДУПРЕЖДЕНИЕ
.
Лицевая панель крайне хрупка
. Соблюдайте осторожность при извлечении лицевой панели во избежание ее
повреждения
.
