Экран системной платы
Руководство по обслуживанию Dell™ Inspiron™ One 2305/2310
Установка экрана системной платы
Снятие экрана системной платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите заднюю крышку
(см. раздел
Снятие задней крышки
).
3.
Выполните инструкции с
шаг
2
по
шаг
5
в
Снятие передней подставки
.
4.

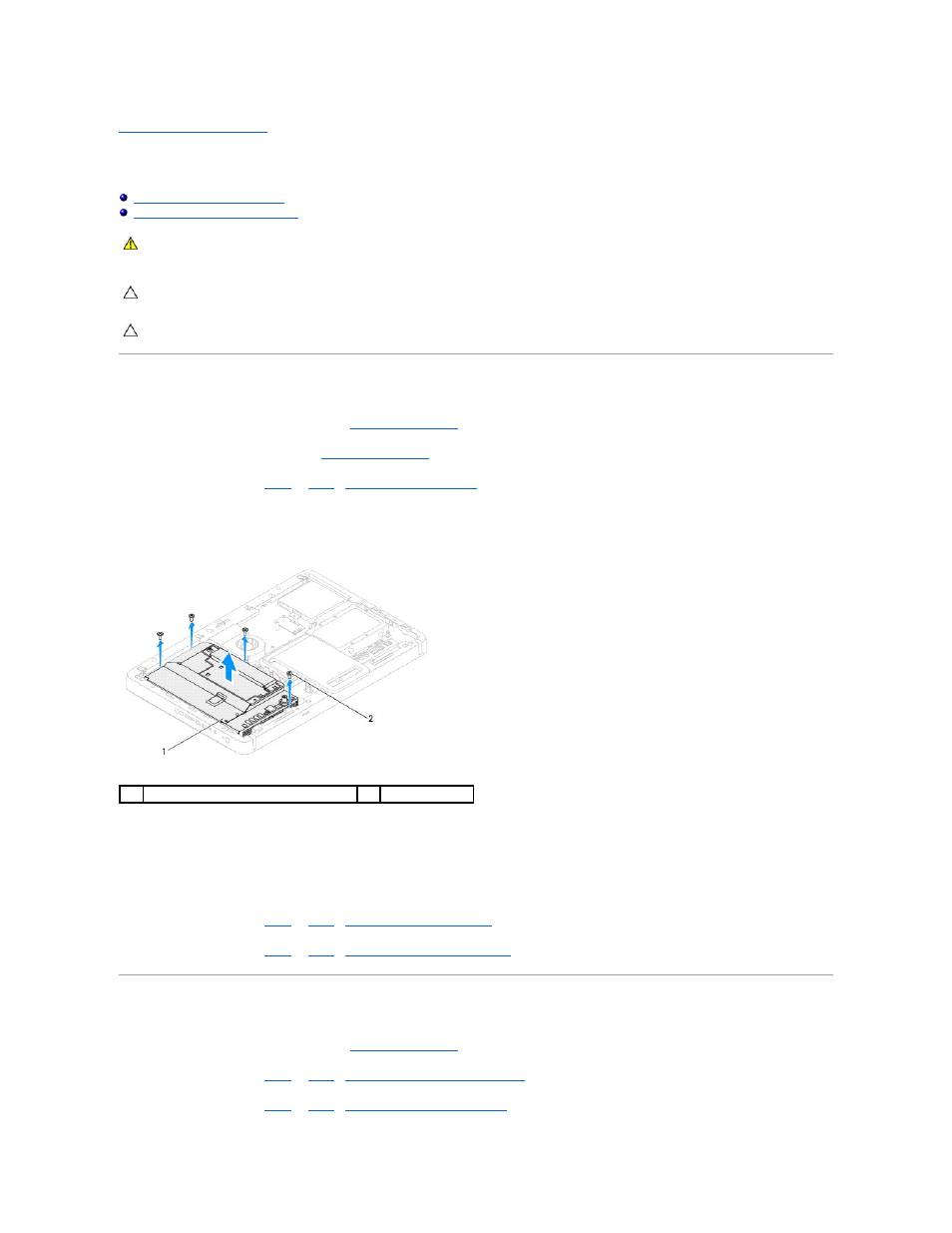

Выверните четыре винта
, которыми экран системной платы крепится к корпусу.
5.
Осторожно поднимите экран системной платы и отверните его влево
.
6.
Отсоедините кабель разъема входа антенны от разъема платы ТВ
-тюнера.
7.
Отсоедините кабель разъема ИК
-ретранслятора от разъема на системной плате (CIR Emitter).
8.
Освободите кабели разъемов входа антенны и ИК
-ретранслятора из направляющих желобков на экране системной платы.
9.
Выполните инструкции с
шаг
5
по
шаг
7
в
Снятие разъема входа антенны
.
10.
Выполните инструкции с
шаг
5
по
шаг
7
в
Снятие разъема ИК
- ретранслятора
.
Установка экрана системной платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Выполните инструкции с
шаг
2
по
шаг
5
в
Установка разъема ИК
- ретранслятора
.
3.
Выполните инструкции с
шаг
2
по
шаг
3
в
Установка разъема входа антенны
.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).
1
экран системной платы
2
винты
(4)
