Инструкция по эксплуатации Dell Inspiron One 2310 (Late 2010)
Страница 59
c.
Совместите контакты «
1» на процессоре и в гнезде.
d.
Аккуратно вставьте процессор в гнездо и убедитесь
, что он расположен правильно.
e.
Опустите рычажок фиксатора гнезда и зафиксируйте его на месте
, чтобы закрепить процессор.
f.
Удалите термопасту с нижней части радиатора
.
g.
Нанесите новую термопасту на верхнюю поверхность процессора
.
Inspiron One 2310
a.
Совместите угол процессора
, соответствующий контакту «1» с углом контакта «1» гнезда с нулевым усилием сочленения.
b.
Аккуратно вставьте процессор в гнездо и убедитесь
, что он расположен правильно.
c.
Поворачивайте эксцентрик гнезда процессора по часовой стрелке
, чтобы закрепить процессор на системной плате.
d.
Удалите термопасту с нижней части радиатора
.
e.
Нанесите новую термопасту на верхнюю поверхность процессора
.
3.
Установите на место радиатор процессора
(см. раздел
Установка радиатора процессора на место
).
4.
Установите на место вентилятор радиатора процессора
(см. раздел
Установка вентилятора радиатора процессора
).
5.
Установите на место блок
MXM (см. раздел
Установка блока
MXM
).
6.
Установите вентилятор блока
MXM (см. раздел
Установка вентилятора блока
MXM
).
7.
Установите экран системной платы
(см. раздел
Установка экрана системной платы
).
ПРЕДУПРЕЖДЕНИЕ
.
Не забудьте нанести новую термопасту
. Новая термопаста необходима для обеспечения достаточного
термоскрепления
, которое является обязательным условием для оптимальной работы процессора.
ПРЕДУПРЕЖДЕНИЕ
.
Контакты хрупкие
. Во избежание повреждения контактов правильно совместите процессор с гнездом и не
прикладывайте к процессору излишних усилий во время его установки
. Будьте осторожны, не касайтесь контактов системной платы и не
погните их
.
ПРЕДУПРЕЖДЕНИЕ
.
Необходимо правильно разместить процессор в гнезде
, иначе его можно повредить.
ПРИМЕЧАНИЕ
.
На углу процессора
, соответствующем контакту «1», изображен треугольник, который необходимо совместить с треугольником
на углу контакта «
1» гнезда с нулевым усилием сочленения.

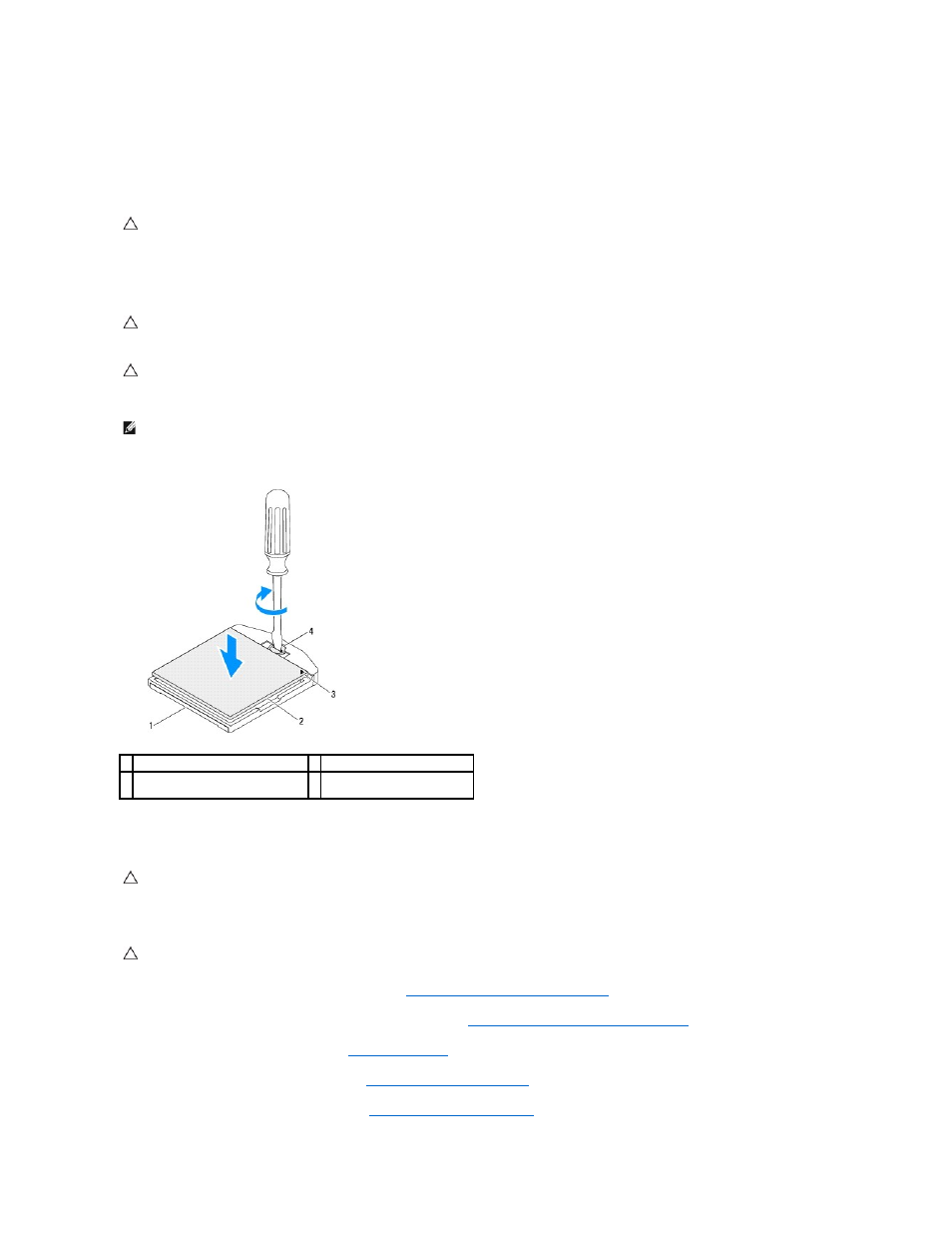

1 гнездо ZIF
2 процессор
3 указатель контакта «1»
процессора
4 эксцентрик гнезда процессора
ПРЕДУПРЕЖДЕНИЕ
.
Не забудьте нанести новую термопасту
. Новая термопаста необходима для обеспечения достаточного
термоскрепления
, которое является обязательным условием для оптимальной работы процессора.
ПРЕДУПРЕЖДЕНИЕ
.
Убедитесь
, что блок радиатора процессора правильно установлен и закреплен.
