Модуль камеры
Руководство по обслуживанию Dell™ Inspiron™ One 2305/2310
Снятие модуля камеры
Установка модуля камеры
Снятие модуля камеры
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите системную плату (см. раздел Снятие системной платы ).
3. Выполните инструкции с шаг 5 по шаг 11 в Снятие лицевой панели дисплея .
4. Переверните лицевую панель дисплея .
5. Снимите майларовый хомут с платы Bluetooth.
6. Выверните два винта , которыми модуль камеры крепится к лицевой панели дисплея.
7. Отсоедините кабель камеры от разъема на модуле камеры .
8. Приподнимите модуль камеры и снимите его с лицевой панели дисплея .
Установка модуля камеры
1. Выполните действия , описанные в разделе Перед началом работы .
2. Совместите отверстия для винтов на модуле камеры и на лицевой панели дисплея .
3. Вверните два винта , которыми модуль камеры крепится к лицевой панели дисплея.
4. Наденьте майларовый хомут на плату Bluetooth.
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).

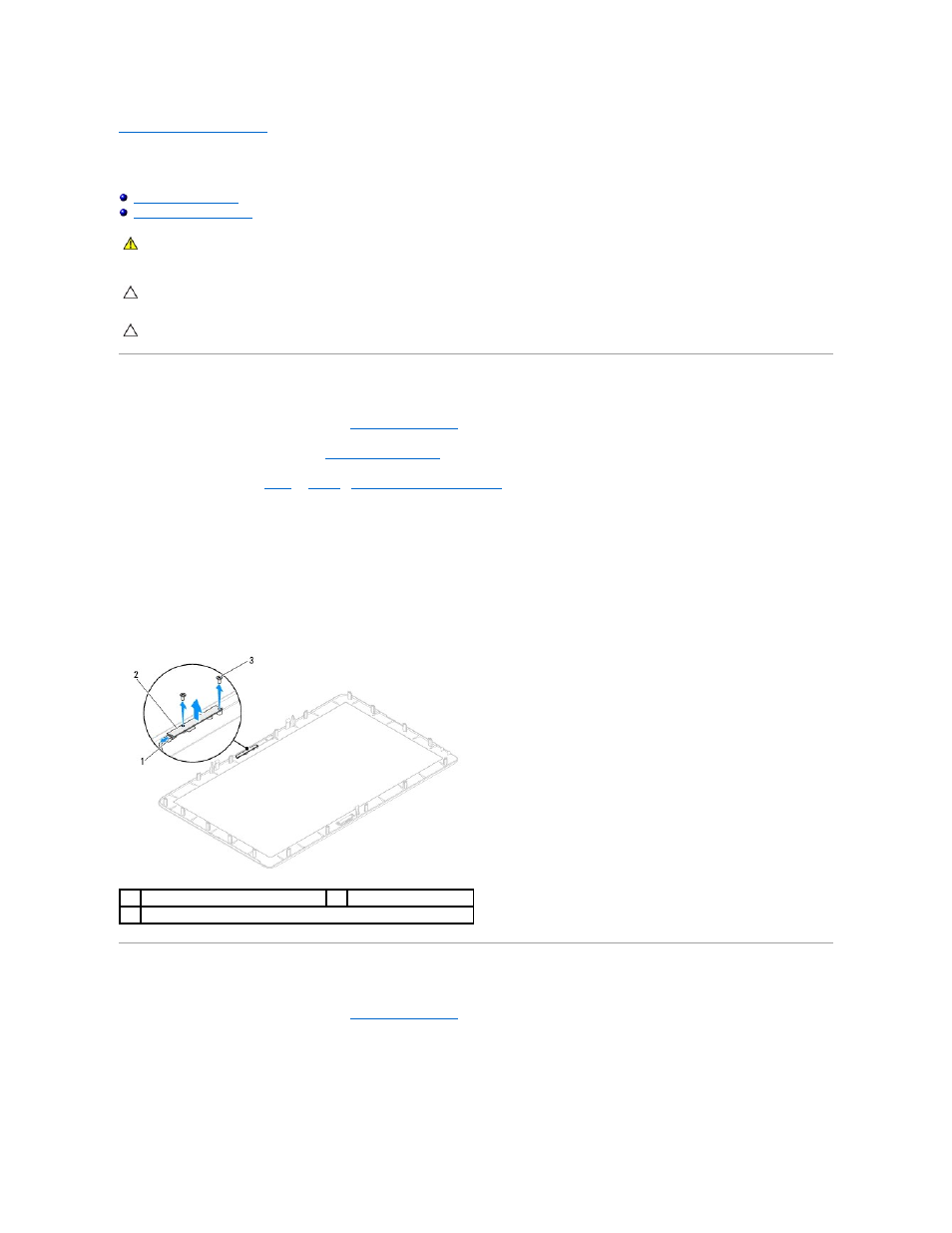

1 разъем кабеля камеры 2 модуль камеры
3 винты (2)
