Inspiron One 2310

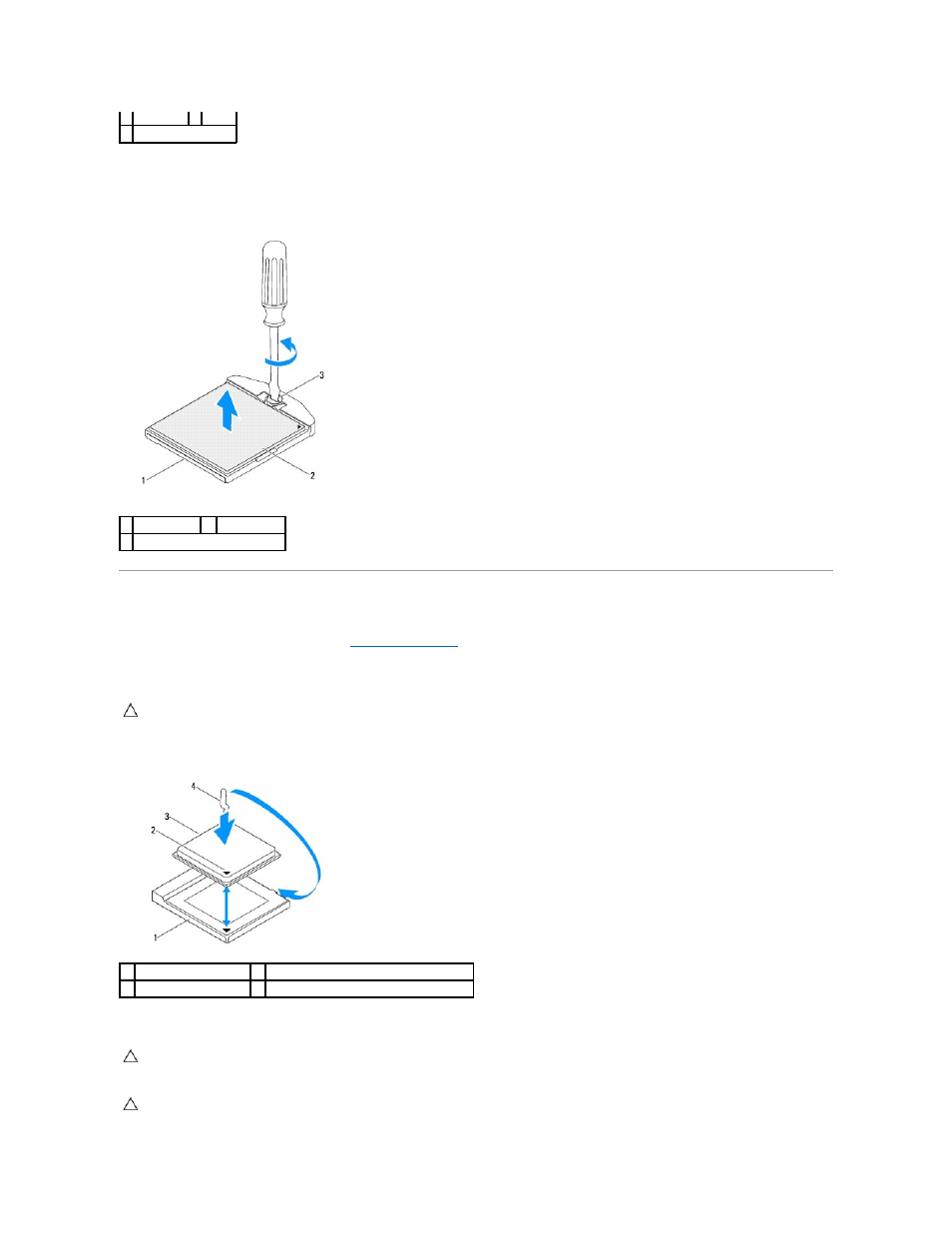

a. Чтобы ослабить затяжку , с помощью маленькой шлицевой отвертки поверните эксцентрик гнезда процессора против часовой стрелки до
упора .
b. Поднимите процессор , извлеките его из гнезда с нулевым усилием сочленения и отложите в безопасное место.
Установка процессора
1. Выполните действия , описанные в разделе Перед началом работы .
2. Распакуйте новый процессор и установите его , выполнив следующие действия.
Inspiron One 2305
a. Оставьте рычажок фиксатора в верхнем положении , чтобы гнездо было готово для установки нового процессора.
b. Убедитесь , что рычажок фиксатора гнезда процессора полностью открыт.
1 процессор 2 рычаг
3 разъем процессора
1 гнездо ZIF 2 процессор
3 эксцентрик гнезда процессора
ПРЕДУПРЕЖДЕНИЕ . Для обеспечения заземления прикоснитесь к неокрашенной металлической поверхности или к стойке компьютера .
1 разъем процессора 2 указатель контакта «1» процессора
3 процессор 4 рычаг
ПРЕДУПРЕЖДЕНИЕ . Контакты хрупкие . Во избежание повреждения контактов правильно совместите процессор с гнездом и не
прикладывайте к процессору излишних усилий во время его установки . Будьте осторожны, не касайтесь контактов системной платы и не
погните их .
ПРЕДУПРЕЖДЕНИЕ . Необходимо правильно разместить процессор в гнезде , иначе его можно повредить.
