Мини-плата (или мини-платы) беспроводной связи
Руководство по обслуживанию Dell™ Inspiron™ N5110
Извлечение мини -плат(ы)
Установка мини -плат(ы)
Если мини -плата беспроводной сети была заказана вместе с компьютером, она уже установлена.
В компьютере имеется один слот для мини -плат нормальной длины для подключения к беспроводной глобальной сети (WWAN) и один слот для мини-
плат половинной длины для подключения по технологии WiMax/WLAN.

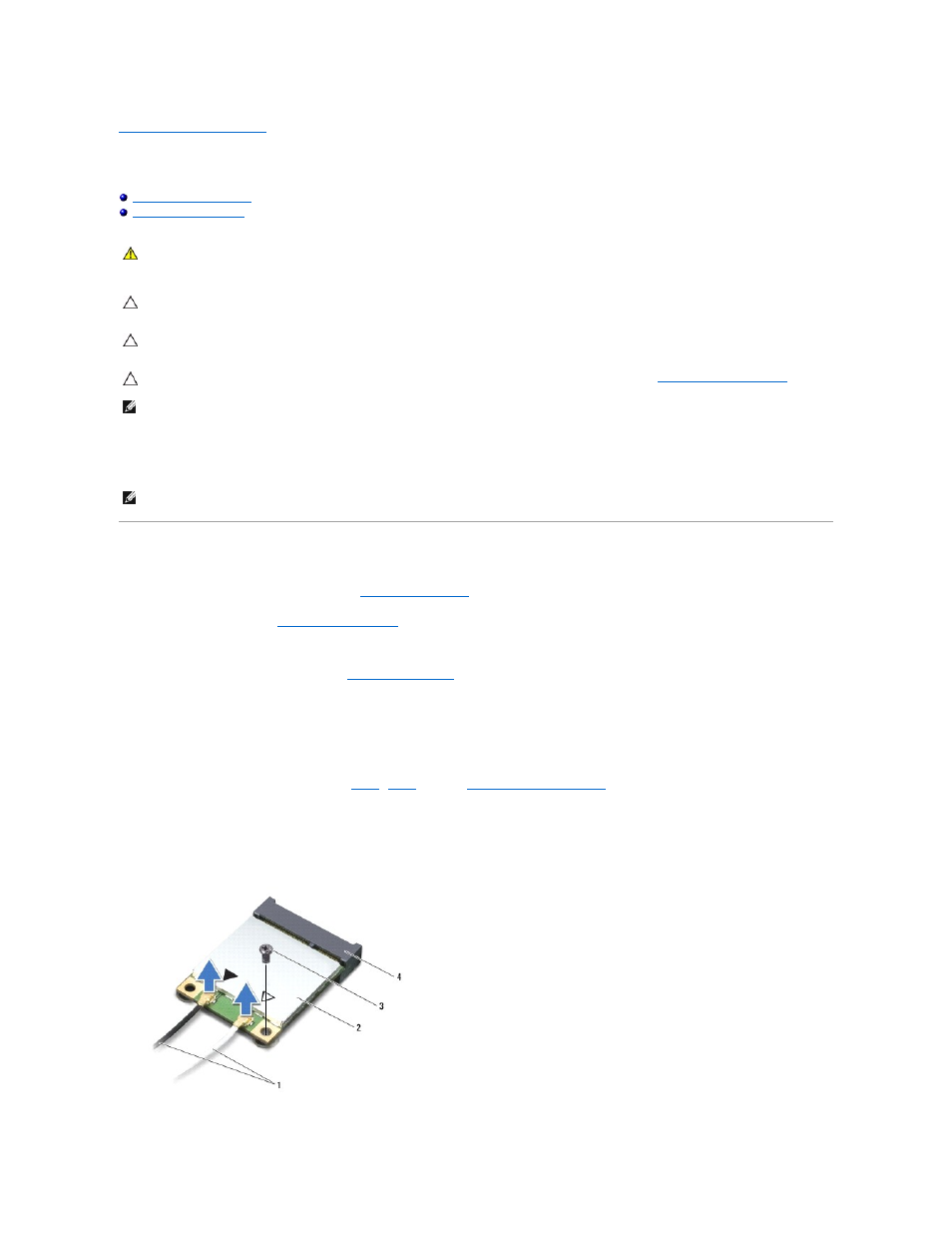

Извлечение мини -плат(ы)
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Извлеките аккумулятор (см. Извлечение аккумулятора ).
3. Если извлекается мини -плата WiMax/WWAN:
a. Снимите крышку модуля (см. раздел Снятие крышки модуля ).
b. Отсоедините антенный кабель от мини -платы.
c. Выверните винт , которым мини-плата крепится к системной плате.
d. Приподнимите мини -плату и извлеките ее из разъема на системной плате.
4. Если извлекается мини -плата WLAN:
a. Следуйте инструкциям , описанным в Шаг 3 - Шаг 9 в разделе Снятие упора для рук в сборе .
b. Отсоедините антенный кабель от мини -платы.
c. Выверните винт , которым мини-плата крепится к системной плате.
d. Приподнимите мини -плату и извлеките ее из разъема на системной плате.
ПРЕДУПРЕЖДЕНИЕ . Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На ущерб, вызванный неавторизованным
обслуживанием , гарантия не распространяется.
ВНИМАНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).
ВНИМАНИЕ . Во избежание повреждения системной платы извлеките основной аккумулятор (см. раздел Извлечение аккумулятора ) перед
началом работы с внутренними компонентами компьютера .
ПРИМЕЧАНИЕ . Компания Dell не гарантирует совместимости мини-плат других фирм и не обеспечивает их поддержку.
ПРИМЕЧАНИЕ . В зависимости от конфигурации компьютера на момент продажи , в слот для мини-плат может быть установлена или не
установлена какая -либо мини-плата.
