Плата ввода-вывода
Руководство по обслуживанию Dell™ Inspiron™ N5110
Извлечение платы ввода -вывода
Установка платы ввода -вывода
Извлечение платы ввода -вывода
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
3. Следуйте инструкциям , описанным в Шаг 2 - Шаг 12 в разделе Извлечение системной платы .
4. Снимите шарнирную крышку (смотрите раздел Снятие крышки шарнира ).
5. Извлеките мини -плату (или мини-платы) (см. раздел Извлечение мини -плат(ы) ).

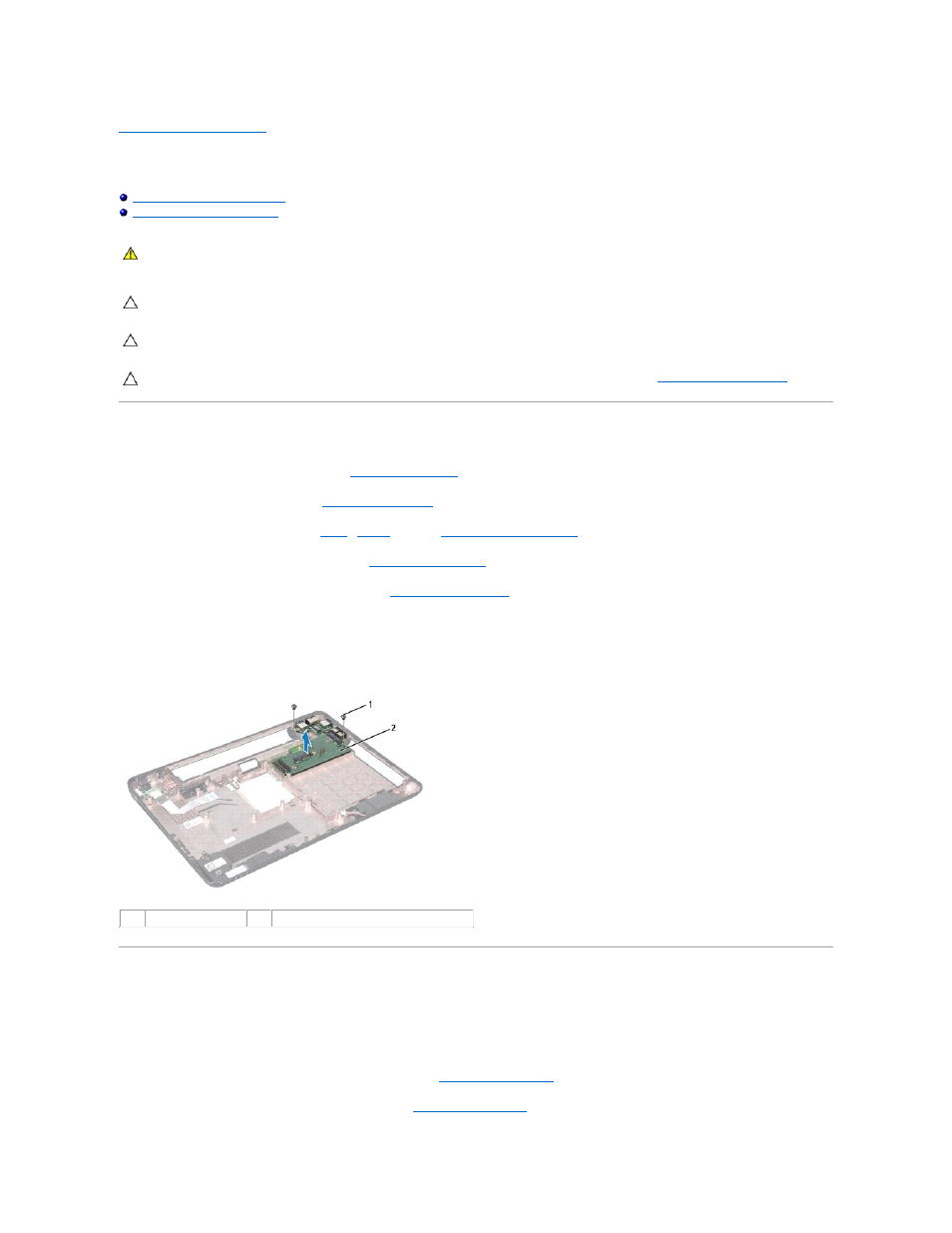

6. Выверните два винта , которыми плата ввода-вывода крепится к корпусу компьютера.
7. Под углом поднимите плату ввода -вывода, чтобы извлечь разъемы на плате из пазов на корпусе компьютера.
Установка платы ввода -вывода
1. Вставьте разъемы на плате ввода -вывода в пазы на корпусе компьютера, затем установите плату ввода-вывода на корпус компьютера.
2. Вверните обратно два винта , которыми плата ввода-вывода крепится к корпусу компьютера.
3. Установите на место мини -плату (или мини-платы) (см. раздел Установка мини - плат(ы) ).
4. Установите на место крышку шарнира (смотрите раздел Заменакрышки шарнира ).
ПРЕДУПРЕЖДЕНИЕ . Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : dell.com/regulatory_compliance.
ВНИМАНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности .
ВНИМАНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На ущерб, вызванный неавторизованным
обслуживанием , гарантия не распространяется.
ВНИМАНИЕ . Во избежание повреждения системной платы извлеките основной аккумулятор (см. раздел Извлечение аккумулятора ) перед
началом работы с внутренними компонентами компьютера .
1 винты (2) 2 плата ввода -вывода
