Назад на страницу содержания
Блок радиатора
Руководство по обслуживанию Dell™ Inspiron™ N5110
Извлечение блока радиатора
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Извлеките аккумулятор
(см.
Извлечение аккумулятора
).
3.
Следуйте инструкциям
, описанным в
Шаг
2
-
Шаг
13
в разделе
Извлечение системной платы
.
4.
Аккуратно удалите ленту
, которой кабель вентилятора крепится к системной плате.
5.
Отсоедините кабель вентилятора от разъема на системной плате
.
6.
В последовательном порядке
(указанном на блоке радиатора) ослабьте пять невыпадающих винтов, которыми блок радиатора крепится к
системной плате
.
7.
Снимите блок радиатора с системной платы
.
Установка блока радиатора
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Совместите резьбовые отверстия на блоке радиатора с резьбовыми отверстиями в системной плате
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На ущерб, вызванный неавторизованным
обслуживанием
, гарантия не распространяется.
ВНИМАНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).
ВНИМАНИЕ
.
Во избежание повреждения системной платы извлеките основной аккумулятор
(см. раздел
Извлечение аккумулятора
) перед
началом работы с внутренними компонентами компьютера
.

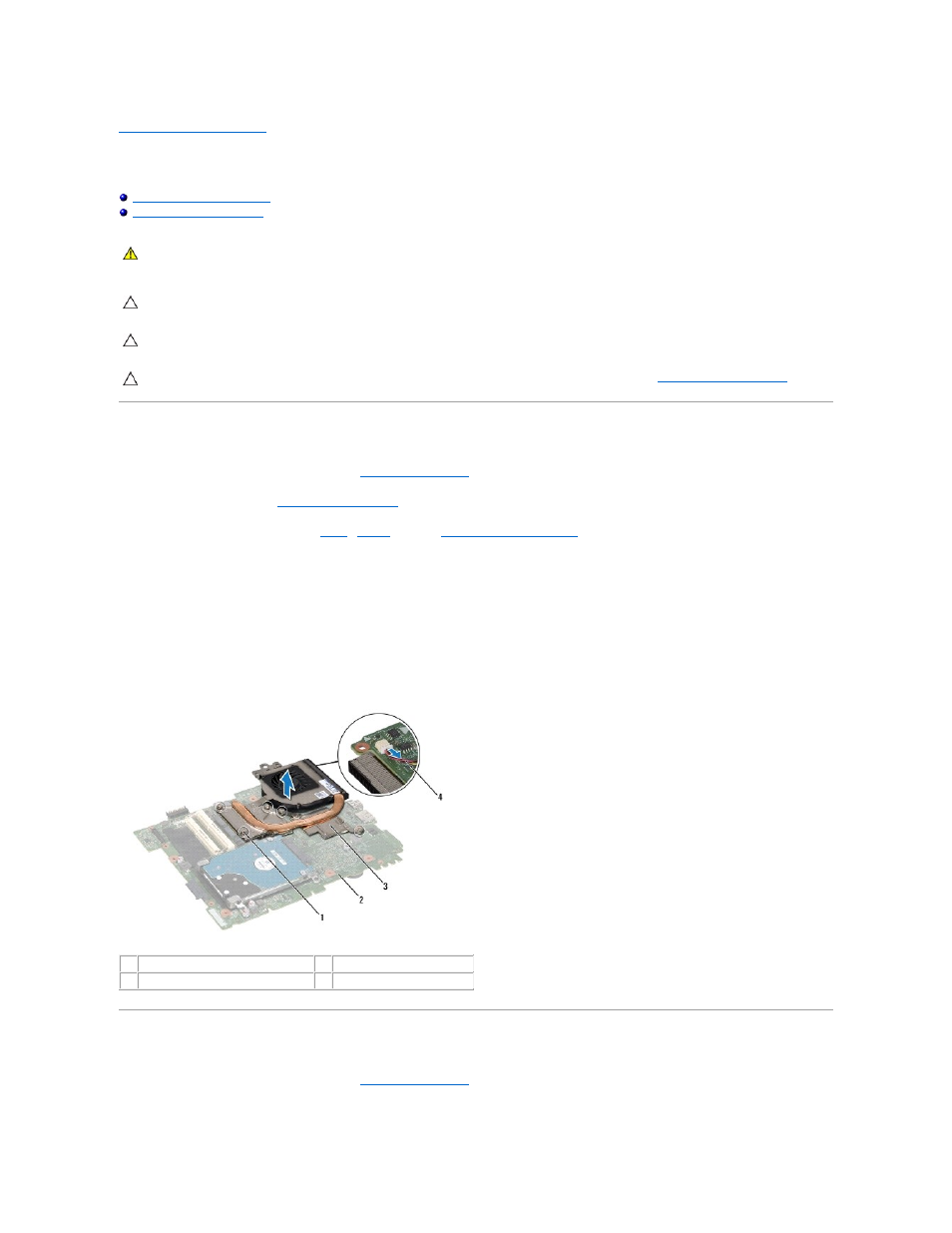

1
невыпадающие винты
(5)
2
cистемная плата
3
блок радиатора
4
кабель вентилятора
