Установка дисплея в сборе
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Установите дисплей в сборе на место и вверните обратно четыре винта , которыми дисплей в сборе крепится к корпусу компьютера.
3. Уложите антенные кабели мини -платы в направляющие желобки.
4. Подключите антенные кабели мини -платы к разъемам на мини-плате (см. раздел Установка мини -плат(ы) ).
5. Подключите кабель дисплея и кабель сенсорного экрана к соответствующим разъемам на системной плате .
6. Следуйте инструкциям , описанным в Шаг 2 - Шаг 7 в разделе Установка упора для рук в сборе .
7. Вверните обратно два винта , которыми дисплей в сборе крепится к корпусу компьютера.
8. Установите аккумулятор обратно (см. Замена аккумулятора ).
Лицевая панель дисплея
Снятие лицевой панели дисплея
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Снимите верхнюю крышку (см. раздел Снятие верхней крышки ).
3. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
4. Кончиками пальцев осторожно приподнимите внутренний край лицевой панели .

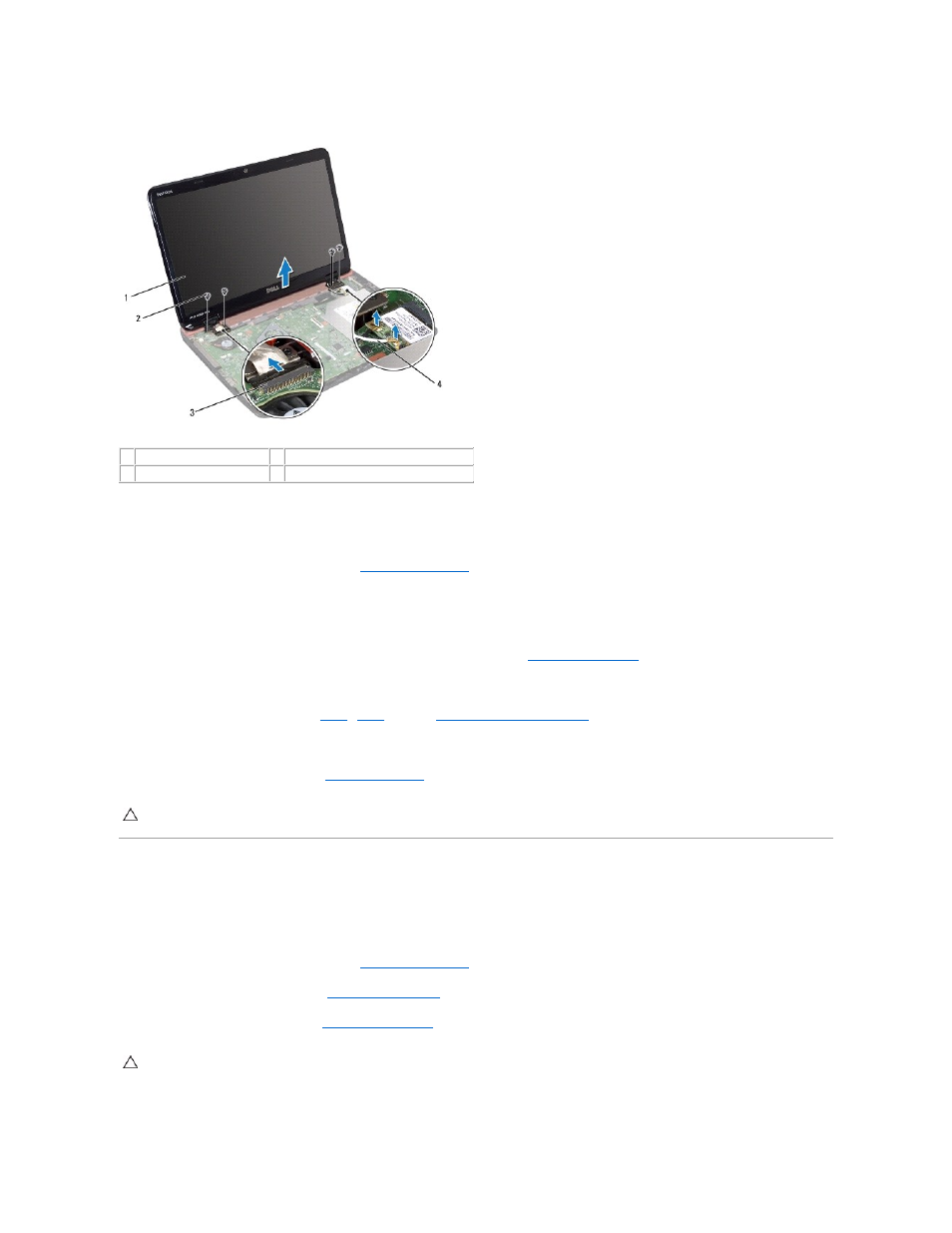

1 дисплей в сборе 2 винты (4)
3 разъем кабеля дисплея 4 антенные кабели мини-платы (2)
ВНИМАНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно внутри
корпуса . В противном случае можно повредить компьютер.
ВНИМАНИЕ . Лицевая панель дисплея является крайне хрупкой . Соблюдайте осторожность во избежание повреждения лицевой панели.
