Dell Vostro 3800 Slim Tower (Late 2013) - Инструкция (Страница 23)

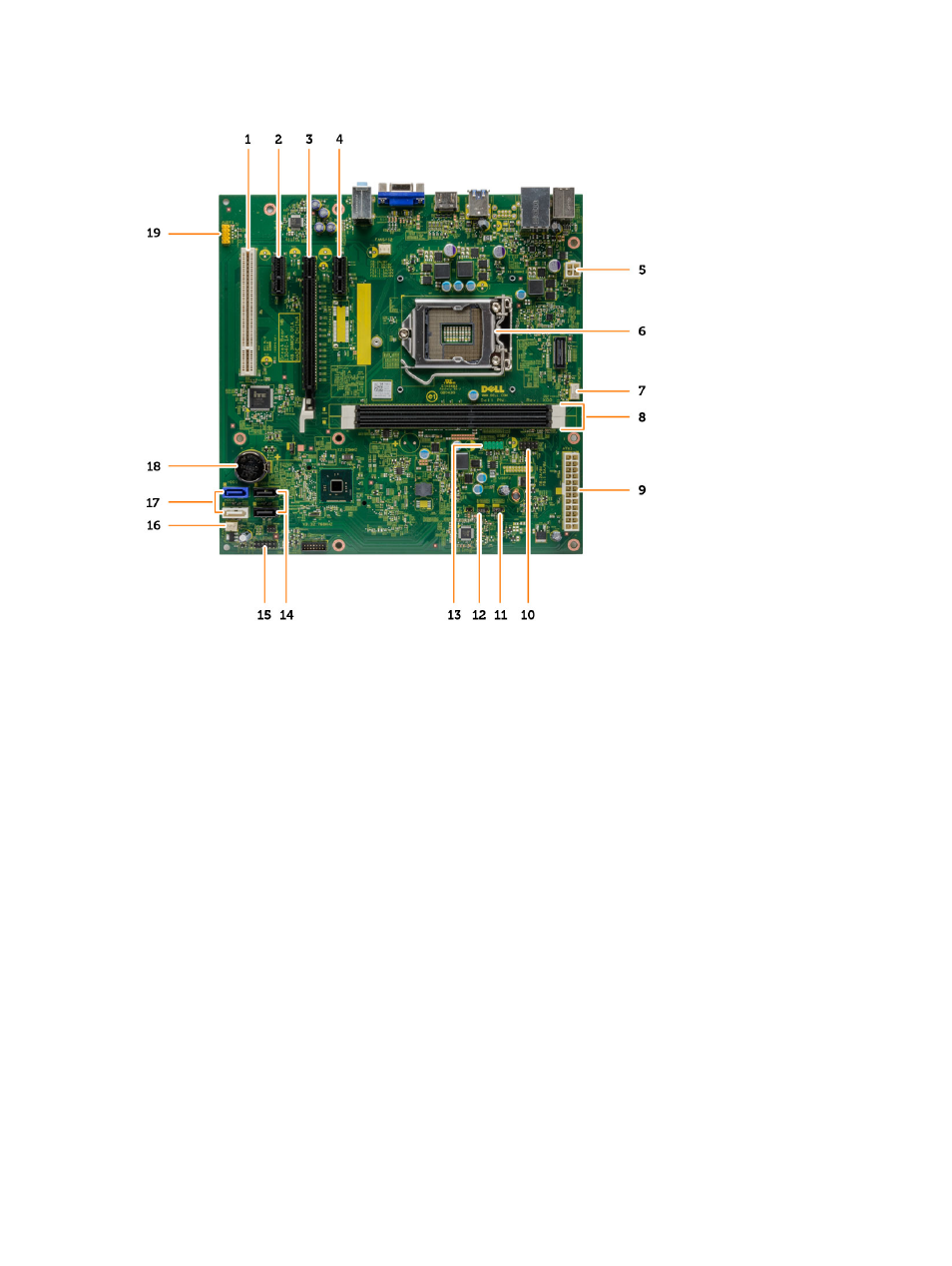

1. разъем PCI 2. разъем PCIe x1
3. разъем PCIe x16 4. разъем PCIe x1
5. разъем питания P2 6. гнездо процессора
7. Разъем вентилятора ЦП 8. разъемы памяти
9. разъем питания P1 10. разъем модуля устройства чтения плат
11. перемычка сброса часов реального времени 12. перемычка сброса пароля
13. передний разъем USB 14. разъемы SATA
15. разъем передних светодиодов 16. разъем системного вентилятора
17. разъемы SATA 18. батарея типа «таблетка»
19. аудиоразъем на передней панели
