Установка радиатора, Извлечение процессора, Установка – Инструкция по эксплуатации Dell Vostro 3800 Slim Tower (Late 2013)
Страница 16: Радиатора, Извлечение, Процессора

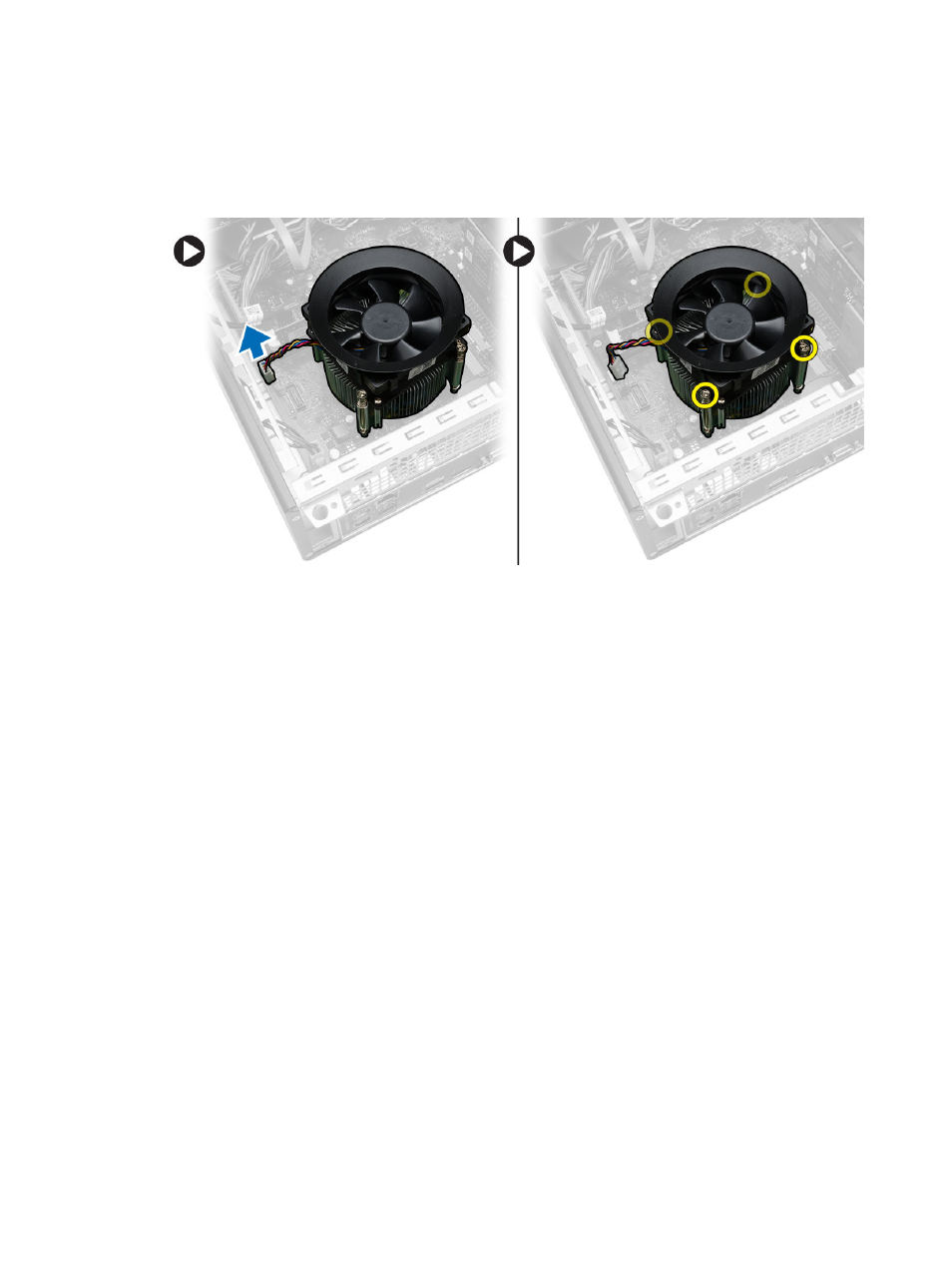

3. Чтобы извлечь радиатор процессора, необходимо выполнить следующие действия:
a. Отсоедините кабель блока радиатора с вентилятором в сборе от системной платы.
b. Ослабьте невыпадающие винты, которыми блок радиатора с вентилятором в сборе крепится к
системной
плате.
c. Приподнимите блок радиатора с вентилятором в сборе и извлеките его из корпуса компьютера.
Установка
радиатора
1.
Установите
радиатор с вентилятором в сборе на процессор.
2. Затяните невыпадающие винты, которыми блок радиатора с вентилятором в сборе крепится к системной
плате
.
3. Подсоедините кабель блока радиатора с вентилятором в сборе к системной плате.
4. Установите:
• лицевую панель
• крышку
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Извлечение
процессора
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
• крышку
• радиатор
3. Опустите рычаг и потяните его наружу, чтобы вытащить из удерживающей скобы, на которой он
крепится
.
16
