Извлечение плат расширения
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите крышку.

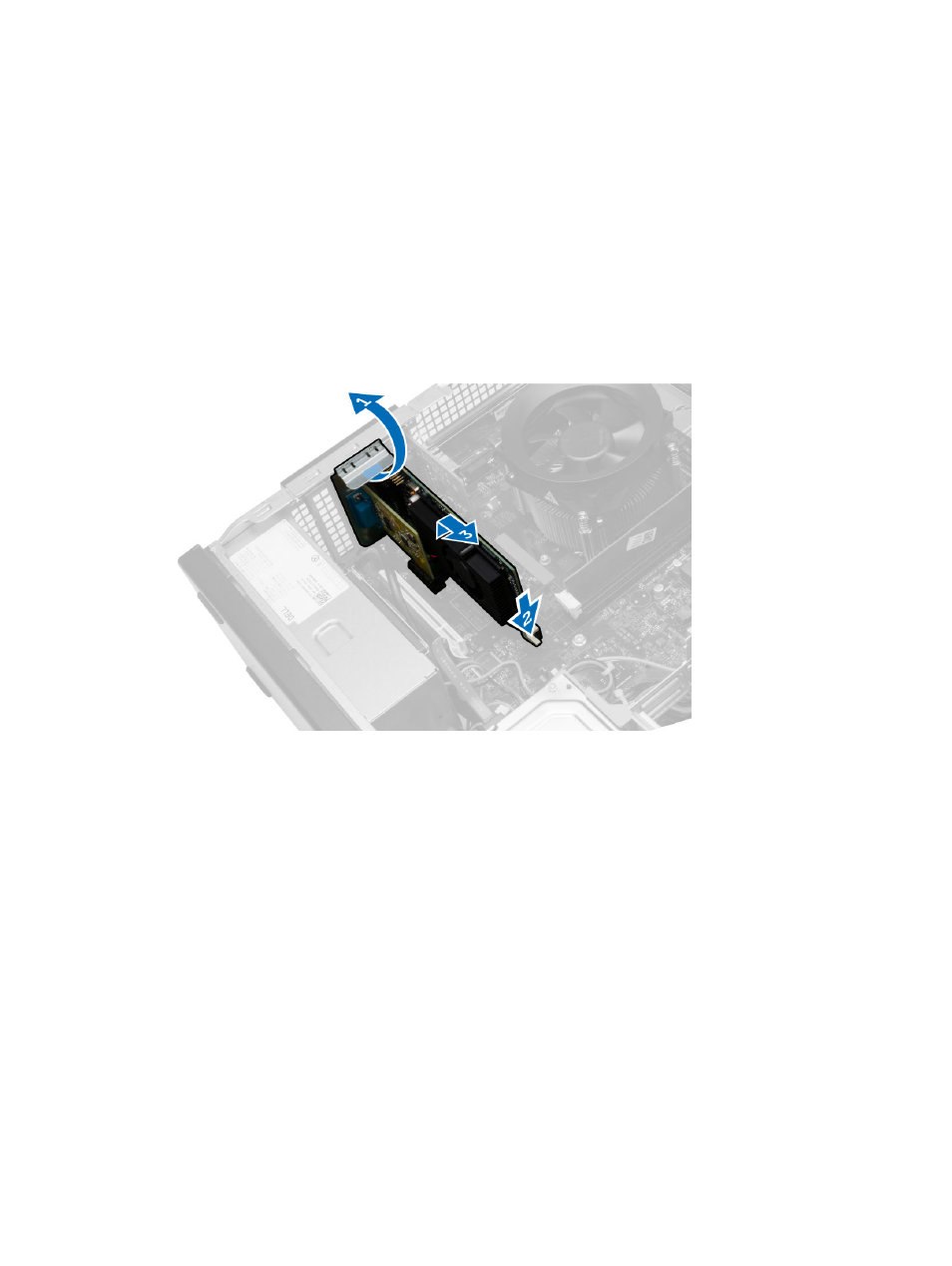

3. Чтобы извлечь плату расширения, необходимо выполнить следующие действия:
a. Нажмите на выступ синего цвета и сдвиньте вниз рычаг фиксатора, удерживающего плату
расширения .
b. Нажмите на удерживающий фиксатор, чтобы извлечь карту расширения из ее разъема.
c. Приподнимите плату расширения, извлеките из разъема и выньте из корпуса компьютера.
d. Повторите ту же последовательность шагов, чтобы извлечь любые дополнительно установленные
платы расширения.
Установка плат расширения
1. Установите плату расширения в соответствующий разъем.
2. Зафиксируйте плату расширения, нажав на защелку держателя платы так, чтобы она приняла
фиксированное положение.
3. Повторите ту же последовательность шагов, чтобы установить дополнительные платы расширения.
4. Установить крышку.
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
