Страница 20: Установка панели ввода - вывода
Advertising

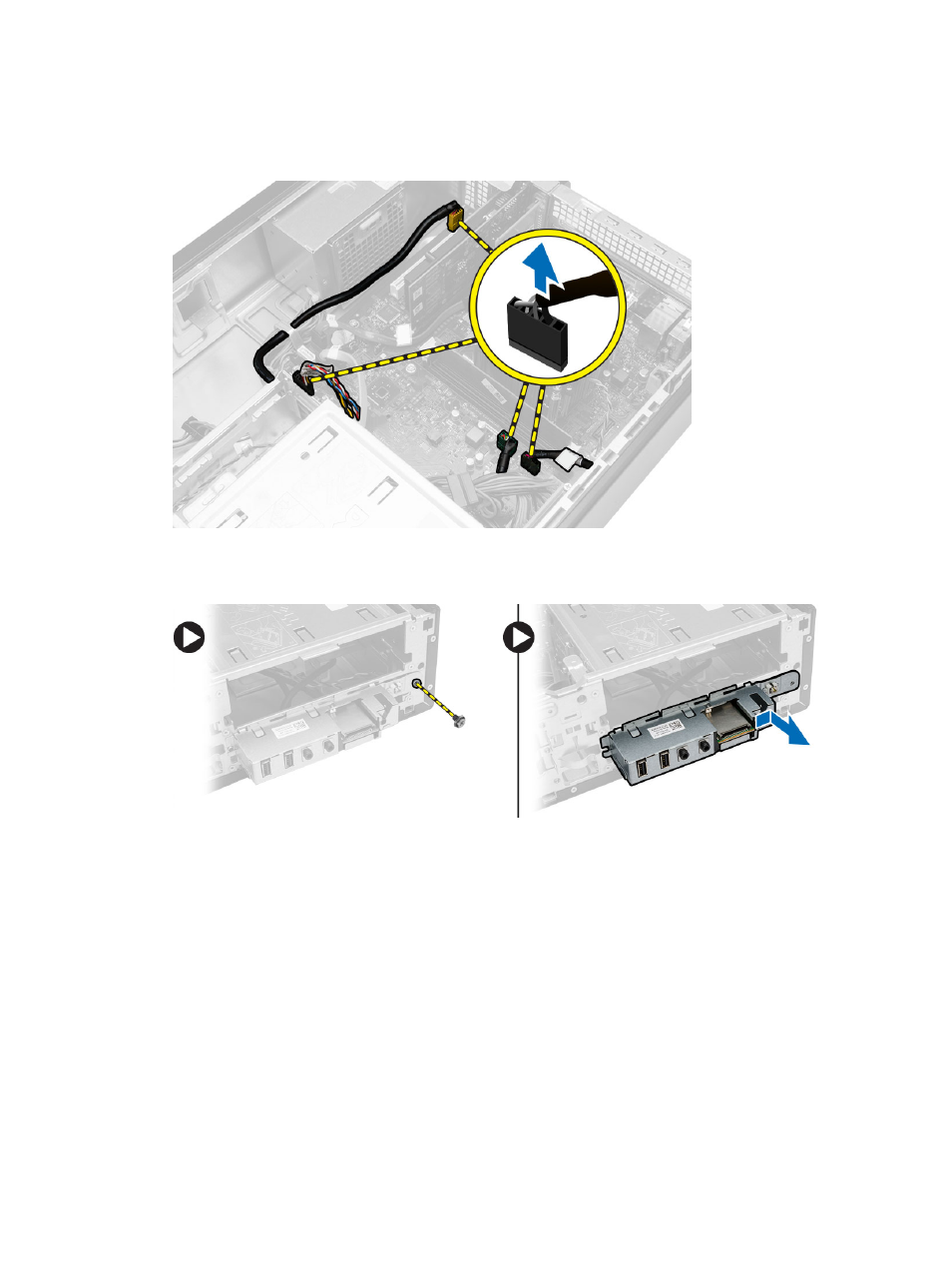

3. Чтобы отсоединить кабели панели ввода/вывода, необходимо выполнить следующие действия:
a. Отсоедините кабель панели ввода-вывода и микропровод FlyWire от системной платы.
b. Отсоедините кабели от металлических зажимов.
4. Чтобы извлечь панель ввода/вывода, необходимо выполнить следующие действия:
a. Выверните винт, которым панель ввода-вывода крепится к корпусу компьютера.
b. Сдвиньте панель ввода/вывода и извлеките ее из компьютера.
Установка
панели ввода-вывода
1.
Вставьте
панель ввода/вывода в ее отсек в компьютере.
2. Заверните винт, который фиксирует панель ввода/вывода.
3. Протяните три кабеля через металлические зажимы.
4. Подсоедините три кабеля панели ввода-вывода и микропроволочные кабели к системной плате.
