Установка системной платы – Инструкция по эксплуатации Dell XPS 17 (L701X, Late 2010)
Страница 61
15.
Следуйте инструкциям
, описанным в
шагах
13
–
18
в разделе
Снятие верхней крышки
.
16.
Снимите радиатор
(см. раздел
Извлечение радиатора
).
17.
Извлеките модуль процессора
(см. раздел
Извлечение модуля процессора
).
18.
Извлеките плату ввода
-вывода (см. раздел
Извлечение платы ввода
- вывода
).
19.
Отсоедините кабель вентилятора и кабель разъема адаптера переменного тока от соответствующих разъемов на системной плате
.
20.
Выверните винт
, которым системная плата крепится к верхней крышке.
21.
Приподнимите системную плату и снимите ее с верхней крышки
.
Установка системной платы
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Совместите резьбовое отверстие на системной плате с резьбовым отверстием на верхней крышке
.
3.
Вверните обратно винт
, которым системная плата крепится к верхней крышке.
4.
Подсоедините кабель вентилятора и кабель разъема адаптера переменного тока к соответствующим разъемам на системной плате
.
5.
Установите на место плату ввода
-вывода (см. раздел
Установка платы ввода
-вывода
).

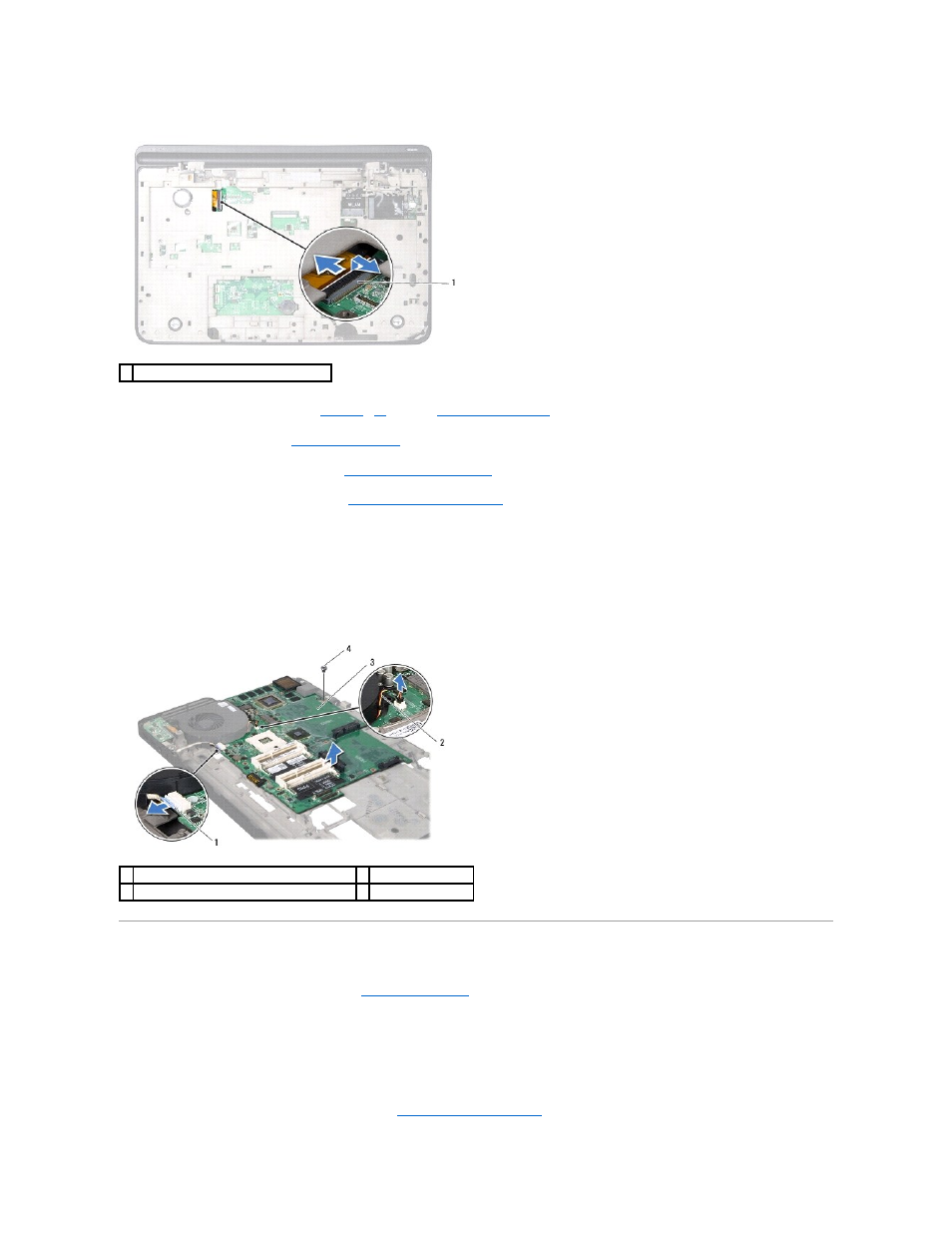

1 разъем кабеля платы USB
1 кабель разъема адаптера переменного тока
2 кабель вентилятора
3 cистемная плата
4 винт
