Страница 49
10.

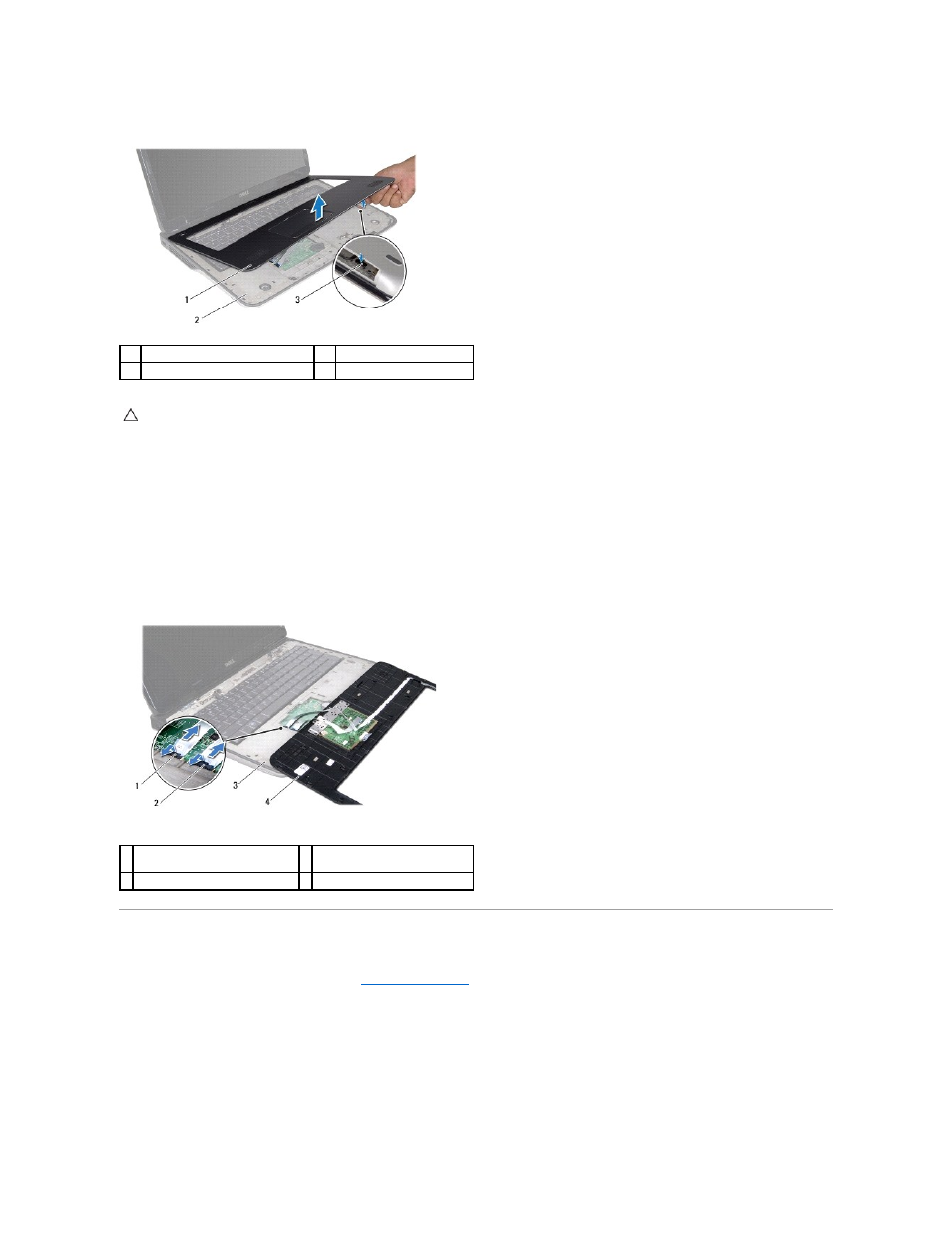

Кончиками пальцев осторожно вытяните упор для рук в сборе из верхней крышки
.
11.
Стараясь не тянуть за упор для рук в сборе слишком сильно
, переверните упор для рук в сборе и поместите его на верхнюю крышку.
12.
Приподнимите защелку разъема и потяните за язычок
, чтобы отсоединить кабель планки управления от разъема на системной плате.
13.
Приподнимите защелку разъема и потяните за язычок
, чтобы отсоединить кабель сенсорной панели от разъема на системной плате.
14.
Поднимите упор для рук в сборе с верхней крышки
.
Установка упора для рук в сборе
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Вставьте кабель сенсорной панели в разъем на системной плате и нажмите на защелку разъема
, чтобы закрепить кабель.
3.
Вставьте кабель планки управления в разъем на системной плате и нажмите на защелку разъема
, чтобы закрепить кабель.
4.
Установите упор для рук в сборе на верхнюю крышку и аккуратно нажмите на упор для рук в сборе
, чтобы он встал на свое место со щелчком.
5.
Закройте дисплей и переверните компьютер
.
1
упор для рук в сборе
2
верхняя крышка
3
выступ
ВНИМАНИЕ
.
Отделите упор для рук в сборе от верхней крышки
, соблюдая осторожность, чтобы не повредить упор для рук.
1 разъем кабеля планки
управления
2 разъем кабеля сенсорной
панели
3 верхняя крышка
4 упор для рук в сборе
