Установка разъема телевизионной антенны – Инструкция по эксплуатации Dell XPS 17 (L701X, Late 2010)
Страница 3
14.
Переверните верхнюю крышку в сборе
.
15.
Извлеките плату ввода
-вывода (см. раздел
Извлечение платы ввода
- вывода
).
16.
Запомните
, как уложен кабель разъема телевизионной антенны, и извлеките кабель из направляющих.
17.
Выверните два винта
, которыми разъем телевизионной антенны крепится к верхней крышке.
18.
Осторожно извлеките разъем телевизионной антенны из слота на верхней крышке и снимите его с верхней крышки
.
Установка разъема телевизионной антенны
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Совместите разъем телевизионной антенны со слотом на верхней крышке и установите разъем телевизионной антенны на верхнюю крышку
.
3.
Вверните обратно два винта
, которыми разъем телевизионной антенны крепится к верхней крышке.
4.
Уложите кабель разъема телевизионной антенны в направляющий желобок
.
5.
Установите на место плату ввода
-вывода (см. раздел
Установка платы ввода
-вывода
).
6.
Подсоедините кабель динамика к разъему на плате ввода
-вывода.
7.
Следуйте инструкциям
, описанным в
шагах
11
–
15
в разделе
Установка верхней крышки
.
8.
Установите на место плату
Bluetooth (см. раздел
Установка платы
Bluetooth
).
9.
Установите на место мини
-плату (или мини-платы) (см. раздел
Установка мини
-плат(ы)
).
10.
Установите на место дисплей в сборе
(см. раздел
Установка дисплея в сборе
).
11.
Установите на место клавиатуру
(см. раздел
Установка клавиатуры
).
12.
Установите на место упор для рук в сборе
(см. раздел
Установка упора для рук в сборе
).
13.
Установите на место оптический дисковод
(см. раздел
Установка оптического дисковода
).
14.
Следуйте инструкциям
, описанным в
шагe 5
в разделе
Установка жесткого диска
(или жестких дисков)
.
1
кабель динамика

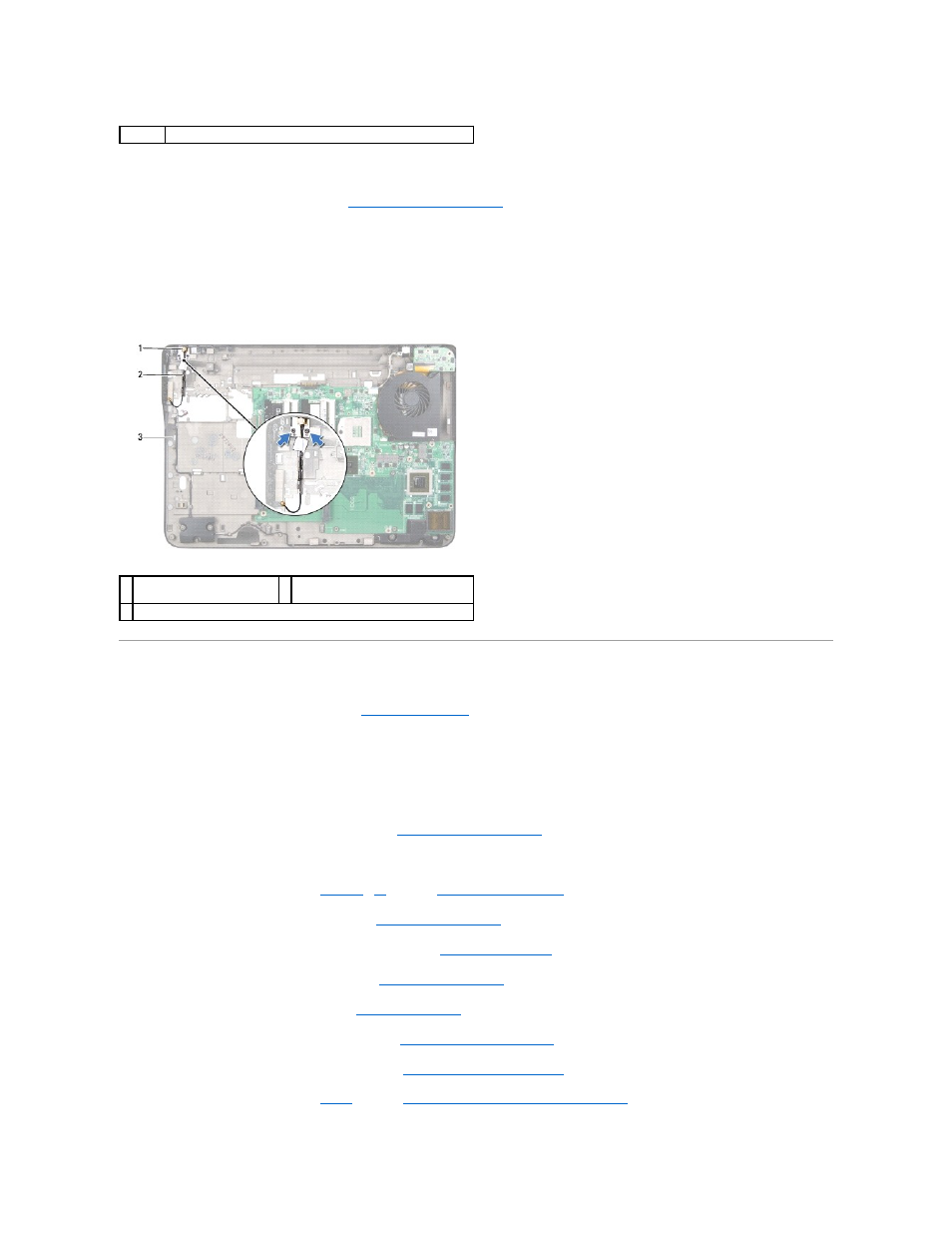

1 разъем телевизионной
антенны
2 кабель разъема телевизионной
антенны
3 верхняя крышка
