Плата кнопки питания
Dell™ XPS™ L701X Руководство по обслуживанию
Извлечение платы кнопки питания
Установка платы кнопки питания
Извлечение платы кнопки питания
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Выньте аккумулятор
(см. раздел
Извлечение аккумулятора
).
3.
Снимите крышку модуля
(см. раздел
Снятие крышки модуля
).
4.
Извлеките модуль
(или модули) памяти (см. раздел
Извлечение модуля
(или модулей) памяти
).
5.
Следуйте инструкциям
, описанным в
шаге
5
в разделе
Извлечение жесткого диска
(или жестких дисков)
.
6.
Выньте оптический дисковод
(см. раздел
Извлечение оптического дисковода
).
7.
Снимите упор для рук в сборе
(см. раздел
Снятие упора для рук в сборе
).
8.
Переверните упор для рук в сборе
.
9.
Приподнимите защелку разъема и потяните за язычок
, чтобы отсоединить кабель платы кнопки питания от разъема на плате кнопки питания.
10.
Выверните два винта
, которыми плата кнопки питания крепится к упору для рук в сборе.
11.
Приподнимите плату кнопки питания и снимите ее с упора для рук в сборе
.
Установка платы кнопки питания
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Ремонт компьютера должен выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ВНИМАНИЕ
.
Для предотвращения электростатического разряда следует заземлиться
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
(например, к какому-либо разъему на компьютере).
ВНИМАНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Извлечение аккумулятора
) перед
началом работы с внутренними компонентами компьютера
.

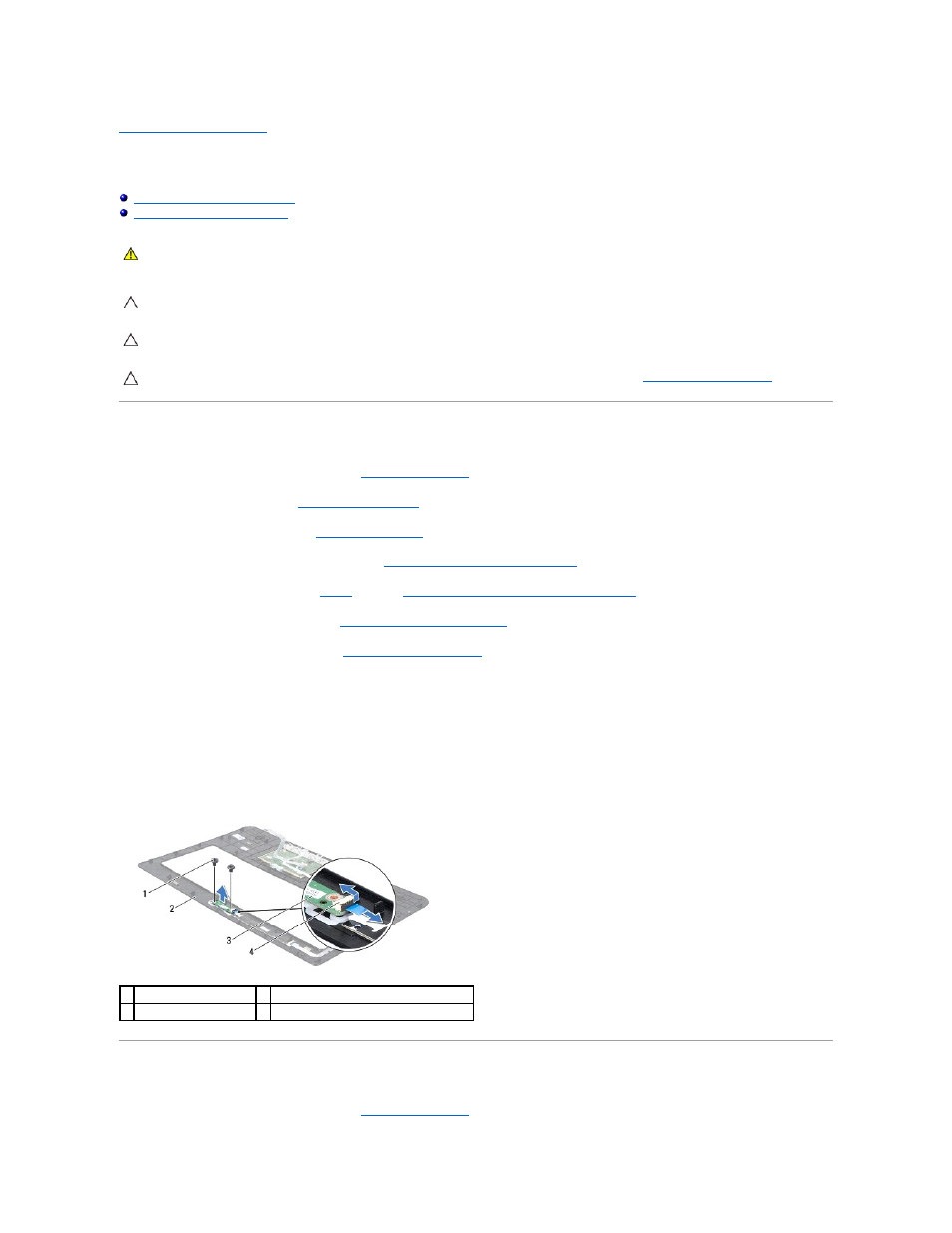

1 винты (2)
2 упор для рук в сборе
3 плата кнопки питания
4 разъем кабеля платы кнопки питания
