Инструкция по эксплуатации Dell OptiPlex 360 (Late 2008)
Страница 55
1.
Вдвиньте блок питания на свое место в задней части корпуса компьютера
.
2.
Установите и затяните четыре винта
, с помощью которых блок питания крепится к корпусу компьютера.
3.
Подсоедините обратно кабели питания к системной плате
, дискам и дисководам.
4.
Где возможно
, зафиксируйте кабель жесткого диска, кабель данных дисковода компакт-дисков или DVD-дисков, а также кабели передней
панели с помощью соответствующих фиксаторов внутри корпуса
.
5.
Выполните процедуру
, описанную в разделе
После работы с компьютером
.
6.
С помощью диагностической программы Dell™ Diagnostics убедитесь в правильной работе компьютера
(см. раздел
Программа
Dell Diagnostics
).

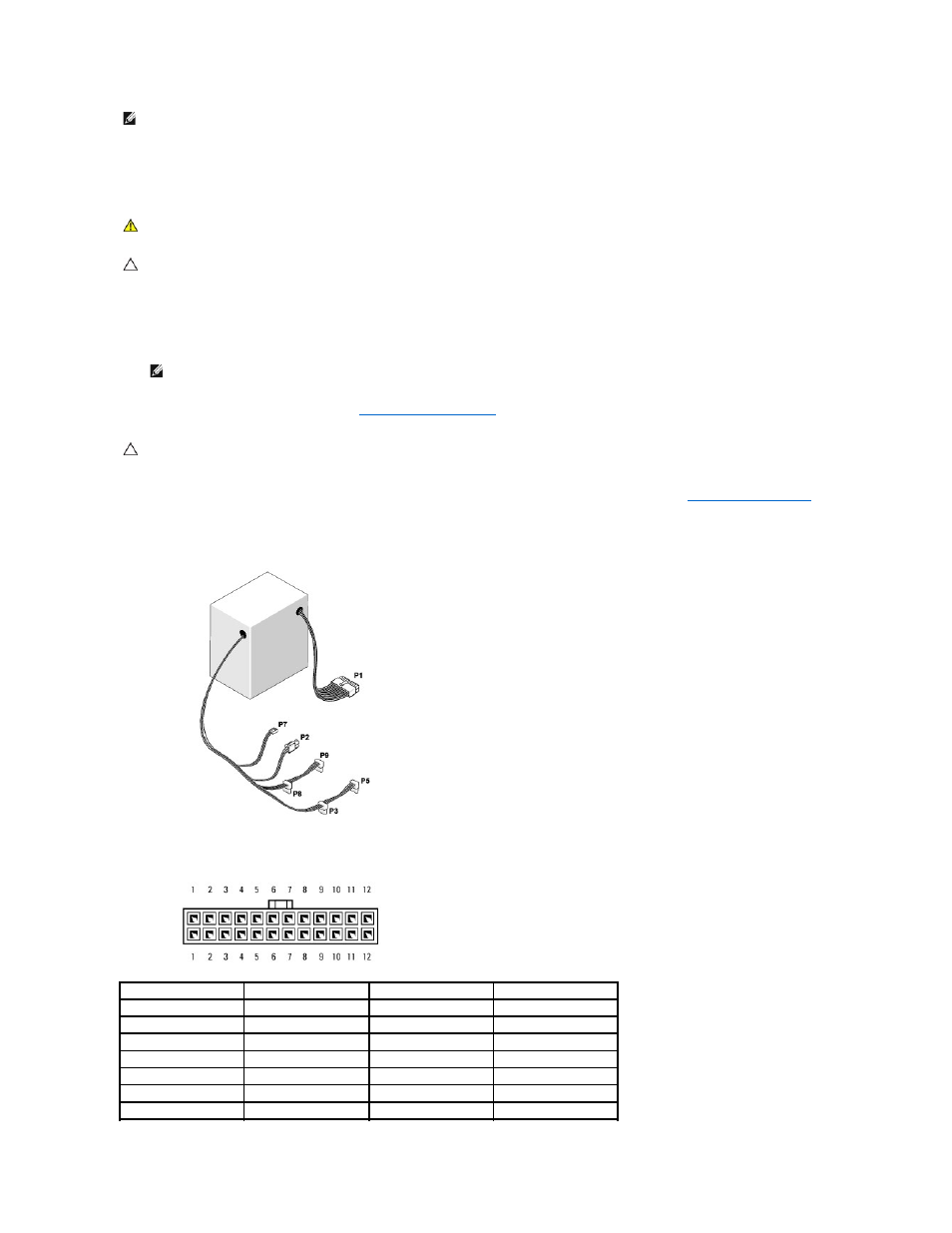

Разъемы питания постоянного тока в компьютере с корпусом
Mini Tower
P1: разъем на системной плате - корпус Mini Tower
ПРИМЕЧАНИЕ
.
Данная процедура предполагает предварительное выполнение процедуры извлечения
.
ОСТОРОЖНО
!
Винты
- ключая часть заземления системы. Если все четыре винты не будут установлены и затянуты, это может привести к
поражению электрическим током
.
ВНИМАНИЕ
.
Уложите кабели питания под выступы на шасси
. Необходимо правильно уложить кабели во избежание их повреждения.
ПРИМЕЧАНИЕ
.
Убедитесь в правильном подключении разъемов всех кабелей
.
ВНИМАНИЕ
.
Чтобы подсоединить сетевой кабель
, сначала подсоедините кабель к сетевому устройству, а затем подсоедините его к
компьютеру
.
Номер контакта
Название сигнала
Цвет провода
Сортамент проводов
1
+3,3 VDC
Оранжевый
AWG#20
2
+3,3 VDC
Оранжевый
AWG#20
3
COM
Черный
AWG#20
4
+5 В пост. тока
Красный
AWG#20
5
COM
Черный
AWG#20
6
+5 В пост. тока
Красный
AWG#20
7
COM
Черный
AWG#20
