Компоненты системной платы
Компоненты системной платы компьютера с корпусом Mini Tower

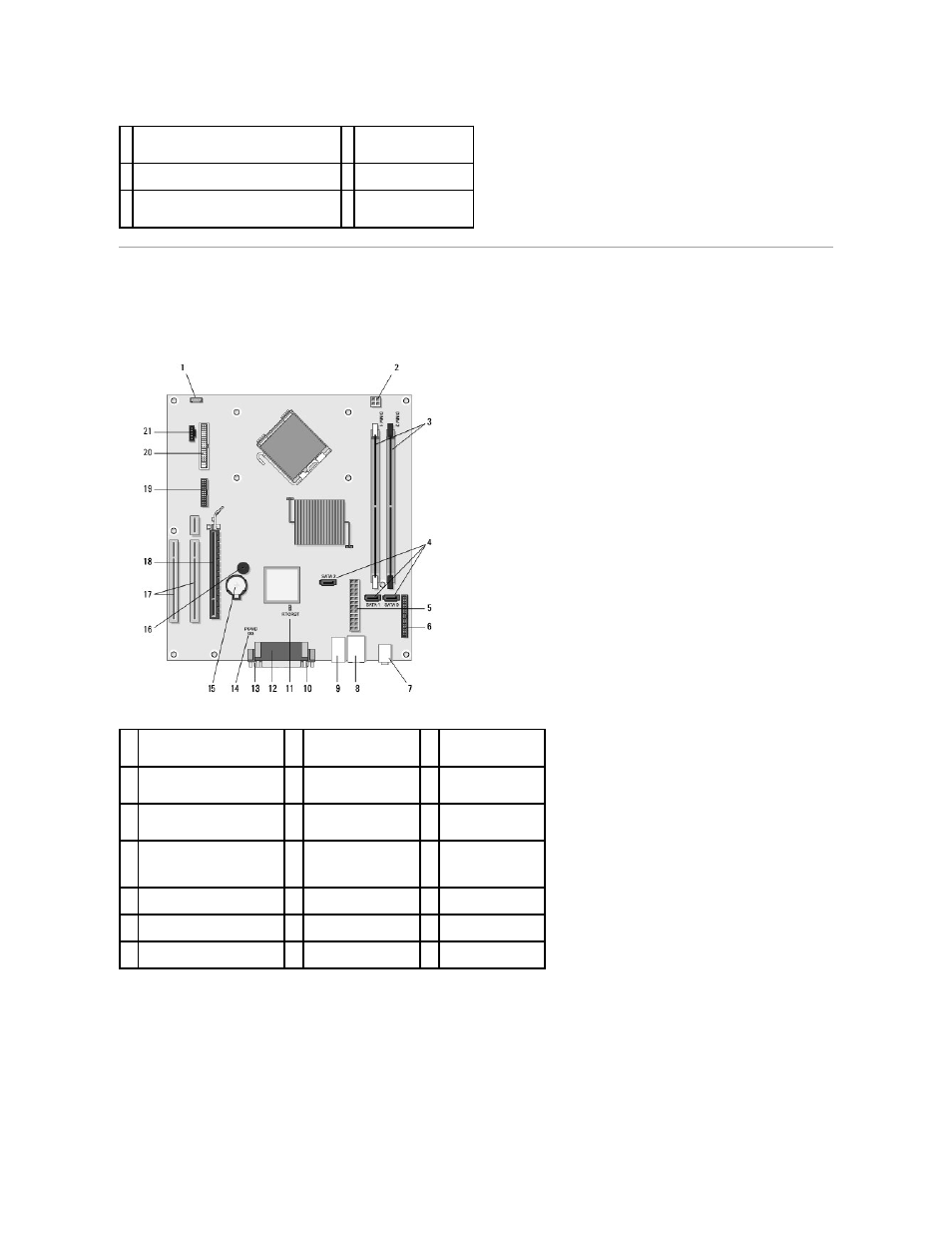

Компоненты системной платы настольного компьютера
1 отсеки для дисководов (устройство чтения
карт памяти или дисковод гибких дисков
,
оптический дисковод и жесткий диск
)
2 блок питания
3 USB-разъемы и аудиоразъемы на задней
панели
4 системная плата
5 блок радиатора
6 USB-разъемы и
аудиоразъемы на
передней панели
1
разъем внутреннего
динамика
(дополнительно)
2
разъем питания
3
разъемы модулей
памяти
(DIMM1,
DIMM2)
4
разъемы дисков с
интерфейсом
Serial ATA
(SATA0, SATA1, SATA2)
5
основной разъем
питания
6
разъем дисковода
гибких дисков
7
аудиоразъемы
(2)
8
разъем сетевого
адаптера
, USB-порты
(2)
9
USB-порты (4)
10 видеоразъем VGA
11 перемычка сброса
показаний часов
реального времени
(RTCRS)
12 разъем
параллельного
порта
(принтера)
13 разъем последовательного
порта
14 перемычка пароля
(PSWD)
15 гнездо батарейки
16 динамик на системной плате
(BEEP)
17 разъемы PCI x1 (SLOT2,
SLOT3)
18 разъем PCI Express
x16 (SLOT1)
19 разъем последовательного
порта
PS/2
20 разъем дисковода
гибких дисков
(DSKT)
21 разъем вентилятора
процессора
