Платы
Dell™ OptiPlex™ 360 Руководство по обслуживанию
Платы PCI и PCI Express
Адаптер последовательного порта PS/2
Извлечение платы из дополнительного блока удлинителя системной шины
Установка или замена платы в дополнительном блоке удлинителя системной шины
Платы PCI и PCI Express
Данный компьютер поддерживает адаптер последовательного порта PS/2 и предоставляет следующие разъемы для плат PCI Express и PCI.
l Одно гнездо для 16-канальных плат PCI Express (SLOT1)
l Два гнезда для PCI-плат (SLOT2, SLOT3)
Для настольного компьютера дополнительно доступны удлинитель системной шины и блок удлинителя системной шины .
l При установке или замене платы следуйте процедурам , описанным в данном разделе.
l В случае извлечения платы без ее замены см . раздел Извлечение платы PCI или PCI Express из компьютера с корпусом Mini Tower или Извлечение
платы PCI или PCI Express из настольного компьютера .
l При извлечении платы также необходимо удалить из операционной системы текущий драйвер этой платы . Инструкции см. в документации,
поставляемой в комплекте с платой .
l При установке платы убедитесь , что для нее установлен соответствующий драйвер. Инструкции см. в документации, поставляемой в комплекте с
платой .
Извлечение платы PCI или PCI Express из компьютера с корпусом Mini Tower
1. Выполните процедуру , описанную в разделе Приступая к работе с компьютером .
2. Снимите крышку корпуса компьютера (см. раздел Снятие крышки компьютера с корпусом Mini Tower ).
3. Аккуратно нажмите рычажок фиксатора платы , чтобы открыть его. Фиксатор остается в открытом положении.
4. При необходимости отсоедините от платы все подключенные кабели .
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительную информацию о передовом опыте в технике безопасности см. на начальной странице раздела
Regulatory Compliance (Соответствие стандартам) по адресу www.dell.com/regulatory_compliance .
ОСТОРОЖНО ! Во избежание поражения электрическим током обязательно отключайте компьютер от электросети перед снятием крышки
корпуса .
ПРИМЕЧАНИЕ . Расположения гнезд для плат см . в разделе Компоненты системной платы компьютера с корпусом Mini Tower или Компоненты
системной платы настольного компьютера .

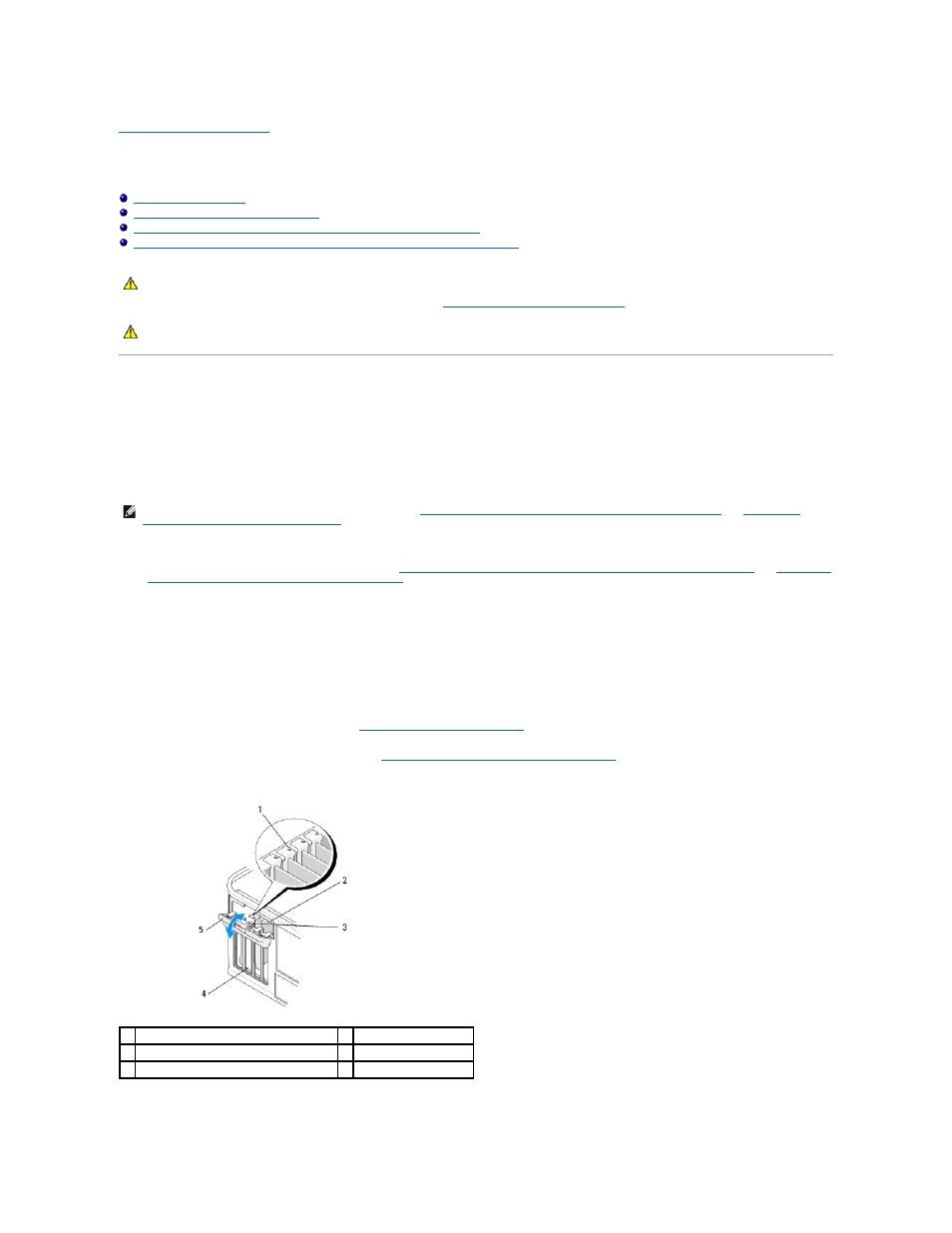

1 направляющие выравнивания (4) 2 плата
3 рычажок фиксатора 4 гнезда для плат (4)
5 защелка платы
