Задняя подставка
Руководство по обслуживанию компьютеров Dell™ Inspiron™ One 2205
Снятие задней подставки
Установка задней подставки
Снятие задней подставки
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите заднюю крышку (см. раздел Снятие задней крышки ).
3. Выполните инструкции с шагу 3 по шагу 7 в Снятие передней подставки .
4. Снимите крышку задней подставки (см. раздел Снятие крышки задней подставки ).
5. Поднимите заднюю подставку и выверните два винта в основании ее шарнира .
6. Выверните три винта в верхней части шарнира задней подставки .
7. Выдвиньте выступ шарнира задней подставки из паза на корпусе , а затем поднимите и извлеките подставку.
Установка задней подставки
1. Выполните действия , описанные в разделе Перед началом работы .
2. Вставьте выступ шарнира задней подставки в паз корпуса .
3. Вверните три винта в верхней части шарнира задней подставки .
4. Поднимите заднюю подставку и вверните два винта в основании ее шарнира .
5. Установите на место крышку задней подставки (см. раздел Установка крышки задней подставки ).
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).

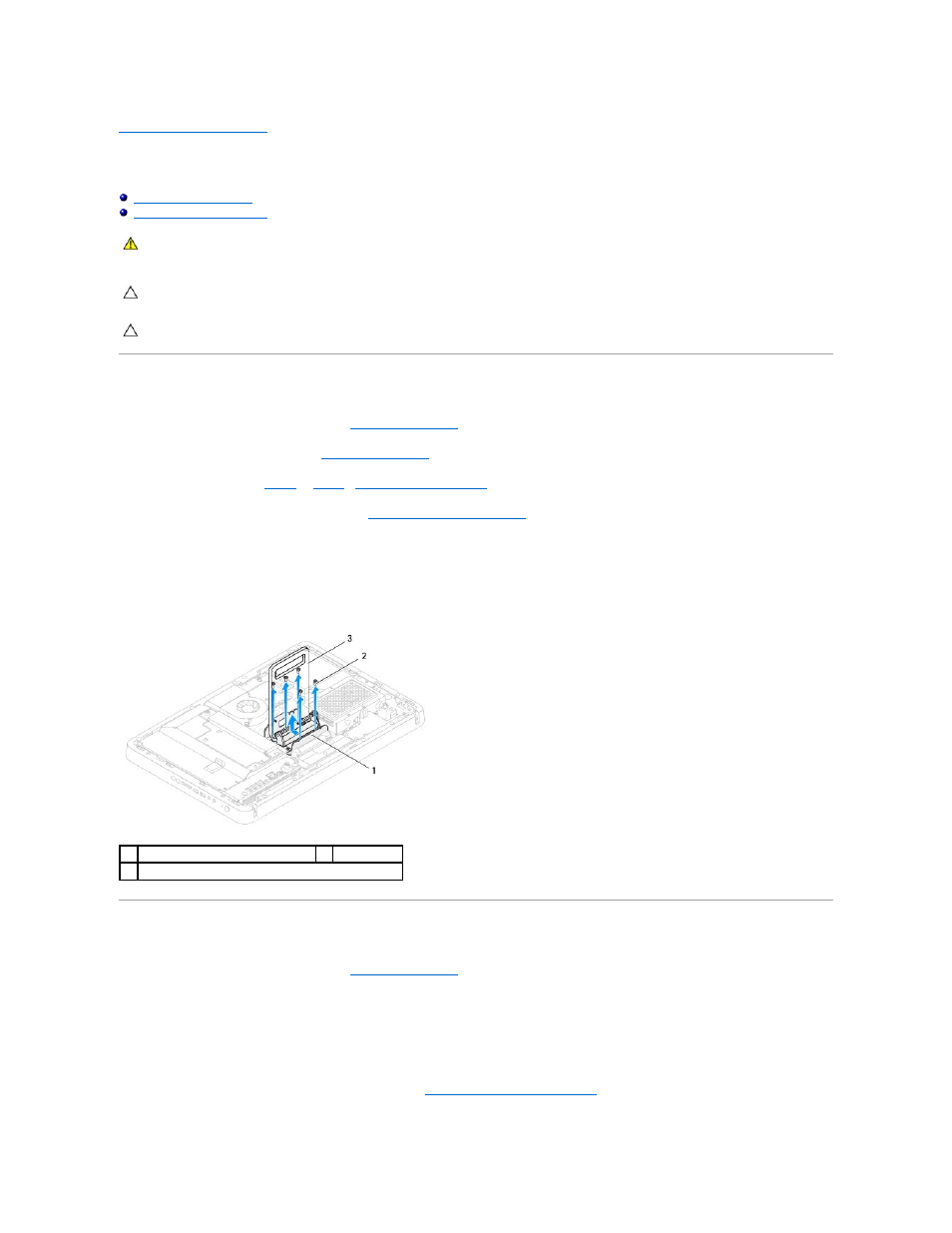

1 шарнир задней подставки 2 винты (5)
3 Задняя подставка
