Динамики
Руководство по обслуживанию компьютеров Dell™ Inspiron™ One 2205
Снятие динамиков
Установка динамиков

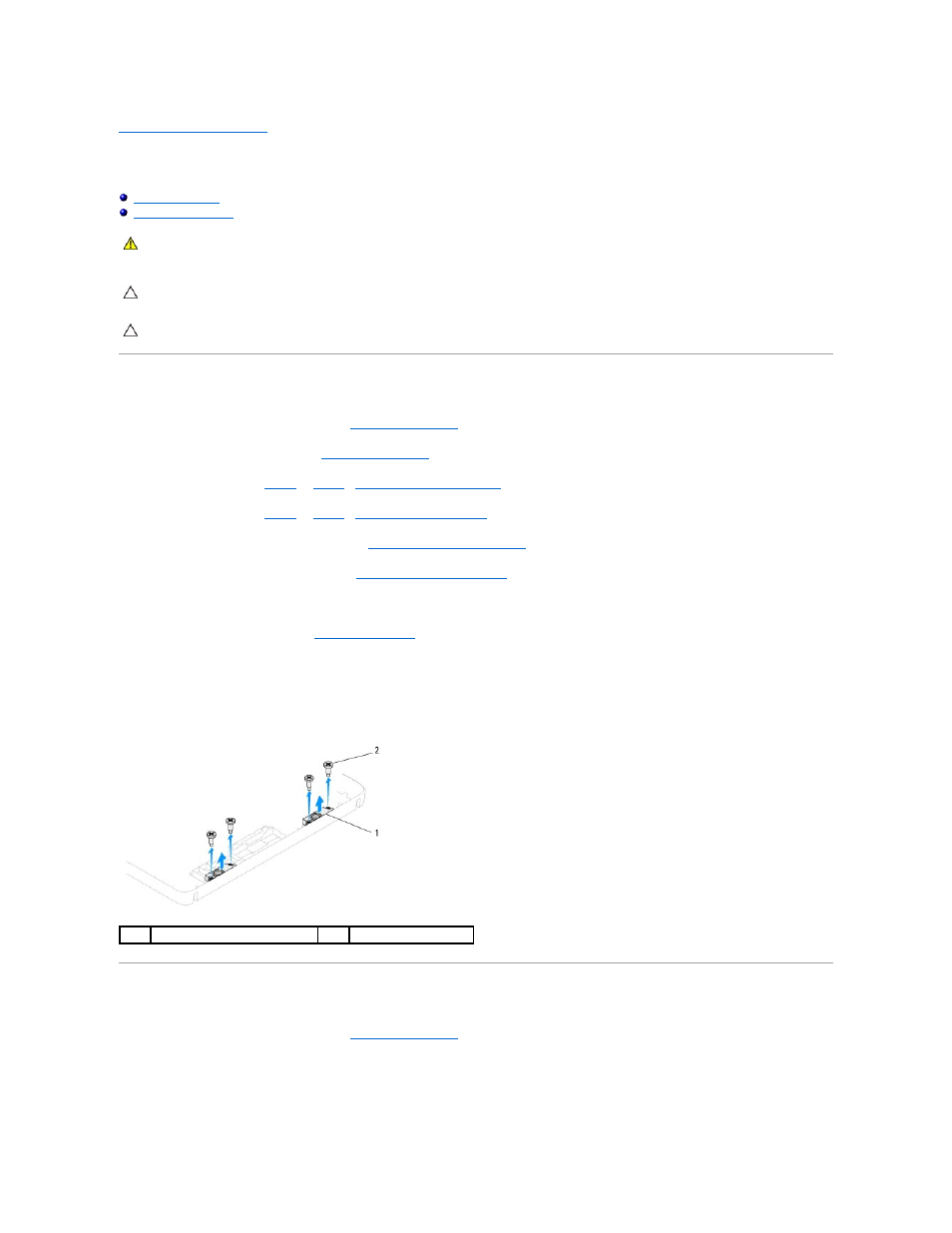

Снятие динамиков
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите заднюю крышку (см. раздел Снятие задней крышки ).
3. Выполните инструкции с шагу 3 по шагу 5 в Снятие оптического дисковода .
4. Выполните инструкции с шагу 3 по шагу 7 в Снятие передней подставки .
5. Снимите крышку задней подставки (см. раздел Снятие крышки задней подставки ).
6. Снимите экран системной платы (см. раздел Снятие экрана системной платы ).
7. Отсоедините кабель динамиков от разъема (CN10) на системной плате.
8. Снимите среднюю раму (см. раздел Снятие средней рамы ).
9. Переверните среднюю раму .
10. Выверните четыре винта (два на каждый динамик), которые крепят динамики к средней раме.
11. Поднимите динамики вместе с кабелем и извлеките из средней рамы .
Установка динамиков
1. Выполните действия , описанные в разделе Перед началом работы .
2. Совместите отверстия для винтов на динамиках и на средней раме .
3. Вверните четыре винта (два на каждый динамик), которые крепят динамики к средней раме.
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).
1 динамики (2) 2 винты (4)
