Плата B-CAS (приобретается дополнительно)
Руководство по обслуживанию компьютеров Dell™ Inspiron™ One 2205
Снятие платы B-CAS
Установка платы B-CAS
Снятие платы B-CAS
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите заднюю крышку (см. раздел Снятие задней крышки ).
3. Выполните инструкции с шагу 3 по шагу 7 в Снятие передней подставки .
4. Снимите крышку задней подставки (см. раздел Снятие крышки задней подставки ).
5. Снимите экран системной платы (см. раздел Снятие экрана системной платы ).
6. Отсоедините кабель платы B-CAS от разъема на плате ТВ-тюнера.
7. Выверните два винта , которыми плата B-CAS крепится к корпусу компьютера.
8. Осторожно выдвиньте плату B-CAS вперед.
9. Приподнимите плату B-CAS вместе с кабелем и извлеките из компьютера.
Установка платы B-CAS
1. Выполните действия , описанные в разделе Перед началом работы .
2. Осторожно задвиньте плату B-CAS на место.
3. Совместите отверстия для винтов на плате B-CAS и на корпусе.
4. Подсоедините кабель платы B-CAS к разъему на плате ТВ-тюнера.
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).

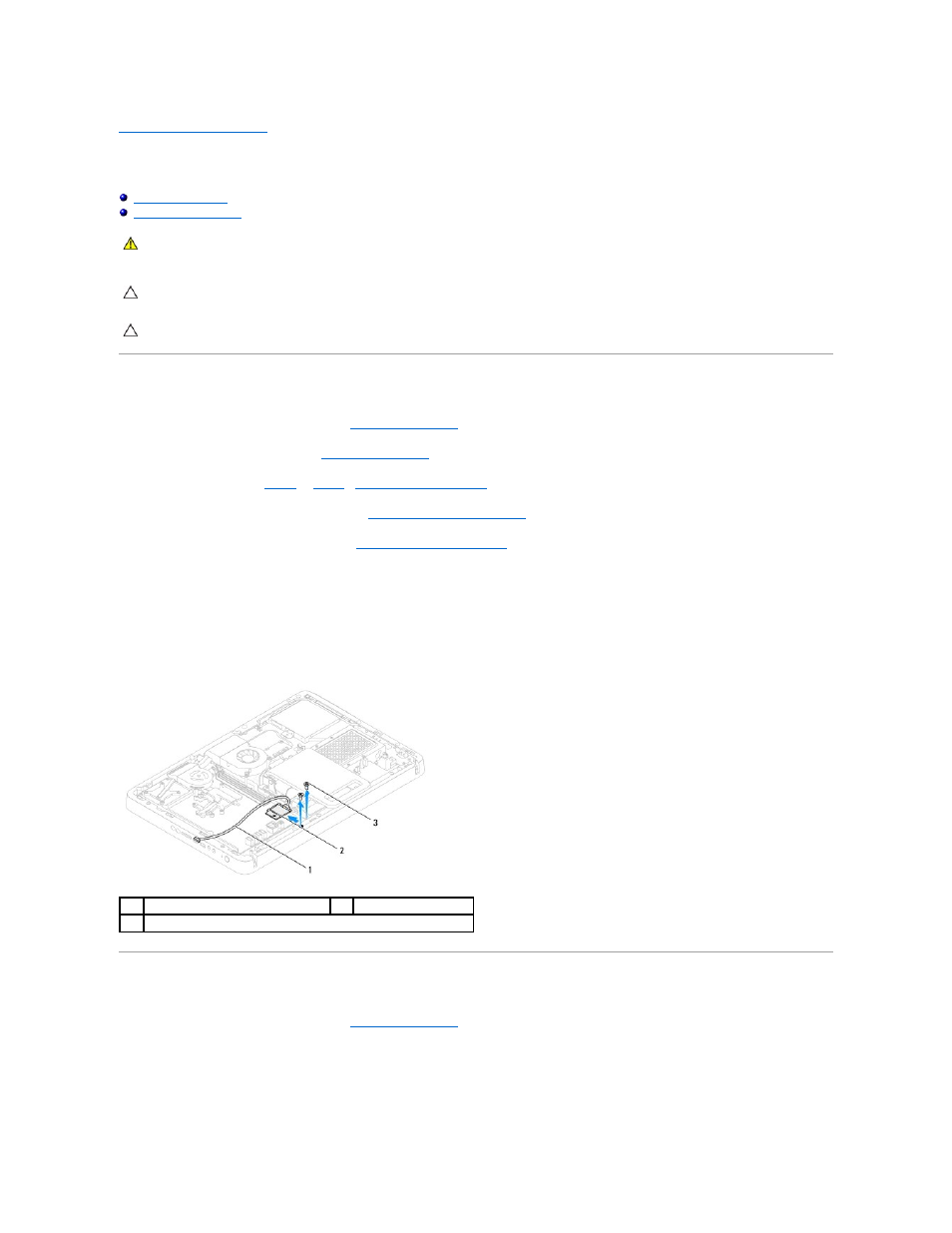

1 кабель платы B-CAS 2 плата B-CAS
3 винты (2)
