Средняя рама
Руководство по обслуживанию компьютеров Dell™ Inspiron™ One 2205
Снятие средней рамы
Установка средней рамы
Снятие средней рамы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите заднюю крышку (см. раздел Снятие задней крышки ).
3. Выполните инструкции с шагу 3 по шагу 5 в Снятие оптического дисковода .
4. Выполните инструкции с шагу 3 по шагу 7 в Снятие передней подставки .
5. Снимите крышку задней подставки (см. раздел Снятие крышки задней подставки ).
6. Снимите экран системной платы (см. раздел Снятие экрана системной платы ).
7. Отсоедините кабель динамиков от разъема (CN10) на системной плате.
8. Внимательно ознакомьтесь со схемой прокладки кабеля и осторожно извлеките его из направляющих .
9. Извлеките кабели из направляющих на средней раме .
10. Выверните 13 винтов, которыми средняя рама крепится к корпусу компьютера.
11. Приподнимите среднюю раму под углом к боковой стороне компьютера и извлеките ее из корпуса .
12. Снимите динамик (см. раздел Снятие динамиков ).
Установка средней рамы
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).

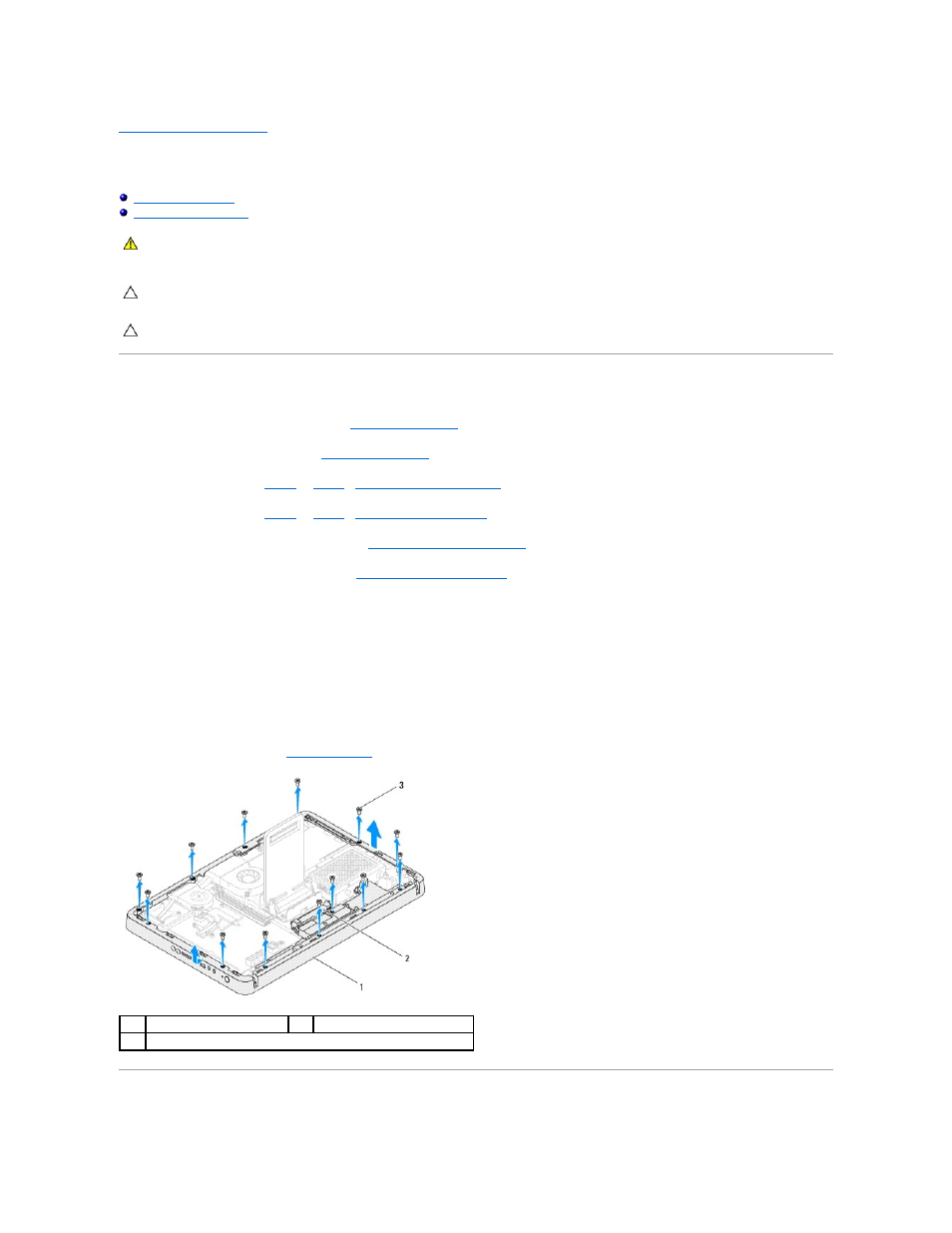

1 средняя рама 2 направляющие
3 винты (13)
