Настройка конечного передаточного числа
См. Рис. 3 и Рис. 4
Вал высевающих катушек (1) приводится в движение
валом мешалки (2) посредством двух сменных шестерней
(3) и (4). Позиционирование этих шестерней определяет
два значения конечного передаточного числа привода.
Каждая таблица норм высева базируется на конкретном
значении Конечного передаточного числа высева:
«Высокого» - для семян более крупного размера и более
высокой нормой высева, и
«Низкого» - для семян меньшего размера и более низкой
нормой высева.
Валы высевающего аппарата помечены как «ВЕДУЩИЙ»
и «ВЕДОМЫЙ».
«ВЕДУЩИЙ» вал – расположен выше.
«ВЕДОМЫЙ» вал – расположен ниже.
См. Справочник по нормам высева, нижеприведенную
таблицу, рис. 3 и рис. 4 для получения информации по
выставлению конечного передаточного числа привода
высевающих аппаратов.
Конечное
передаточное
число
Шестерня ведущего
вала
Шестерня ведомого
вала
Низкое Маленькая (17 зубцов) Большая (54 зубца)
Высокое Большая (54 зубца) Маленькая (17 зубцов)
1. Извлеките чеку (5) из конца каждого вала.
2. Снимите и переставьте шестерни, как указано в таблице.
3. Закрепите каждую шестерню чекой.

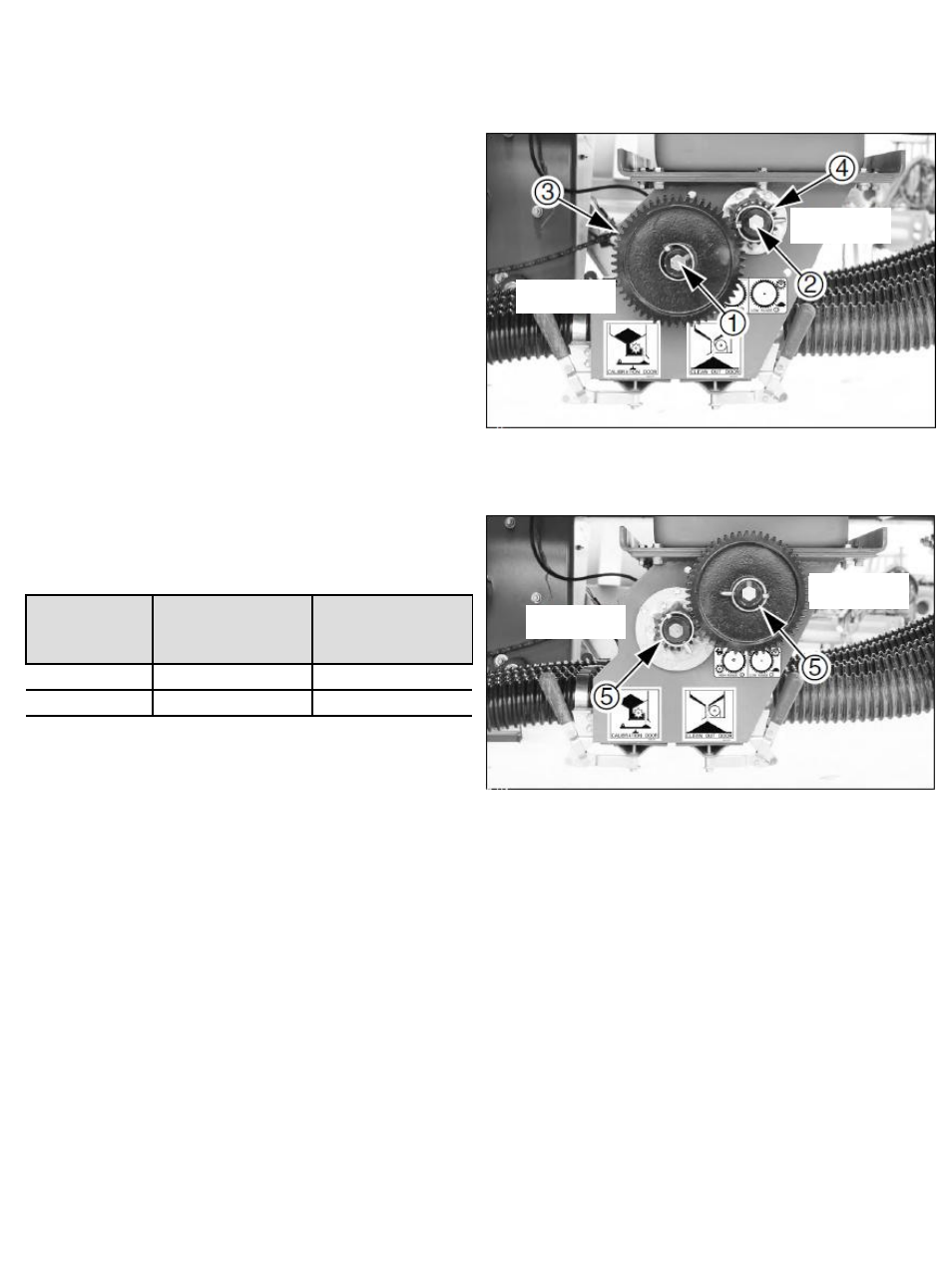

Рис. 3
Низкая норма конечного привода
Ведущая
Ведомая
Рис. 4
Высокая норма конечного привода
Ведомая
Ведущая
