См. Рис. 14
Решетчатый фильтр марки Banjo поставляется вместе с
насосом для удобрений с контактным приводом. Он
устанавливается
перед насосом Hypro. В нем
установлена решеточка на 80 (1). Другие типы решеточек
можно заказать отдельно.
При замене решетчатого фильтра помните:
- Более мелкая решетка (100) будет лучше защищать
мелки диафрагмы от забивания. Однако, чистить его
также следует чаще.
- Более крупная решетка (50) или (30) будет лучше
пропускать материал, однако может использоваться
только с диафрагмами большего диаметра.
- Забивание
решетчатого фильтра приведет к
снижению нормы внесения.
- Размеры фильтров по возрастанию: 100, 80, 50, 30.
Решетчатый фильтр
См. Рис. 15
Редукционный
клапан (2) и манометр (3)
устанавливаются в центральной части тележки в моделях
NTA607/2007HD.
Редукционный клапан защищает трубопровод и фитинги
от чрезмерного давления. При срабатывании клапана
материал относительно безопасно сбрасывается по
линии сброса (4). Для настройка клапана:
1. Отожмите пластиковую гайку (5) на рукоятке клапана.
2. Откручивайте рукоять (6) по часовой стрелке (если
смотреть сверху) до тех пор, пока она не отойдет от
внутренней пружины.
3. Закрутите рукоять (6) на два оборота.
4. Во время работы в поле контролируйте показания
манометров (3) и линию сброса (4).
5. Если сброс материала происходит при давлении
ниже 65 psi, остановите трактор и открутите рукоятку
(6) на ¼ оборота. Продолжайте работу. При
необходимости повторите процедуру.
6. Если манометр показывает более 65 psi, замените
диафрагмы на большие. Повторите настройку с шага
2.
Настройка редукционного клапана

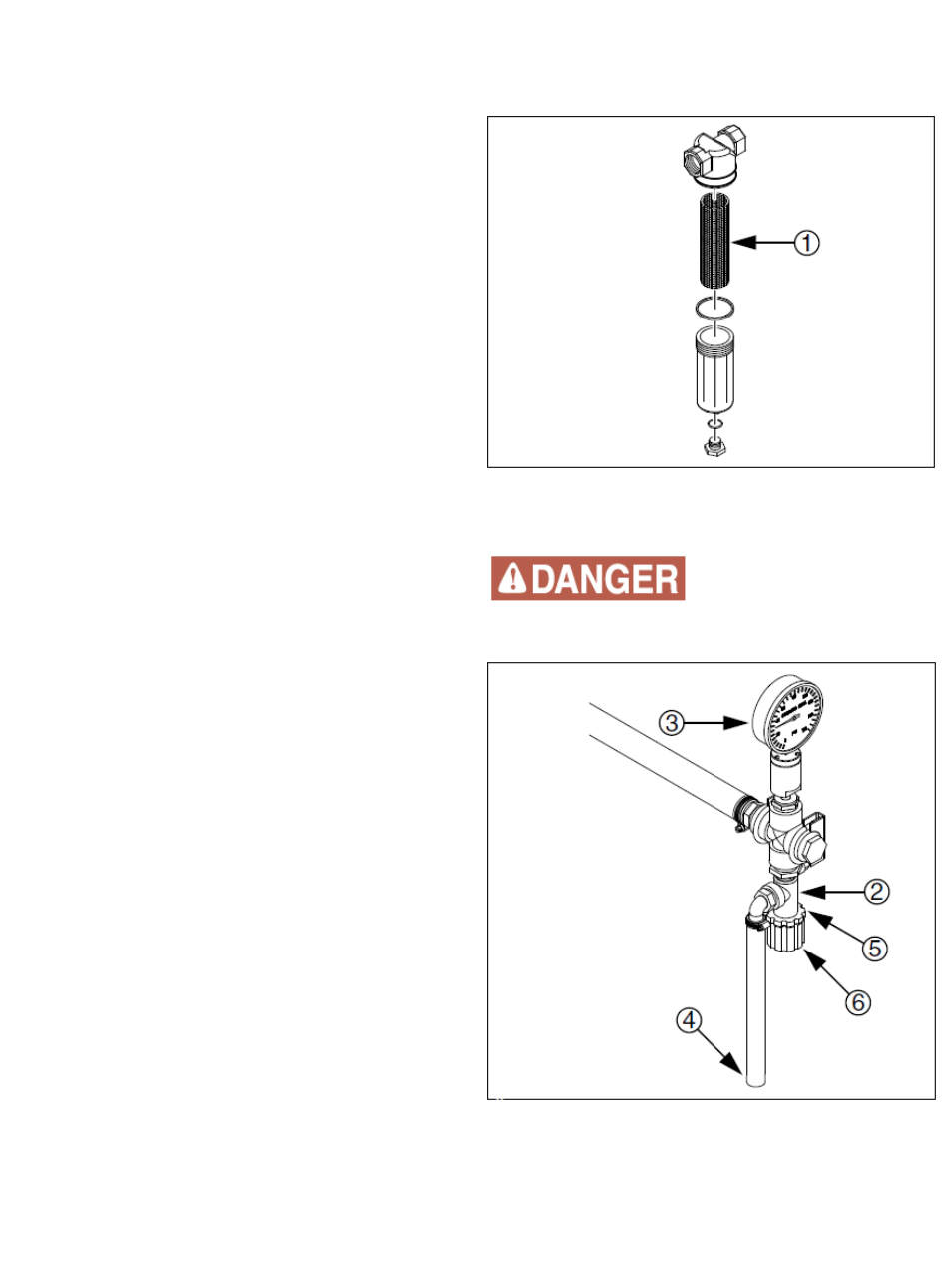

Рис. 14
Решетчатый фильтр
Рис. 15
Редукционный клапан
При замене диафрагм и решетчатого фильтра пользуйтесь
защитными перчатками.
