Настройка насоса
См. Рис. 12
3. С помощью ключа CDS-John Blue 115631-01 (1)
ослабьте гайку указателя (2).
4. С помощью ключа поверните шестерню со шкалой (3)
так, чтобы указатель указывал на нужное значение
шкалы.
5. Затяните гайку..
Определение диаметра диафрагм
Диафрагмы
обеспечивают
необходимое
обратное
давление,
которое
осуществляет
баланс
потока
удобрений, обеспечивая равномерную подачу удобрений
к
каждой
высевающей
секции.
В
стандартную
комплектацию входят диафрагмы трех размеров.
Возможно заказать дополнительные наборы диафрагм.
6. Выберите диаметр диафрагм исходя из желаемой
нормы. Для конкретной нормы внесения может
подходить более, чем один тип диафрагм. Выбирайте
подходящие диафрагмы наибольшего допустимого
диаметра – это позволит снизить износ насоса и
диафрагм, а также их забивание.
В таблице ниже приведены значения нормы для
каждого диаметра и для каждого междурядья.
Впоследствии может потребоваться корректировка
диаметра диафрагм в зависимости от плотности
удобрений и скорости работы.

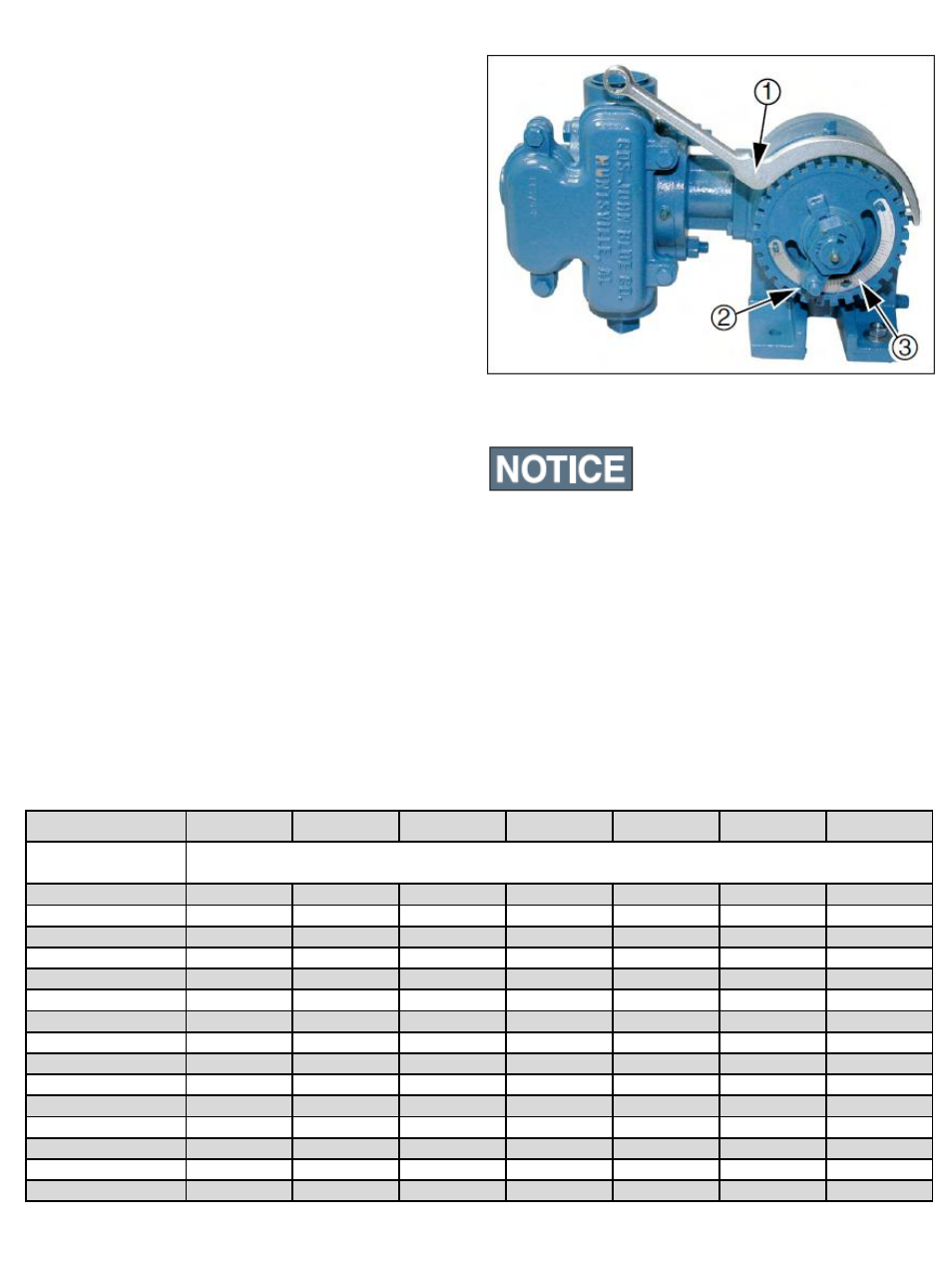

Рис. 12
Ключ настройки насоса NGP-6055K
Норма внесения удобрений регулируется насосом, а не
диаметром диафрагм. Диафрагмы отвечают только за
создание необходимого давления 15-40 psi, которое
обеспечивает равномерную подачу удобрений к каждой
высевающей
секции.
Слишком
малый
диаметр
диафрагм приведет к утечке материала через клапан
сброса давления. Слишком большой диаметр приведет
к неравномерной подаче удобрений.
Примечание
Диаметр диафрагм
20
28*
34*
48*
59
80
98
Расстояние между
форсунками
Рекомендованная норма в литрах на гектар. Давление в системе: 15 – 40 PSI.
Значения основаны на скорости движения 8 км/ч, плотность материала: 1,28 кг/л
15,2 см
52,4 – 85,1
102,9 – 159,0 149,7 – 243,2 290,0 – 467,7 430,3 – 710,9
795,1 – 1300
1253 – 2048
19,1 см
42,1 – 68,3
78,6 – 31,0
121,6 – 196,4 233,8 – 374,2 346,1 – 570,6
636,1 – 1038
1000 – 1637
20,3 см
39,3 – 63,6
73,9 – 121,6 112,2 – 177,7 215,1 – 355,5 327,4 – 533,2 598,7 – 972,8
944,7 – 1534
24,1 см
32,7 – 54,3
61,7 – 102,9
93,5 – 149,7
177,7 – 299,3 271,2 – 449,0 505,1 – 823,1
795,7 - 1290
24,4 см
31,8 – 51,4
58,9 – 93,5
88,9 – 140,3
168,4 – 280,6 261,9 – 430,3 477,1 – 776,4
748,3 – 1225
35 см (70 см TR)
22,4 – 37,4
43,0 – 70,2
64,6 – 102,9
121,6 – 205,8 187,1 – 308,7 146,1 – 570,6 542,5 – 888,6
38,1 см (76,2 см TR)
26,6 – 33,7
39,3 – 64,5
58,9 – 93,5
112,2 – 187,1 177,7 – 280,6 318,0 – 523,8 505,1 – 823,1
45,7 см (91,4 см TR)
17,8 – 28,1
32,7 – 53,3
49,6 – 80,4
93,5 – 159,0 140,3 – 233,8 261,9 – 430,3 420,9 – 682,8
48,3 см (96,5 см TR)
16,8 – 27,1
30,9 – 50,5
46,8 – 75,8
90,7 – 149,7
140,3 – 224,5 252,6 – 411,6 392,9 – 645,4
50,8 см
15,9 – 25,3
23,9 – 48,6
44,0 – 72,0
86,1 – 140,3
131,0 – 215,1 243,2 – 392,9 374,2 – 617,4
70 см
11,2 – 18,7
21,5 – 34,6
31,8 – 52,4
62,7 – 102,9
93,5 – 159,0
177,7 – 280,6 271,3 – 449,0
76,2 см
10,3 – 16,8
19,6 – 31,8
29,9 – 48,6
57,1 – 93,5
87,6 – 140,3
159,0 – 262,0 5252,6 – 411,6
91,4 см
8,4 – 14,0
16,8 – 27,1
24,3 – 40,2
47,7 – 78,6
72,0 – 121,6
131,0 – 215,1 205,8 – 346,1
96,5 см
8,4 – 13,1
15,9 – 25,3
23,4 – 38,4
44,9 – 73,9
68,3 – 112,2
121,5 – 205,8 196,4 – 327,,4
101,6 см
7,5 – 13,1
15,0 – 24,3
22,4 – 36,5
43,0 – 70,2
65,5 – 102,9
121,6 – 196,4 187,1 – 308,7
* Эти размеры стандартны для большинства систем внесения жидких удобрений Great Plains.
Примечание: Максимальная норма внесения удобрений
зависит от настройки насоса, привода, скорости движения
и междурядья.
