Установка диафрагм
См. Рис. 13
7. Установите пластинку диафрагмы в сальник (2),
входящий в состав форсунки (3). Установите его
маркированной стороной от выхода форсунки
(обычно, вверх).
Диафрагма (1) должна быть достаточно малой, чтобы
поддерживать достаточное давление в трубопроводе для
нормальной работы обратных клапанов (4) штанг, однако
при этом давление не должно быть слишком высоким,
иначе сработает клапан сброса давления.
Рекомендованное рабочее давление: 15 – 40 psi.
Использование диафрагмы слишком большого диаметра
может вызвать неравномерное внесение удобрений,
прекращение подачи удобрений из крайних форсунок
(для открытие обратных клапанов давление должно быть
не менее 8 psi). Использование диафрагмы слишком
малого диаметра может вызвать сброс материала через
клапан сброса давления.
Используйте диафрагмы одинакового диаметра на всех
рядах.

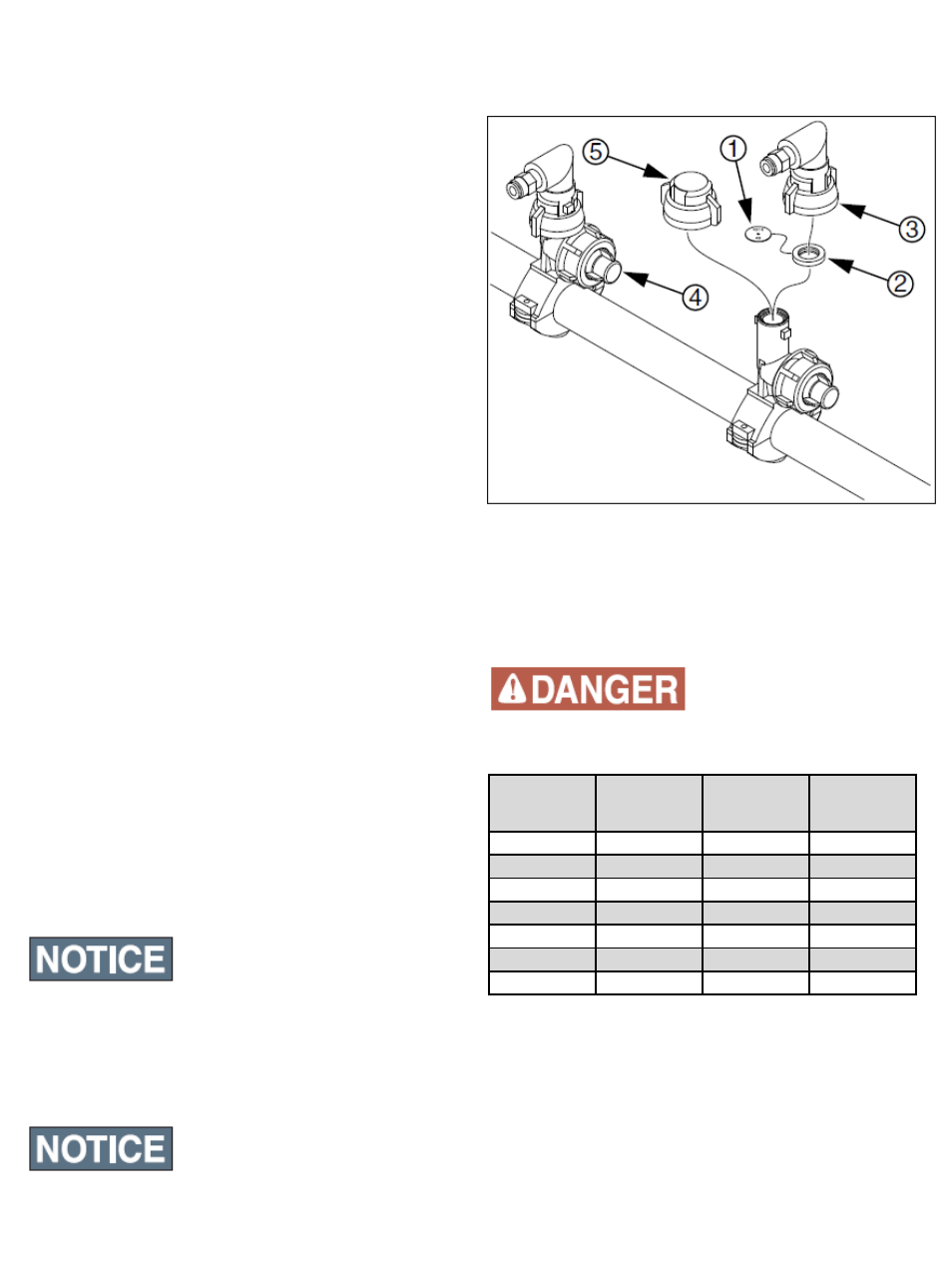

Рис. 13
Установка диафрагм
Отключение рядов
См. Рис. 13
Неиспользуемые ряды можно отключить, заменив
форсунки (3) заглушками (5), кат. № 832-042С. В комплект
орудий с высевом сдвоенными рядами входят заглушки
для половины рядов.
Для установки заглушек:
- Нет необходимости извлекать диафрагму из сальника.
Заглушка имеет свое собственное уплотнение.
- Заверните форсунку в оберточный материал.
- Отрегулируйте насос и выберите подходящие
диафрагмы.
После отключения или подключения рядов не
подавайте давление в систему, пока не проверите ее
настройки. Простое изменение количества форсунок
не изменит норму внесения. Давление может оказаться
слишком высоким или слишком низким.
Примечание
Не работайте на скорости выше 14 км/ч, это может
повредить насос для удобрений.
Примечание
32
Примечание: В комплект форсунок входят сальники.
Также их можно заказать отдельно, кат. № CP18999-
EPR.
При замене диафрагм и решетчатого фильтра пользуйтесь
защитными перчатками.
ОПАСНО
Размер
диафрагм
Номер по
каталогу
Диаметр
порта
Площадь
порта
20 832-052С 0,508 мм 0,20 мм 2
28* 832-056С 0,711 мм 0,40 мм 2
34* 832-053С 0,864 мм 0,59 мм 2
48* 832-054С 1,219 мм 1,17 мм 2
59 832-057С 1,499 мм 1,76 мм 2
80 832-055С 2,032 мм 3,24 мм 2
98 832-059С 2,489 мм 4,87 мм 2
* Стандартный размер.
