Раздел
1
Подготовка и настройка
Раздел 1
Подготовка и настройка

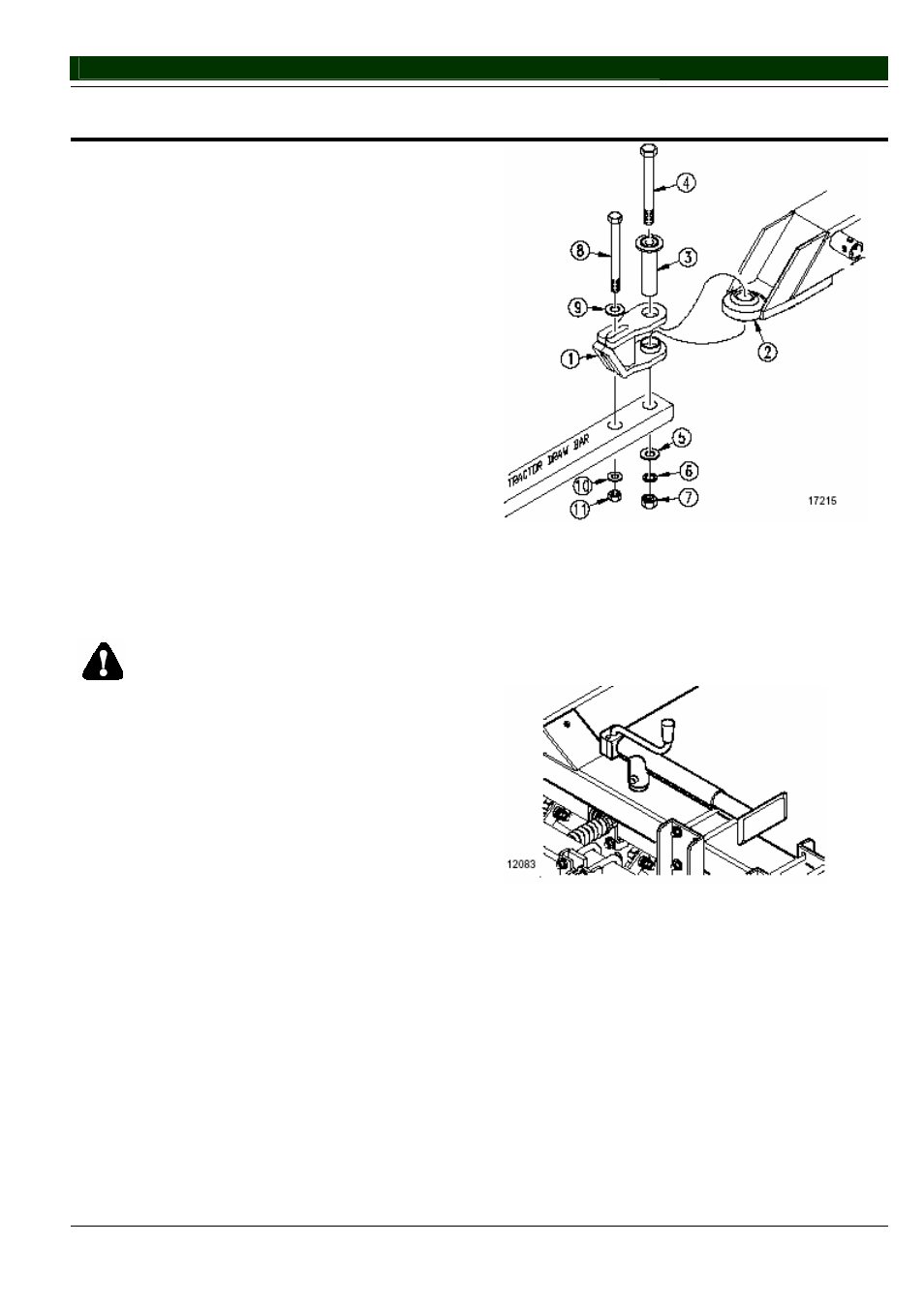

Рисунок 1-1
Конструкция тягового стержня
4. Надежно прикрепите предохранительную цепь к раме
тягового
стержня трактора.
5. Переведите домкрат из положения сбоку хвостовика
сцепки
в положение на укосине рамы. См. Рисунок 1-
2.
Данный
раздел поможет вам подготовить ваш трактор и
прицепное
оборудование для использования. Перед
использованием
данного прицепного оборудования
непосредственно
в полевых условиях, вы должны
прицепить
прицепное оборудование к соответствующему
трактору
, подсоединить гидравлические шланги, и
спустить
давление из гидравлической системы
.
Предпусковая контрольная карта
1. Прочитайте и разберитесь в “Важной информации по
безопасности
” на странице 1.
2. Проверьте, свободно ли двигаются все движущиеся
детали
, болты должны быть затянуты, а шплинты
разогнуты
.
3. Убедитесь, что все пресс-маслёнки находятся на месте
и
смазаны. См. “Смазка” на странице 19.
4. Убедитесь, что все наклейки, содержащие информацию
о
безопасности, и отражатели установлены в
предназначенных
для этого местах и разборчиво
читаются
. Замените все поврежденные наклейки,
содержащие
информацию о безопасности, и
отражатели
. См. “Наклейки, содержащие информацию
о
безопасности” на странице 4.
5. Накачайте шины до рекомендованного давления и
затяните
болты крепления колеса, как указано в
“Приложении” на странице 24.
Сцепление трактора с прицепным
приспособлением
ОПАСНОСТЬ
Попадание и сдавливание в пространстве между
трактором и прицепным оборудованием может
привести к серьезной травме или смерти. Не стойте и не
помещайте части тела между прицепным
оборудованием и движущимся трактором. Перед
установкой пальца сцепного устройства заглушите
двигатель трактора и поставьте трактор на ручной
тормоз.
1. Поместите сварную деталь сцепки (1) поверх
шарнирного
соединения (2) на хвостовике сцепки.
Закрепите
сварную деталь сцепки на ее месте, вставив
втулку
(3) в вилку сцепки и шарнирное соединение.
2. Подведите трактор тыльной стороной к прицепному
оборудованию
, и при помощи болта прикрепите
сварную
деталь сцепки к тяговому стержню трактора
(используйте болт 1-на-10-дюймов (4), большую
плоскую
шайбу (5), контровочную шайбу (6) и гайку (7)).
3. Используйте болт 3/4-на-9-дюймов (8), чтобы
прикрепить
сварную деталь сцепки через ее шлицевое
отверстие
и вторичное отверстие тягового стержня
трактора
. Установите плоскую шайбу 3/4" (9) поверх
шлицевого
отверстия и закрепите соединение
контровочной
шайбой (10) и гайкой (11). Затяните оба
болта
.
Рисунок 1-2
Домкрат при транспортировке
4/17/2001
Сцепка
со шкворнем СРН 148-152M-RUS
7
