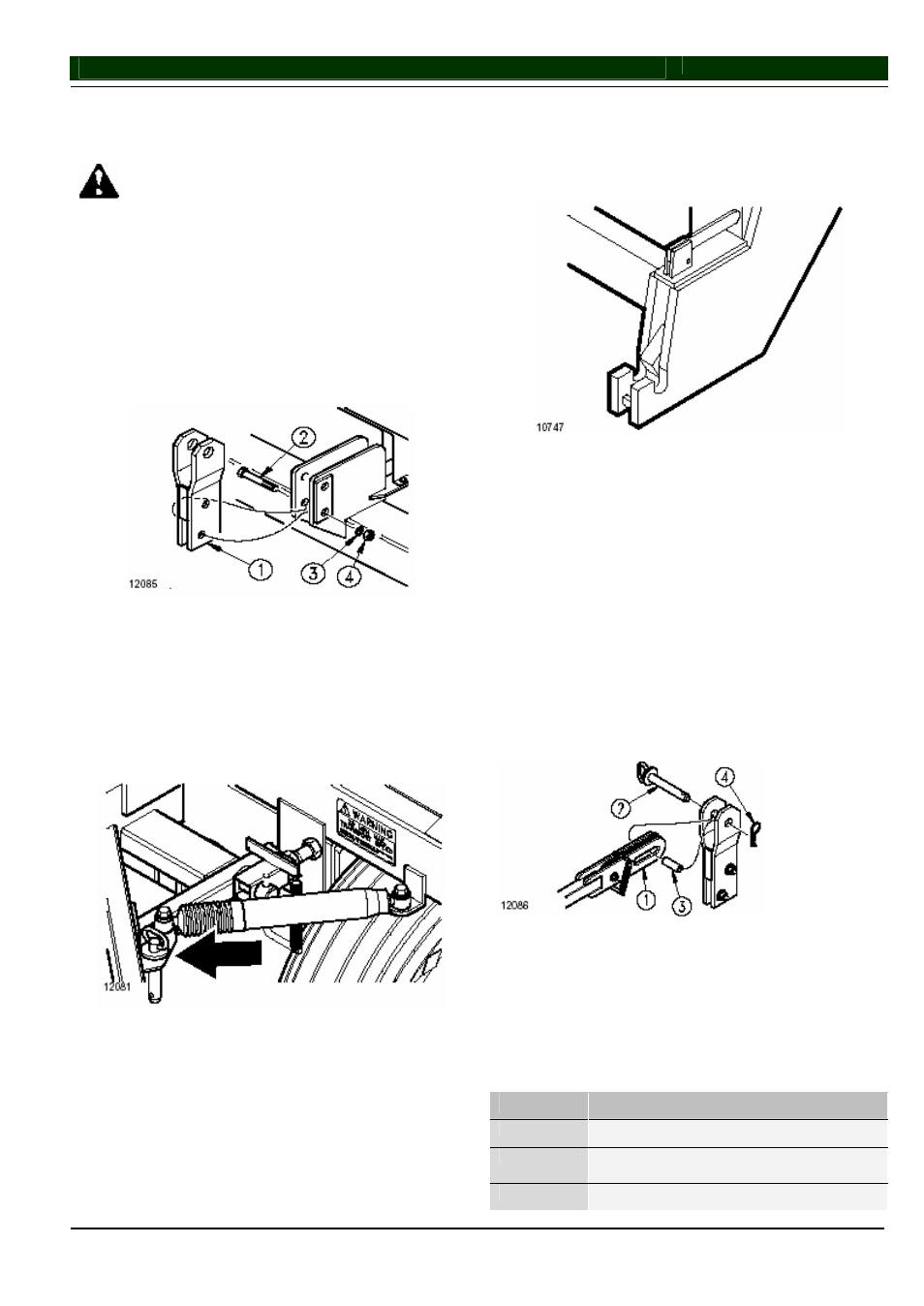

Great Plains Mfg., Inc.
Раздел
1
Подготовка и настройка
4. Поместите рукоятки быстрого сцепления в
фиксирующее
положение, как указано на Рисунке 1-5.
Это
позволит стержням сцепного устройства на
сеялке
защелкнуться в тягах быстрого сцепления,
надежно
прикрепляя сеялку к сцепке.
Процедура присоединения прицепного
оборудования к сцепке
ОПАСНОСТЬ
Попадание и сдавливание в пространстве между трактором и
прицепным оборудованием может привести к серьезной травме или
смерти. Не стойте и не помещайте части тела между прицепным
оборудованием и движущимся трактором. Перед установкой пальца
сцепного устройства заглушите двигатель трактора и поставьте
трактор на ручной тормоз.
1. Поместите надставку сцепки (1) между верхними
пластинами
на сеялке. Закрепите ее болтами, как
указано
на Рисунке 1-3 при помощи двух болтов 1-на-5
1/2-дюйма (2), контровочных шайб (3) и шестигранных
гаек
(4).
Рисунок 1-5
Тяги быстрого сцепления
5. Подведите сцепку со шкворнем к сеялке, чтобы
стержни
сцепного устройства вошли в контакт с тягами
быстрого
сцепления. При помощи гидравлики
поднимите
сцепку, чтобы стержни сцепного устройства
сеялки
надежно закрепились в тягах быстрого
сцепления
. Не поднимайте сеялку выше, чем
необходимо
.
6. Прикрепите соединительную деталь с пазом (1) к
верхней
надставке сцепного устройства на сеялке.
Используйте
шпильку 1-на-3 3/4-дюйма (2) и втулку (3)
для
крепления соединительной делали с пазом к
сеялке
. Закрепите шпильку скобой (4). См. Рисунок 1-
6.
Рисунок 1-3
Верхняя надставка сцепки
2. Когда сцепка со шкворнем будет прикреплена к
тяговому
стержню трактора, выньте фиксирующие
штифты
из вертикальных трубок над шинами.
Поместите
эти штифты в отверстие для их хранения
рядом
с цилиндром стабилизатора. См. Рисунок 1-4.
Рисунок 1-6
Верхняя тяга сцепления и надставка сеялки
Присоединение гидравлического шланга
Гидравлические
шланги Great Plains имеют кодировку,
что
поможет вам присоединить шланги к выходным
отверстиям
на тракторе. Шланги, идущие к одному и тому
же
удаленному клапану, обозначены одним цветом.
Цвет
Гидравлическая функция
Красный
Полевые подъемные цилиндры
Синий
Транспортировочные подъемные
цилиндры
Рисунок 1-4
Фиксирующие штифты в положении хранения
3. Установите сцепку со шкворнем перед сеялкой так,
чтобы
тяги быстрого сцепления на сцепке были в одной
линии
с нижними стержнями сцепного устройства на
сеялке
. При помощи гидравлики втяните подъемные
транспортные
цилиндры, чтобы тяги быстрого
сцепления
разместились немного ниже стержней
сцепного
устройства на сеялке.
Оранж.
Разметочные цилиндры
8
Сцепка
со шкворнем СРН 148-152M-RUS
5/8/2001
