Страница 4: Моменты затяжки, Типовой ряд kna/f, knap/f, kna-d/f, knap-d/f, Kna-s/f, knap-s/f в соотв. с asme
Типовой ряд KNA/F, KNAP/F, KNA-D/F, KNAP-D/F
Стр. 4
KNA-S/F, KNAP-S/F в соотв. с ASME
9520-880-ru
Ревизия 11
TM 8782
Издание 03/2013
Размеры шаровых затворов в дюймах:
KNA/F, KNAP/F, KNA-D/F, KNAP-D/F:
½“, ¾“, 1“, 1½“, 2“, 3“, 4“, 6”
8" с уменьшенным проходом 6"
KNA-S/F, KNAP-S/F:
1“, 1½“, 2“
Положение при монтаже:
любое, при TF
-валах со сферической головкой без
застойных зон
или валах со сферической головкой
с разгрузочным отверстием стрелочкой показано
пропускное направление.
см. главу 6.2.
Вес, шаровой затвор с ручным
управлением:
проход
фланца
½“
¾“
1“
1½“
2“
пр.кг
5,6
6
5,6
12
14,5
пр. фунтов
12.3
13.2
12.3
26.4
31.9
проход
фланца
3“
4“
6“
8“
пр.кг
33,5
50
91
125
пр. фунтов
73.7
110
200
275
Вес привода см. у производителя привода
Размеры и отдельные детали:
См. чертежи в разрезе в главе 10.
Изнаш. деталь:
посадочные кольца
детали сальника
вал со сферической головкой
сфера Al
2
O
3
распределительный вал
Доп. оборудование:
♦
Двойной сальник Richter ENVIPACK
для особенно высоких требований техники
безопасности, саморегулирующиеся.
По
желанию
подсоединения
для
предупреждающего
или
промывающего
устройства.
♦
Удлинители распределительного вала
♦
Приращение рычага
♦
Концевой выключатель
для дистанционного контроля при шаровых
затворах
с
ручным
и
дистанционным
управлением.
♦
Нагревательная рубашка из
высококачественной стали
можно дооборудовать, подходит для всех
употребительных теплоносителей.
1.1 Фирменная табличка, CE и
маркировка на корпусе
Фирменная табличка из высококачественной стали
прикреплена заклёпками к корпусу:
Если пользователь крепит свою маркировку,
необходимо следить за тем, чтобы арматура
совпадала с назначением.

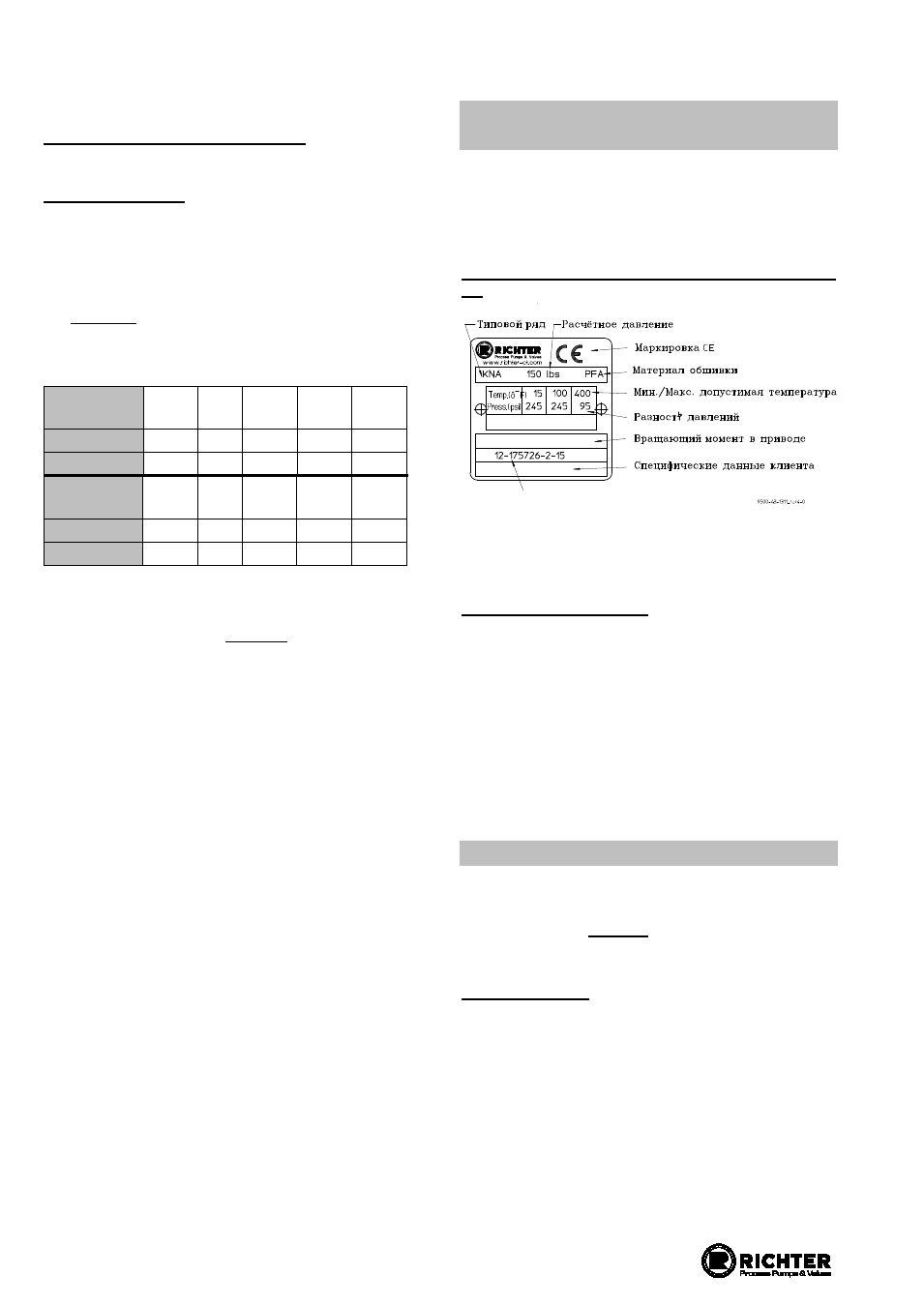

Пример: Фирменная табличка с маркировкой
CE
Для размеров ½“ и ¾“ недопустима маркировка
CE, фирменная табличка соответствует без
маркировки CE.
Маркировка на корпусе:
В соответствии с DIN EN 19 и AD 2000 A4 на
корпусе видимы:
♦
проход фланца
♦
Расчётное давление
♦
Материал корпуса
♦
Марка производителя
♦
№ выплавки/маркировка литья
♦
Дата литья
1.2 Моменты затяжки
Все болты смазанные затягивать крестом !
Нельзя превышать указанные моменты затяжки.
Исключение см.
глава 8, фланцевое соединение
арматура/трубопровод негерметично.
Рекомендуются следующие моменты затяжки:
Винты сальника
Затянуть нажимную крышку сальника
503
настолько, чтобы пружинная крышка сальника
502
прилегала без зазора. Для 3", 4", 6" и 8" имеется 2
пружинные крышки сальника
502.
Год выпуска/ № партии с № позиции
и количеством арматур
