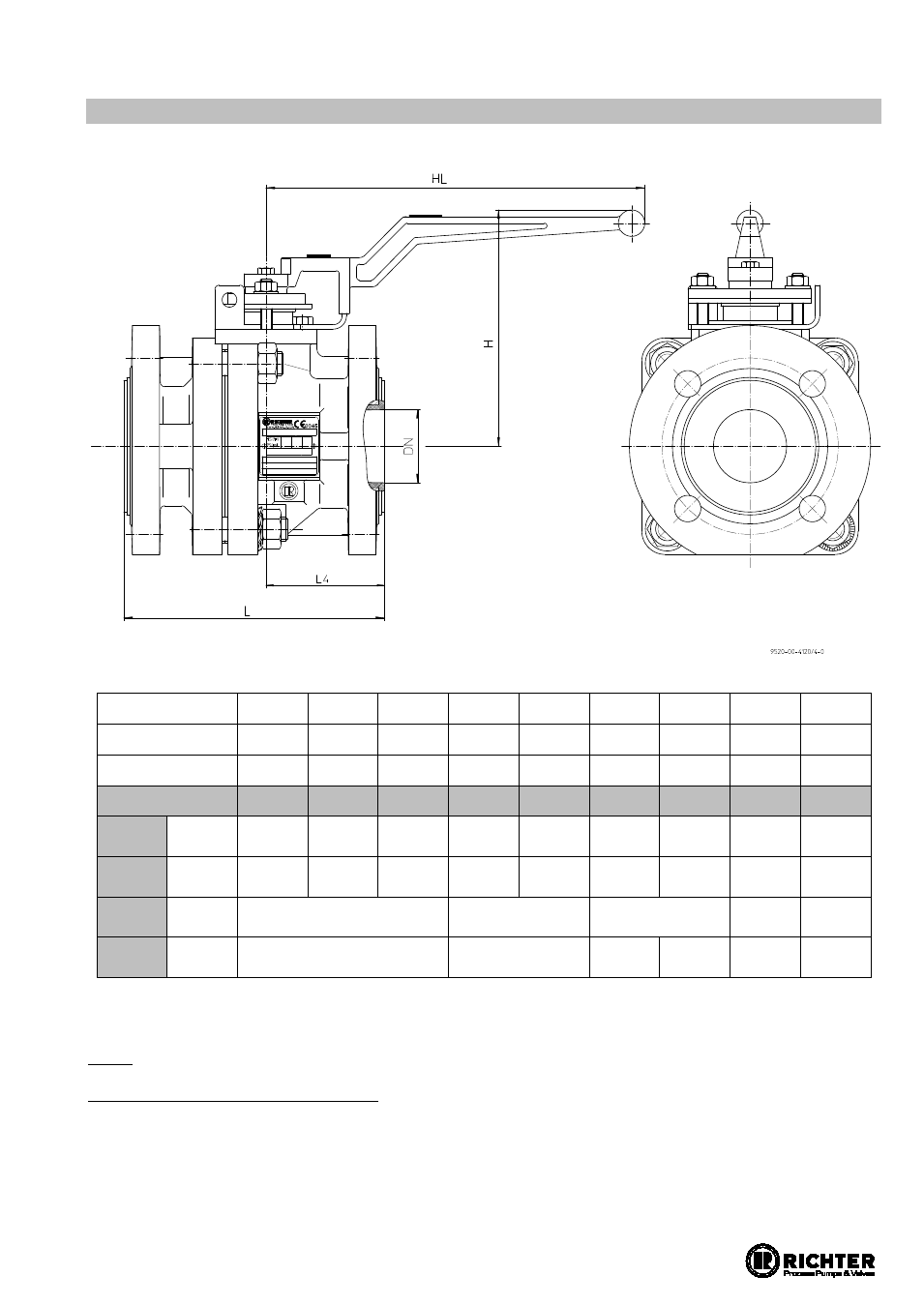

10.8 Размерные данные для шарового затвора с рычагом
KNA/F
x
x
x
x
x
x
x
x
x
KNA-S/F
x
x
x
KNA-D/F
x
x
x
x
x
x
x
DN
½"
¾"
1"
1½"
2"
3"
4"
6"
8"
1)
L
дюймы
[мм]
5.12
[130]
5.91
[150]
5.0
[127]
6.5
[165]
7.0
[178]
8.0
[203]
9.0
[229]
10.5
[267]
18.0
[457]
L4
дюймы
[мм]
2.32
[59]
2.32
[59]
2.2
[56]
3.0
[76]
3.18
[81]
3.7
[94]
4.21
[107]
5.12
[130]
8.79
[223,5]
HL
дюймы
[мм]
7.05
[179]
10.2
[259]
16.1
[410]
20.2
[513]
20.2
[513]
H
дюймы
[мм]
5.12
[130]
6.1
[155]
7.09
[180]
7.68
[195]
10.4
[265]
10.4
[265]
1)
8" с уменьшенным проходом 6"
6“ и 8“: При Δp > прим. 2 бара вместо ручного рычага рекомендуется червячный редуктор.
Присоединительные размеры фланцев:
ASME B16.5 Class 150, raised face
