Типовой ряд KNA/F, KNAP/F, KNA-D/F, KNAP-D/F
Стр. 18
KNA-S/F, KNAP-S/F в соотв. с ASME
9520-880-ru
Ревизия 11
TM 8782
Издание 03/2013

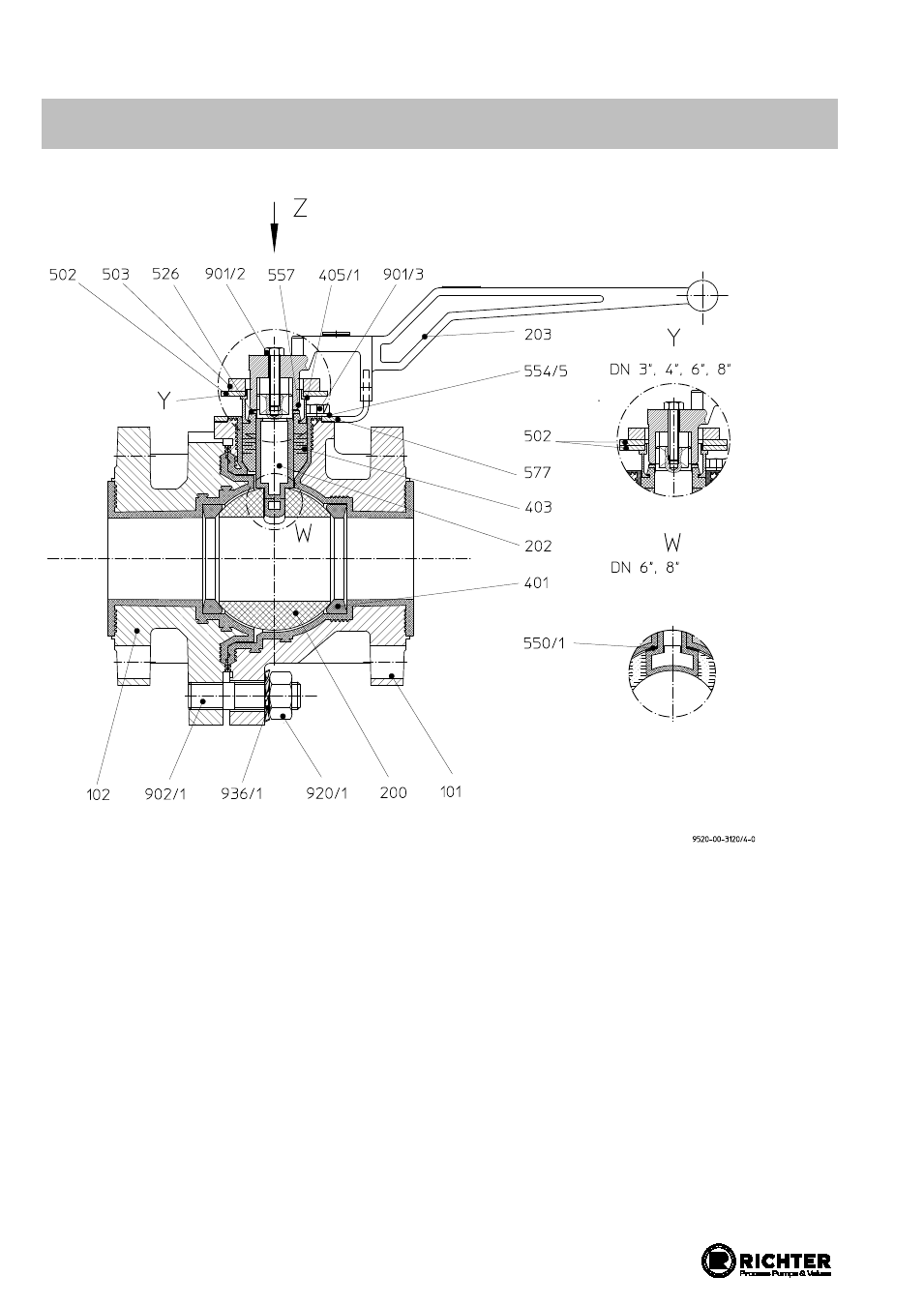

10.4 Чертеж в разрезе, шаровой затвор со сферой, распределительным
валом и рычагом
Отверстия болтов для фланца и кожуха на чертеже смещены на 45°.
только при 3”
повернут на 90º
