Типовой ряд KNA/F, KNAP/F, KNA-D/F, KNAP-D/F
Стр. 20
KNA-S/F, KNAP-S/F в соотв. с ASME
9520-880-ru
Ревизия 11
TM 8782
Издание 03/2013

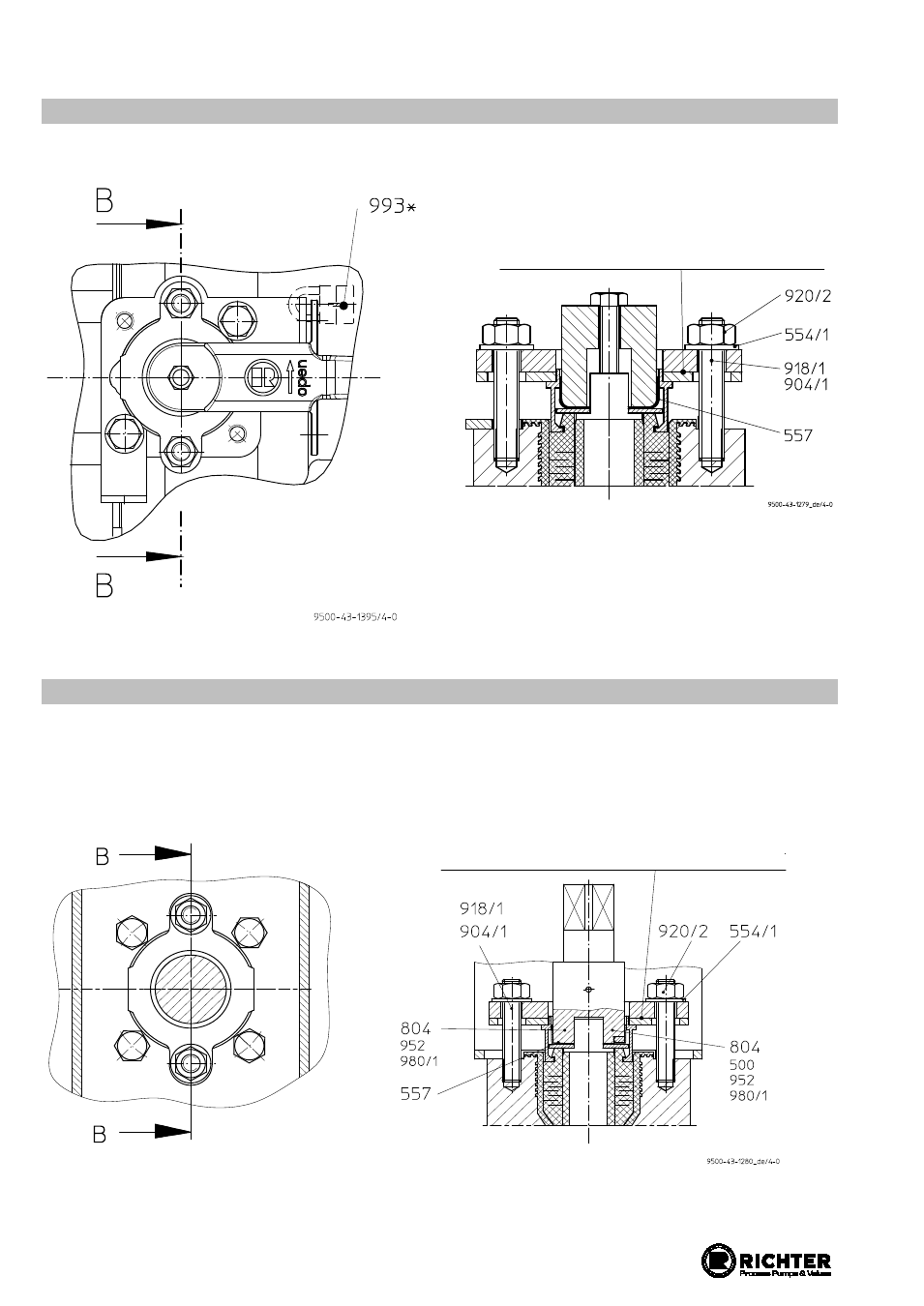

10.6 Вид и разрез, шаровой затвор с рычагом
Вид Z Разрез В - В
10.7 Разрезы, шаровой затвор с приводом
Разрез A – A Разрез В – В
Затянуть нажимную крышку сальника 503
настолько, чтобы пружинная крышка
сальника 502 прилегала без зазора
Затянуть нажимную крышку сальника 503
настолько, чтобы пружинная крышка сальника
502 прилегала без зазора
Опция
