Типовой ряд BVI/F, BVIP/F

Страница 9


9520-890-ru

Ревизия 11

TM 8782

Издание 03/2013

6

Монтаж

Проверить, не возникли ли у арматуры

повреждения при транспортировке, нельзя

устанавливать повреждённые грязеуловители.

Перед монтажом арматуру и присоединяемые

трубопроводы

тщательно

очистить

от

засорений, особенно от твёрдых инородных

предметов.

При монтаже следить, чтобы применялись

правильные моменты затяжки, трубопроводы

располагались на одной прямой, и монтаж

выполнялся

не

под

электрическим

напряжением.

Следить за тем, чтобы дистанционно

управляемый привод не мог быть

ошибочно включен.


6.1

Защитный кожух и

уплотнения фланцев

Защитные кожухи оставлять на фланцах вплоть

до монтажа.

Если существует риск повреждения пластиковой

уплотняющей поверхности, напр., при наличии

металлических

или

покрытых

эмалью

контрфланцев, использовать уплотнения с ПТФЭ-

покрытием с металлическим вкладышем. Они

входят в дополнительные принадлежности из

программы поставок фирмы Richter.

6.2

Заземление

Арматура должна быть заземлена. Зубчатые

шайбы – это самый простой способ. Под каждый

болт

трубопровода

на

каждом

фланце

подкладывается зубчатая шайба.
По желанию клиента к обоим фланцам могут

прикрепляться болты М6, 6-гранные гайки и

подкладные

шайбы

для

дополнительного

подключения заземления.
В противном случае, заземление должно быть

обеспечено с помощью других мер, напр.,

кабельных мостков.

Kugel welle

201

und Sc halt welle 202

si nd über eine Erdungssc heibe 557

geerdet .

6.3

Положение при монтаже и

пропускное направление

Монтаж зависит от пропускного направления.
Может быть выбрано любое положение при

монтаже.
В ином случае, оно обозначено стрелкой на

шаровом кране, как это сделано при шаровых

затворах с разгрузочным отверстием.

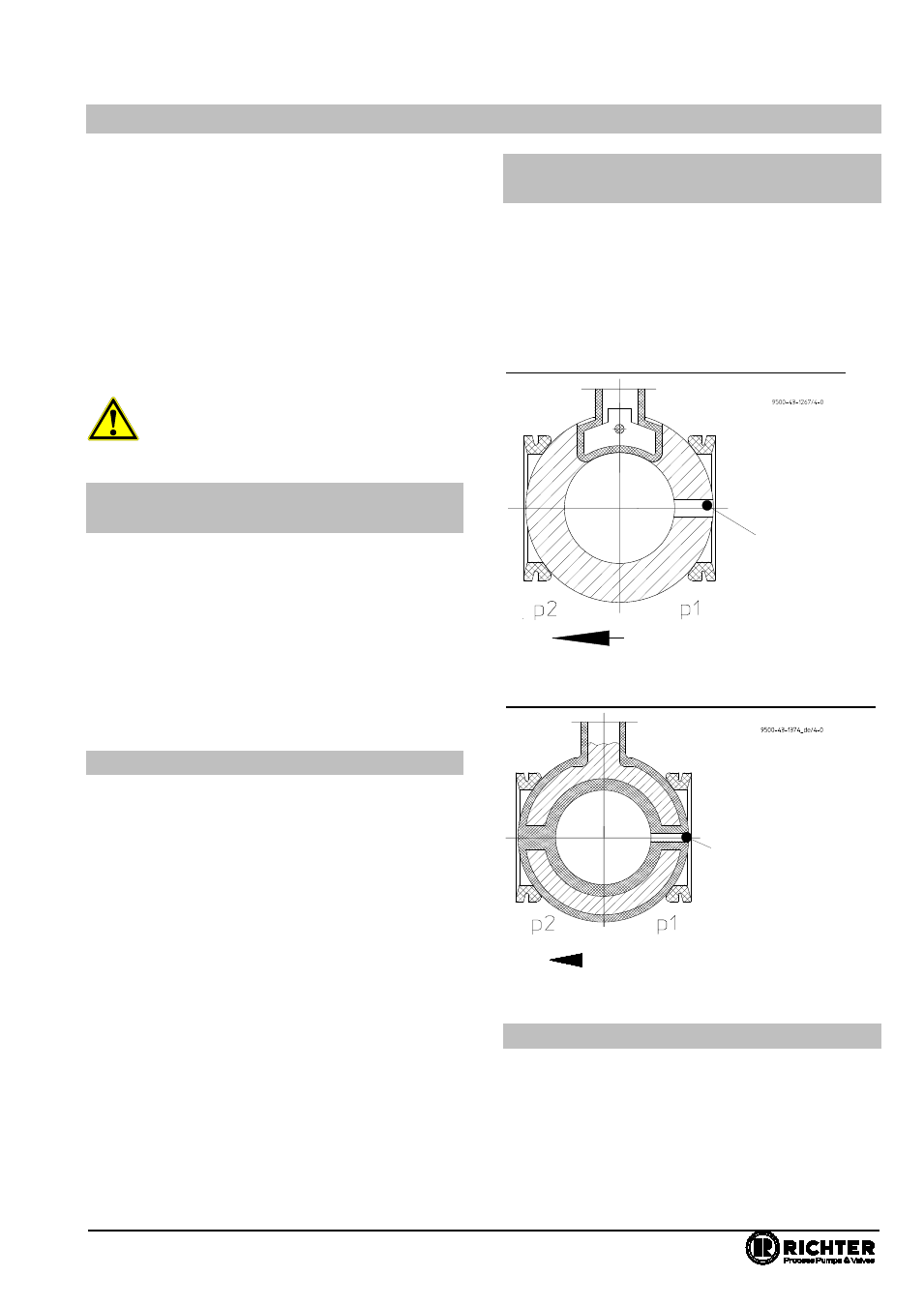

Рис. 1 Al2O3-

сфера в закрытом положении



Рис. 2

Шаровой затвор в закрытом положении



6.4

Гидравлическое испытание

Испытательное давление PT открытой арматуры

не должно превышать показатель 1,5 x PN/PS

согласно маркировке арматуры.



Разгрузочное

отверстие

Пропускное направление

Пропускное направление

Разгрузочное

отверстие
