Типовой ряд BVI/F, BVIP/F

Страница 15

9520-890-ru

Ревизия 11

TM 8782

Издание 03/2013

10.2

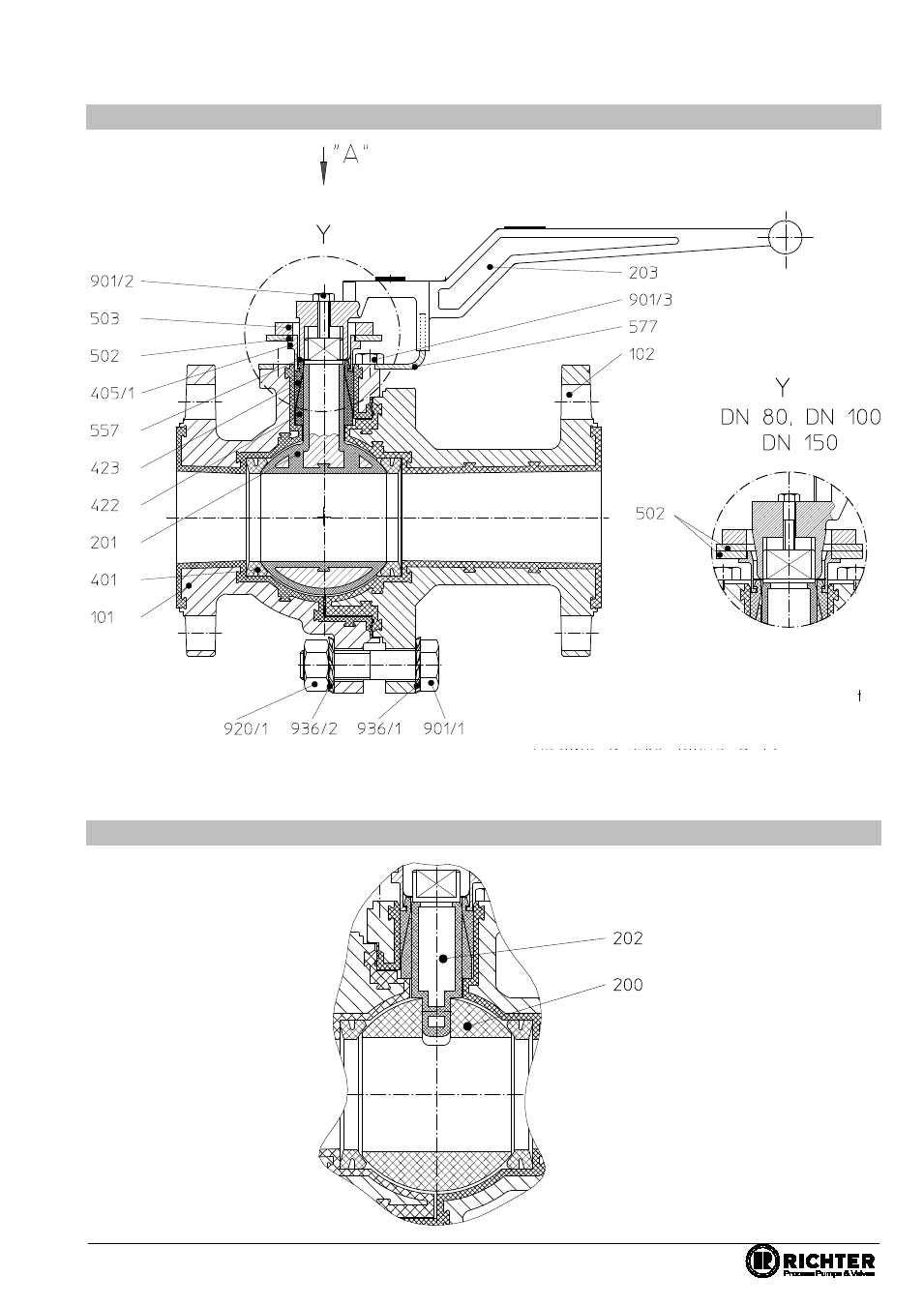

Чертеж в разрезе: BVI/F с рычагом

Отверстия болтов для фланца и кожуха на чертеже смещены на 45°.

10.3

Детали BVI/F, BVIP/F со сферой и распределительным валом
