Типовой ряд BVI/F, BVIP/F

Страница 16

9520-890-ru

Ревизия 11

TM 8782

Издание 03/2013

10.4

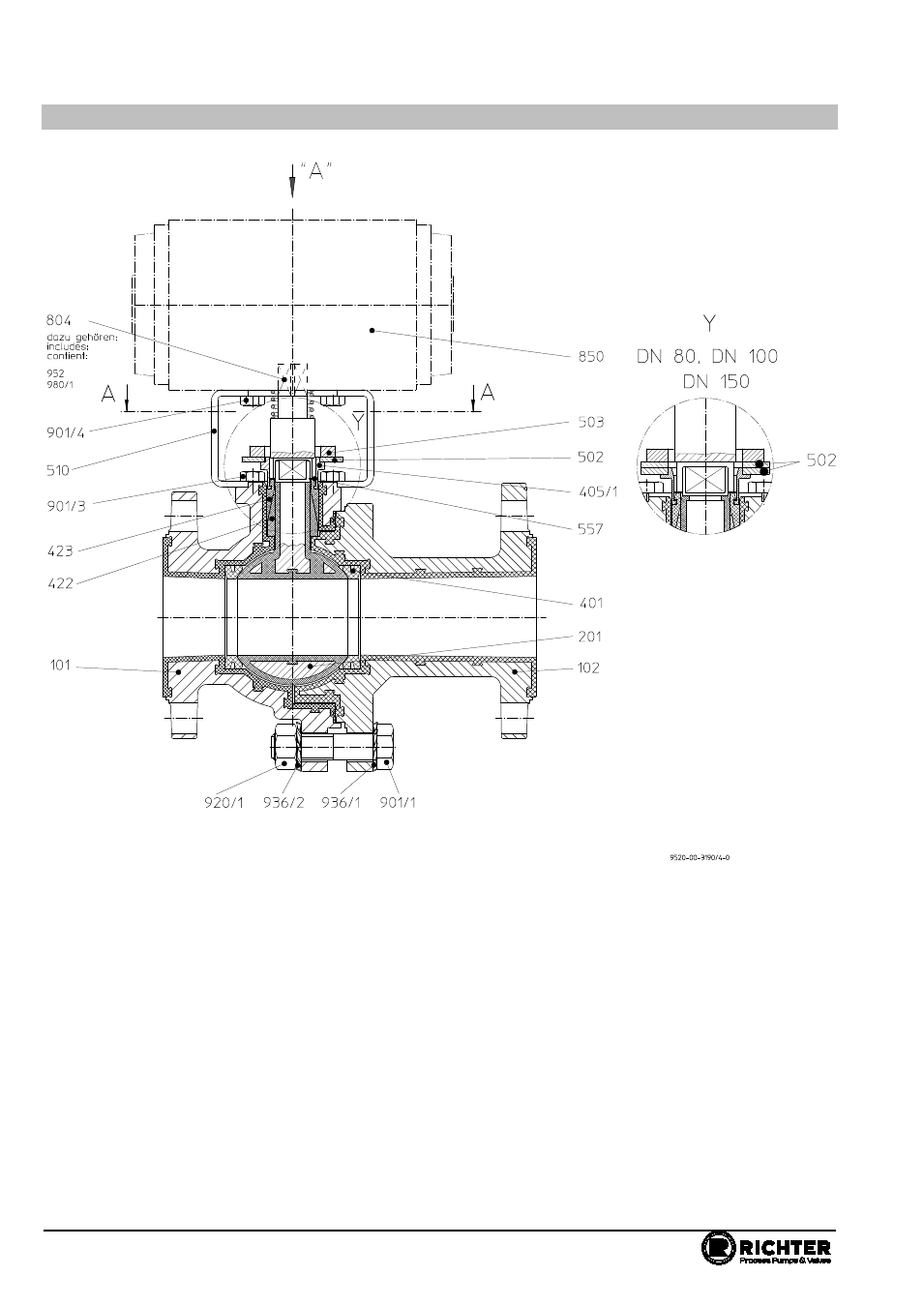

Чертеж в разрезе: BVIP/F с приводом

Отверстия болтов для фланца и кожуха на чертеже смещены на 45°.
