4
UKR
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

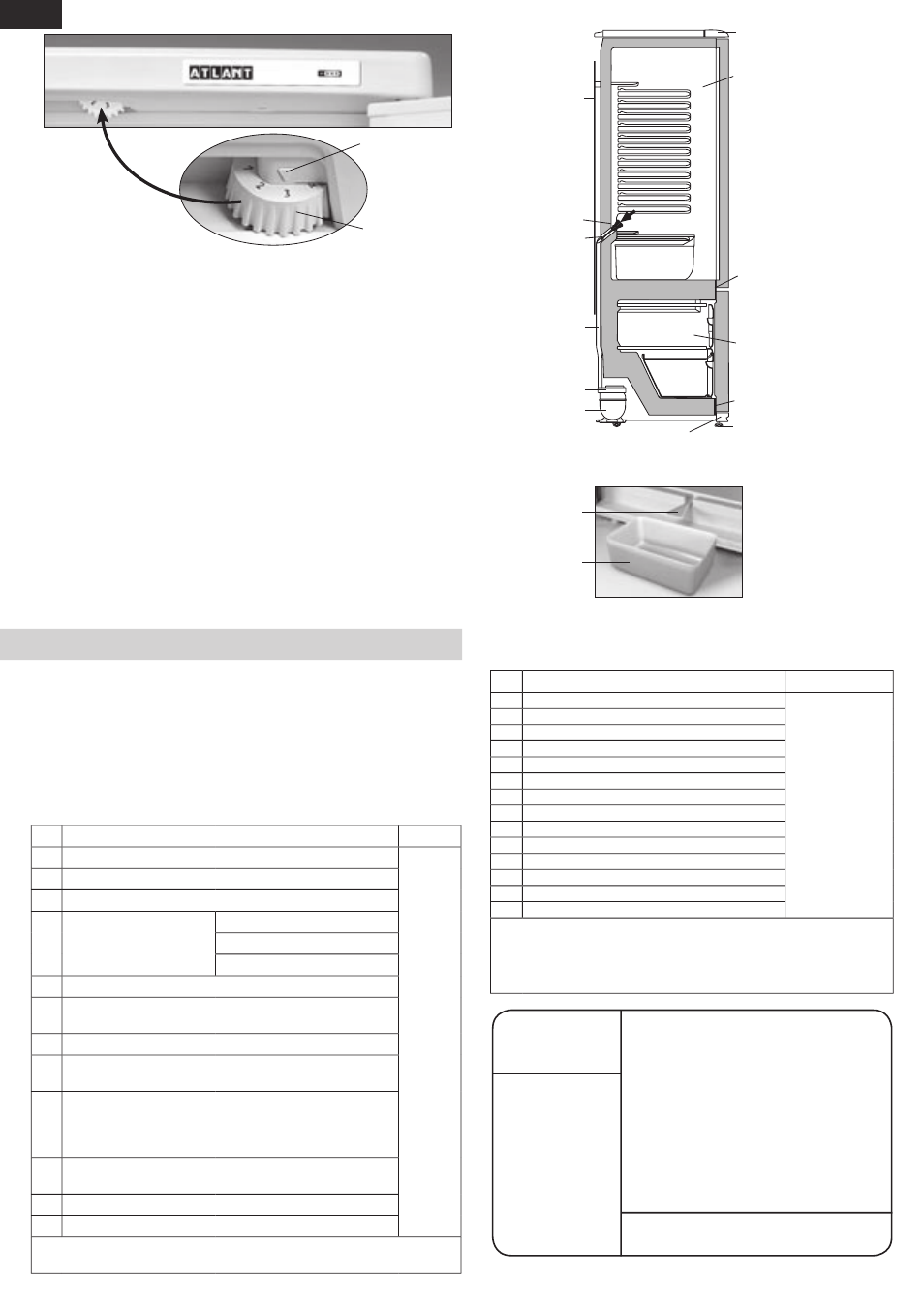

Рисунок 4 — Схема зливу талої води із ХК
маска
щиток декоративний
йорж
лоток
пацівок
посудина
конденсатор
компресор
опора
шафа внутрішня ХК
поперечина
шафа внутрішня МК
планка передня
Рисунок 5 –Збір талої води із МК
посудина
лопатка
Рисунок 3 – Регулювання температури
покажчик
ролик
внутрішньої ХК відповідно з рисунком 4, може викликати корозію
зовнішньої шафи холодильника та елементів холодильного агре-
гату, пошкодити теплоізоляцію, привести до утворення тріщин
шафи внутрішньої та псування шафи холодильника.
2.3 РОЗМОРОЖУВАННЯ І ПРИБИРАННЯ МК
При розморожуванні МК необхідно:
— видаляти талу воду, установивши відповідно з рисунком 5
лопатку та будь-яку посудину об’ємом не менше 2 л;
— збирати талу воду, якщо вона витікає із камери поза ло-
паткою, легковбираючим вологу матеріалом;
— вимити камеру та витерти насухо.
ЗАБОРОНЯЄТЬСЯ розморожувати МК без використання
лопатки. Тала вода, що витікає з МК поза лопаткою, потрапляючи
в місце прилягання планки передньої до шафи внутрішньої МК
відповідно з рисунком 4, може викликати корозію зовнішньої
шафи холодильника та елементів холодильного агрегату, по-
шкодити теплоізоляцію, привести до утворення тріщин шафи
внутрішньої та псування шафи холодильника.
2.4 ВІДКЛЮЧЕННЯ ХОЛОДИЛЬНИКА
Для відключення холодильника слід вийняти вилку шнура
живлення із розетки.
3 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ І КОМПЛЕКТАЦІЯ
3.1 Найменування технічних характеристик і комплектуючих
виробу указані в таблицях 1 і 2 відповідно.
3.2 В табличці виробу указані технічні характеристики ро-
сійською мовою. Найменування характеристик, що указані на
рисунку 6, необхідно зіставити із значеннями характеристик на
табличці виробу.
Рисунок 6 – Табличка
Таблиця 1 - Технічні характеристики
Таблиця 2 – Комплектуючі
№ НАЙМЕНУВАННЯ Модель
1.1 Номінальний загальний об’єм брутто, дм 3
Параметри, що відповідають
найменуванням, вказані в гарантійній карті.
1.2 Номінальний загальний об’єм брутто МК, дм 3
1.3 Номінальна площа полиць для зберігання продуктів, м 2
1.4 Габаритні розміри, мм
висота
ширина
глибина
1.5 Маса нетто, кг, не більше
1.6
Температура зберігання заморожених продуктів в МК,
°C, не більше
1.7 Температура зберігання свіжих продуктів, °C
1.8
Середня температура зберігання свіжих продуктів, °C,
не більше
1.9
Номінальний час підвищення температури в
морозильнику від мінус 18°Cдо мінус 9 °C (при
температурі навколишнього середовища плюс 25 °C)
при відключені електроенергії, годин
1.10
Номінальна потужність заморожування при температурі
навколишнього середовища плюс 25 °C, кг/доба
1.11 Номінальна добова продуктивність отримання льоду, кг
1.12 Вміст срібла, г
Примітка - Визначення технічних характеристик проводиться в
спеціально обладнаних лабораторіях за визначеними методиками.
№ НАЙМЕНУВАННЯ Кількість, шт.
2.1 Корзина (нижня)
Параме
три, щ
о відповідаю
ть
найменув
анням, вк
азані в г
арантійній
кар
ті.
2.2 Корзина
2.3 Посудина для овочів або фруктів 1
2.4 Полиця-скло (нижня) 2
2.5 Полиця-скло 2
2.6 Упор задній
2.7 Посудина з кришкою
2.8 Вкладиш для яєць
2.9 Бар’єр-полиця 3
2.10 Обмежувач (великий)
2.11 Бар’єр 4
2.12 Форма для льоду
2.13 Лопатка
2.14 Йорж
1 Не розраховані для зберігання масел та продуктів, які пройшли
теплову обробку
2 Максимальне навантаження при рівномірному розподілі 20 кг.
3 Максимальне навантаження при рівномірному розподілі 2 кг.
4 Максимальне навантаження при рівномірному розподілі 5 кг.
Номінальний об’єм для зберігання, дм 3
- камери для зберiгання свiжих продуктiв:
- морозильно ї камери:
Потужність заморожування:
Номінальна напруга:
Номінальний ток:
Номінальна спожита потужність:
Холодоагент: R600a/Спінювач: C-Pentane
Масса хладагента:
Позначення моделі
і виконання виробу
Кліматичний клас
виробу
Нормативний
документ
Знаки сертифікації
Зроблено в Республіці Білорусія
ЗАТ «АТЛАНТ», пр. Переможців, 61, м. Мінськ
ATLANT
