I
II
ХМ-4008-ХХХ
ХМ-4009-ХХХ
ХМ-4010-ХХХ ХМ-4011-ХХХ
ХМ-4012-ХХХ
ХМ-4013-ХХХ
1 D E S C R I E R E A F R I G I D E R U LU I
1.1 Frigiderul este destinat pentru congelarea şi păstrarea de lungă
durată a alimentelor congelate, prepararea gheţii alimentare în CC, pe-
ntru refrigerarea şi păstrarea pe termen scurt a produselor alimentare,
băuturilor, fructelor şi legumelor în CF în conformitate cu figura 1.
1.2 Este necesar ca frigiderul să funcţioneze la temperatura med-
iului ambiant de la plus 16 0 С până la plus 32 0 С.
1.3 Spaţiul total necesar pentru funcţionarea frigiderului se
determină de dimensiunile de gabarit,indicate în milimetri în figura 2.
Pentru extragerea liberă a componentelor din frigider este necesar de
deschis uşa la unghiul nu mai mic de 90
0 .
1.4 Elementul de reglare a temperaturii din frigider, în conformitate
cu Figura 3 este butonul de reglare a temperaturii (numit în continuare
- buton), care se află sub masca frigiderului. Butonul se roteşte în sensul
acelor de ceasornic sau în sensul contrar al acestora şi are diviziuni nu-
merice. Diviziunea “1” corespunde celei mai joase setări de temperatură
(răcire minimă) în camera frigorifică, diviziunea “7” – celei mai înalte
setări de temperatură (răcire maximă). Pentru a regula temperatura,
fixaţi diviziunea butonului sub indicator.
2 U T I L I Z A R E A F R I G I D E R U LU I
2.1 PRIMA CONECTARE
Conectaţi frigiderului la reţeaua electrică: introduceţi ştecherul
în priză.
Anexa
FRIGIDER - CONGELATOR
Deschideţi uşa CF şi fixaţi sub indicator diviziunea“2“ a butonului.
Închideţi uşa CF. Pentru setarea temperaturii optimale pentru păstrarea
produselor în camera frigorifică, efectuaţi reglarea cu ajutorul butonului
în conformitate cu figura 3. În cazul daca dupa ajustarea sau schimbarea
condiţiilor de exploatare compresorul a început să functioneze con-
tinuu, este necesar de a roti rola în direcţia reducerii decalajului digital
până când se fixează cu clic în termostat. După ajustare temperatura
în frigider se menţine în mod automat.
2.2 SISTEMUL DE DEZGHEŢARE AUTOMATĂ AL CF
2.2.1 În CF se foloseşte un sistem automat de dezgheţare. Bruma,
care apare pe peretele din spate al CF, după deconectarea compresor-
ului care lucrează în ciclu, se topeşte şi se transformă în picături de apă.
Picăturile de apă rezultată în urma topirii se scurg în colector, apoi prin
gaura acestuia şi prin furtun - în taviţa de pe compresor, în conformit-
ate cu figura 4 şi se evaporă. Gaura colectorului este dotată cu o piesă
pentru prevenirea înfundării sistemului de drenaj.
În unele cazuri bruma poate rămâne pe peretele din spate al CF
după conectarea compresorului, care nu reprezintă o defecţiune. Bru-
ma se va topi în ciclurile ulterioere de dezgheţare, prevăzute în lucrul
frigiderului.
2.2.2 Este necesar în mod regulat (cel puţin o dată în 3 luni) să
verificaţi curăţenia colectorului şi absenţa apei în acesta.
Prezenţa apei în colector indică înfundarea sistemului de drenaj.
Pentru eliminarea înfundării folosiţi piesa corespunzătoare şi curăţaţi
gaura colectorului, astfel ca apa să se scurgă liber în taviţă, apoi spălaţi
piesa şi instalaţi-o în conformitate cu figura 4.
SE INTERZICE să utilizaţi frigiderul cu sistemul de scurgere
înfundat. Apa care a apărut pe fundul CF sau care a ajuns în locul de
alăturare a barei transversale şi a dulapului interior al CF, în conformitate
cu figura 4, poate provoca coroziunea dulapului exterior al frigiderului şi
elementelor agregatului frigorific, defectarea izolaţiei termice, formarea
crăpăturilor dulapului interior şi defecţiunea frigiderului.
Figura 2 — Frigider (vedere de sus)
uşa CC
1195
sertar
distanţier
90 0
615

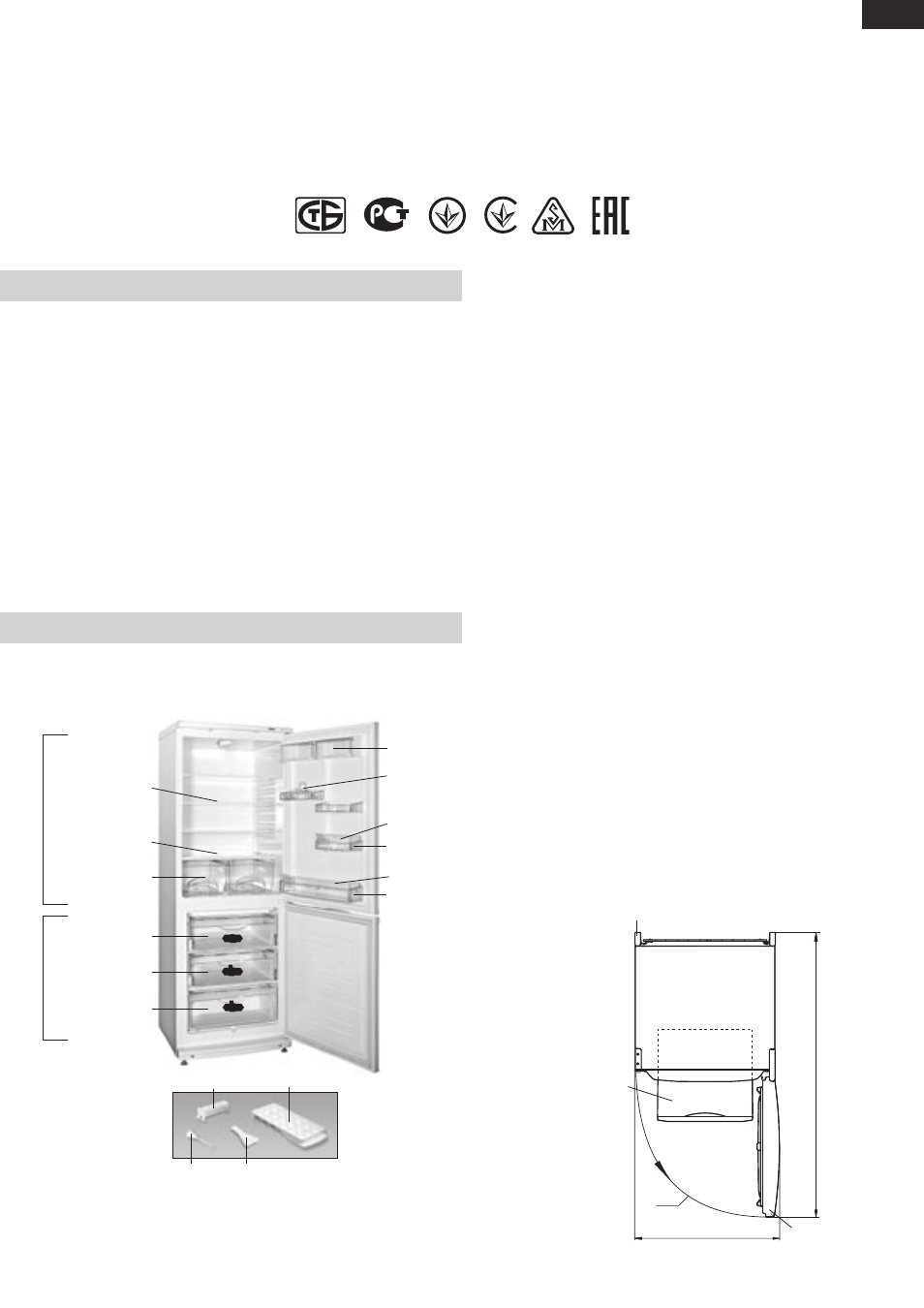

Figura 1 — Frigider şi piese componente
taviţă pentru gheaţă distanţier
piesă pentru desfundat
opritor (mare)
sertar (de jos)
sertar
sertar
sertar (pentru legu-
me şi fructe)
raft sticlă (de jos)
raft sticlă
raft cu capac
opritor (mic)
suport
pentru ouă
raft adânc
pe uşă
raft adânc
pe uşă
«а»
«b»
«b»
I — camera de congelare (CC):
« a » — zona de congelare şi păstrare;
« b » — zona de păstrare;
II — camera firgorifică, pentru păstrarea produselor proaspete (CF)
element pentru drenare/curăţare a gheţii
