Додаток
ХОЛОДИЛЬНИК-МОРОЗИЛЬНИК
ХМ-4008-ХХХ
ХМ-4009-ХХХ
ХМ-4010-ХХХ ХМ-4011-ХХХ
ХМ-4012-ХХХ
ХМ-4013-ХХХ

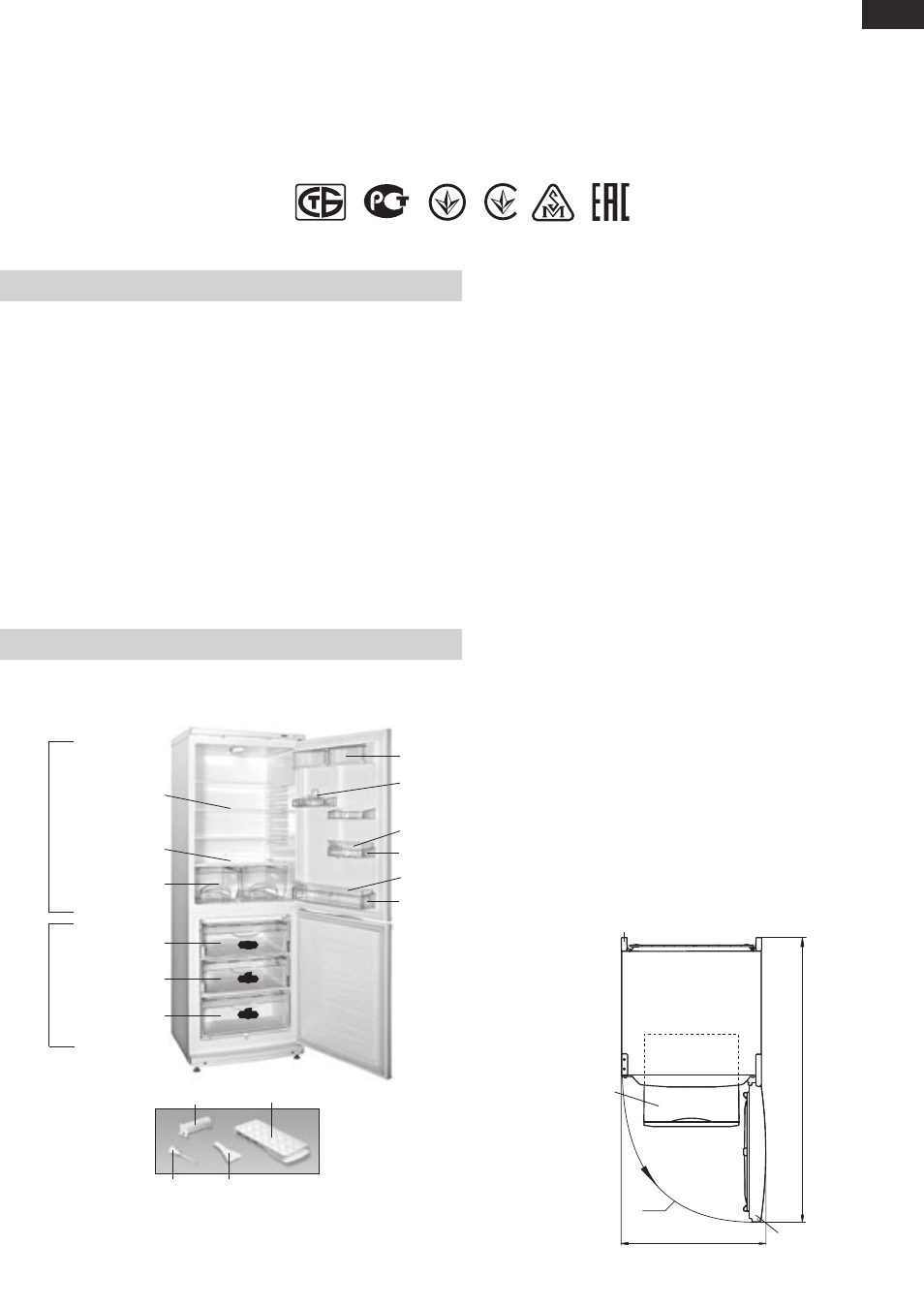

Рисунок 1 – Холодильник і комплектуючі вироби
йорж лопатка
форма для льоду упор задній
I — морозильна камера (МК):
«а» — зона заморожування та зберігання;
«б» — зона зберігання
II — камера для зберігання свіжих продуктів (ХК)
1 О П И С ХО Л О Д И Л Ь Н И К А
1.1 Холодильник призначений для заморожування і трива-
лого зберігання заморожених продуктів, приготування харчового
льоду в МК, для охолодження та короткочасного зберігання
харчових продуктів, напоїв, овочів і фруктів в ХК відповідно з
рисунком 1.
1.2 Експлуатувати холодильник необхідно при температурі
навколишнього середовища від плюс 16 0 С до плюс 32 0 С.
1.3 Загальний простір, необхідний для експлуатації холо-
дильника, визначається габаритними розмірами, які вказані на
рисунку 2 в міліметрах. Для безперешкодного виймання ком-
плектуючих з холодильника необхідно відкривати двері камер
на кут не менше 90
0 .
1.4 Органом регулювання температури в холодильнику
відповідно з рисунком 3 є ролик регулювання температури (далі
– ролик). Ролик повертається за годинниковою стрілкою і проти
неї і має цифрові поділки. Поділка “1” відповідає найбільш висо-
кій температурі (найменше охолодження) в камері, поділка “7”
— найбільш низькій (найбільше охолодження). Поділку ролика
слід встановити під покажчиком при регулюванні температури.
2 Е КС П Л УАТА Ц І Я ХО Л О Д И Л Ь Н И К А
2.1 ПЕРШЕ ВМИКАННЯ
Підключити холодильник до електричної мережі: вставити
двері МК
1195
Рисунок 2 — Холодильник (вигляд зверху)
корзина
упор задній
90 0
615
вилку шнура живлення в розетку.
Відкрити двері ХК і встановити ролик на поділку “2“. Закрити
двері ХК. В подальшому для вибору оптимальної для зберігання
продуктів температури в камері необхідно провести регулю-
вання за допомогою ролика відповідно з рисунком 3. Якщо
після регулювання або змін умов експлуатації компресор почав
працювати безперервно, необхідно обертати ролик в сторону
зменшення цифрових поділок до клацання терморегулятора.
Після регулювання температура в холодильнику підтримується
автоматично.
2.2 СИСТЕМА АВТОМАТИЧНОГО РОЗМОРОЖУВАННЯ ХК
2.2.1 В ХК використовується автоматична система розмо-
рожування. Іній, що з’являється на задній стінці ХК, тане в циклі
розморожування при вимкненні компресора і перетворюється в
краплини води. Краплини талої води стікають в лоток, через отвір
в ньому по трубці попадають в посудину на компресорі відпо-
відно з рисунком 4 і випаровуються. В отвір лотка встановлений
йорж для запобігання забиття системи зливу.
В деяких випадках іній може залишитися на задній стінці ХК
після вмикання компресора, що не є несправністю. Іній розтане
в наступних циклах розморожування, передбачених в роботі
холодильника.
2.2.2 Необхідно регулярно (не менше 1 разу в 3 місяці) сте-
жити за чистотою лотка і перевіряти відсутність води в лотку.
Наявність води в лотку вказує на забиття системи зливу. Для
усунення забиття слід прочистити йоржиком отвір в лотку, щоб
вода без перешкод стікала в посудину, вимити йорж і встановити
відповідно з рисунком 4.
ЗАБОРОНЯЄТЬСЯ експлуатувати холодильник із
забитою системою зливу. Вода, що з’явилася на дні ХК
або попала в місце прилягання поперечини до шафи
