Экстензометр для измерения значительного удлинения AHX800 6
Функциональное Описание
Введение
Функциональное Описание
Экстензометр AHX800 для измерения значительного удлинения
предназначен для работы при температурах от 5 до 40 °C. Основной частью
экстензометра является оптическое кодирующее устройство. Перемещение
консолей экстензиометра заставляет оптическое кодирующее устройство
вращаться. Кодирующее устройство посылает импульсы в цепь, где они
преобразуются для использования контроллером.
Узел каркаса (все остальные компоненты)
Две консоли экстензиометра присоединены к образцу. Механизм кабеля/
блока позволяет консолям отслеживать удлинение образца. Перемещение
кабеля обнаруживается кодирующим устройством. Кодирующее устройство
отправляет импульсы в цепь платы, которая преобразует импульсы для
определения точного смещения консолей экстензиометра.
Экстензометр для измерения значительного удлинения может
поворачиваться на 90°, чтобы свести к минимуму необходимое рабочее
пространство.

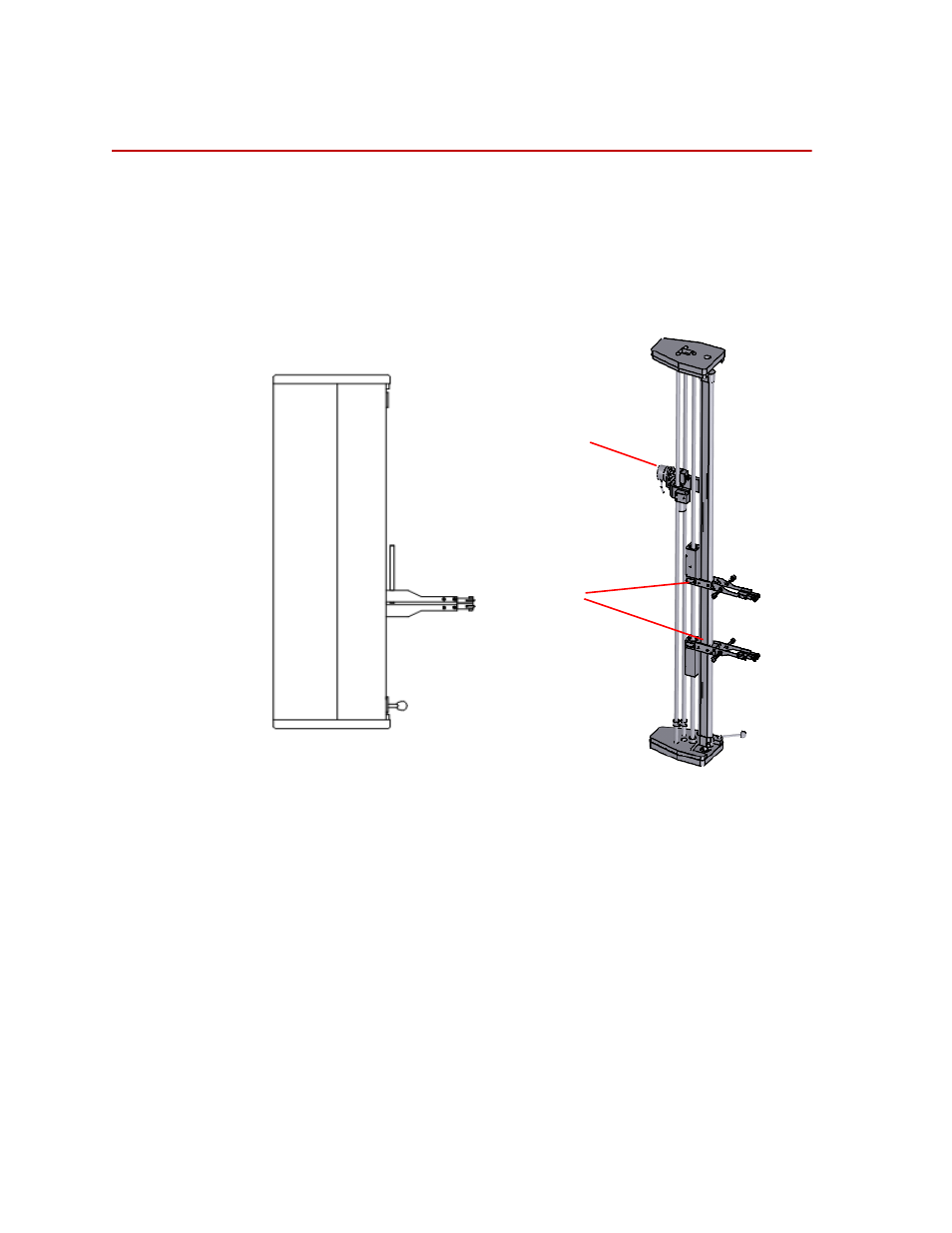

Консоли
Оптическое
кодирующее
устройство
