Экстензометр для измерения значительного удлинения AHX800
12
Установка AHX800 на раму MTS Criterion
Установка
2. Установка верхней испытательной зоны
A. Кронштейны могут различаться от модели к модели, но их базовая
форма приведена выше.
B. Выровняйте круглую ось и подвесную шпильку на кронштейне с
центральным отверстием и средним отверстием в верхней
пластине экстензометра.
C. Закрепите экстензометр на кронштейне, поверните угол, чтобы
подвесная шпилька подцепила экстензометр.
D. Отрегулируйте угол крепления экстензометра на каркасе.
E.
Вставьте шпильку, пружину сжатия и внутренний шестигранник,
чтобы заблокировать кронштейн и экстензометр.

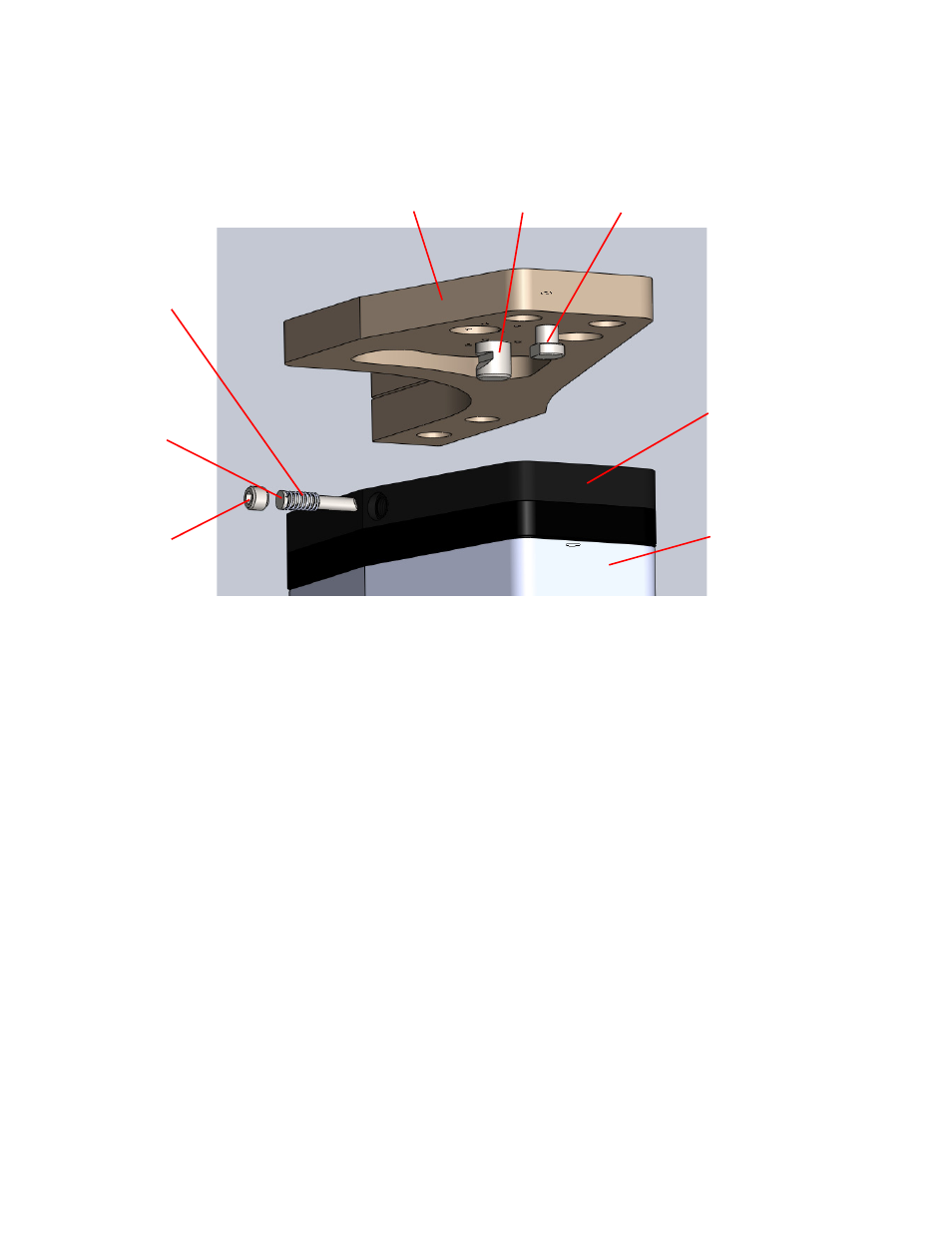

Диаграмма узла верхней испытательной зоны
Круглая ось
Кронштейн
Экстензометр
Подвесная шпилька
Внутренний
шестигранник
Винт
Шпилька
Пружина
сжатия
Верхняя
пластина
