Экстензометр для измерения значительного удлинения AHX800
10
Извлечение экстензометра из упаковки
Установка
Извлечение экстензометра из упаковки
1. Извлеките экстензометр для измерения высокого удлинения из
упаковки и установите его вертикально на ровной поверхности.
2. Ослабьте две контргайки на правой крышке экстензометра для
измерения высокого удлинения и снимите правую крышку.

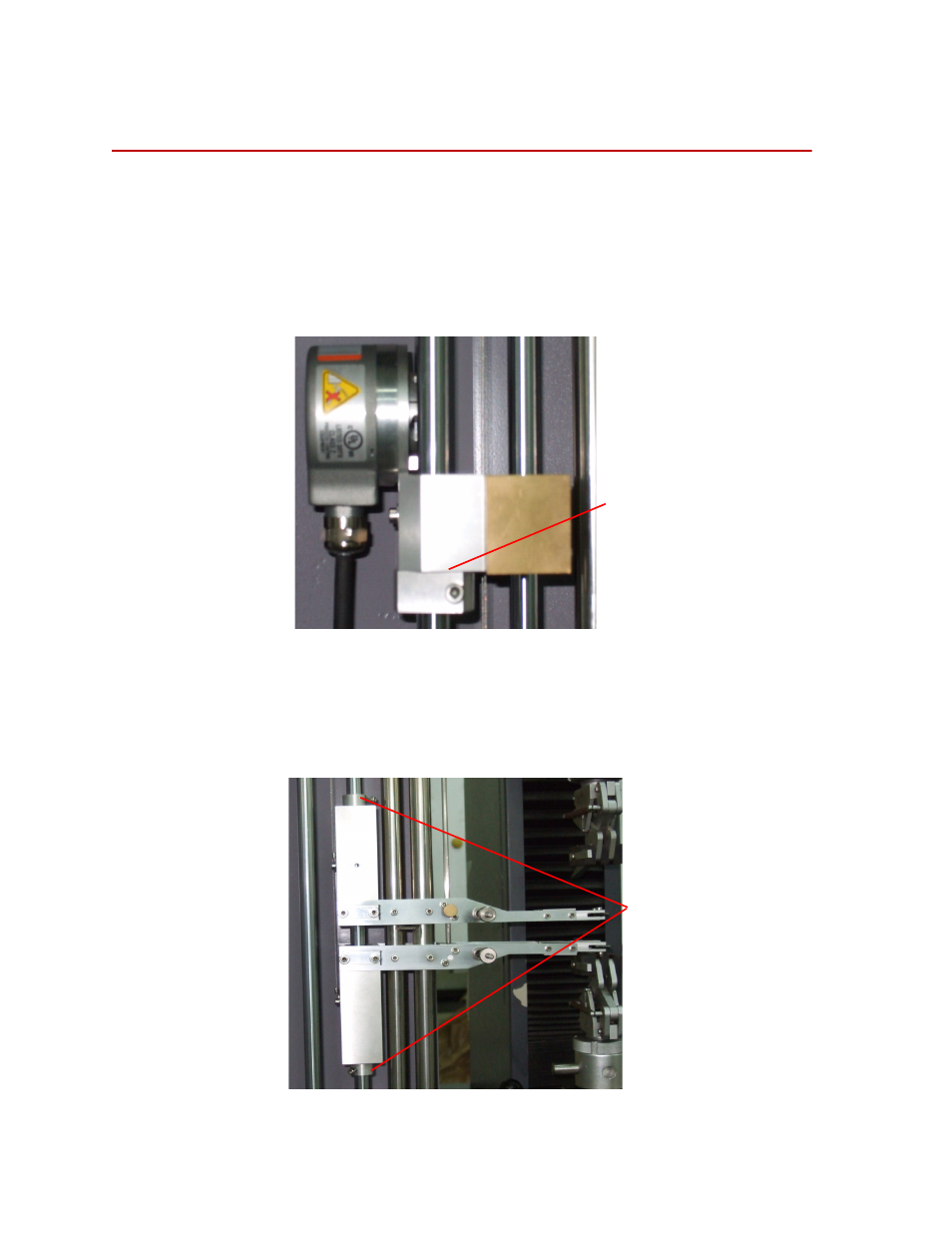

3. Вывинтите винты из хомутов в нижней части узла оптического
кодирующего устройства и сдвиньте его к нижней части вала.
4. Ослабьте хомут в верхней части узла верхней консоли, сдвиньте его к
верхней части вала и затяните на месте. Ослабьте хомут в нижней
части узла оптического кодирующего устройства и сдвиньте его к
нижней части вала. Консоли должны свободно скользить от низа до
верха.
Хомут
Хомут
