Экстензометр для измерения значительного удлинения AHX800 20
Замена деталей
Техническое обслуживание
Замена деталей
Разделы на следующих страницах описывают, как заменять детали.

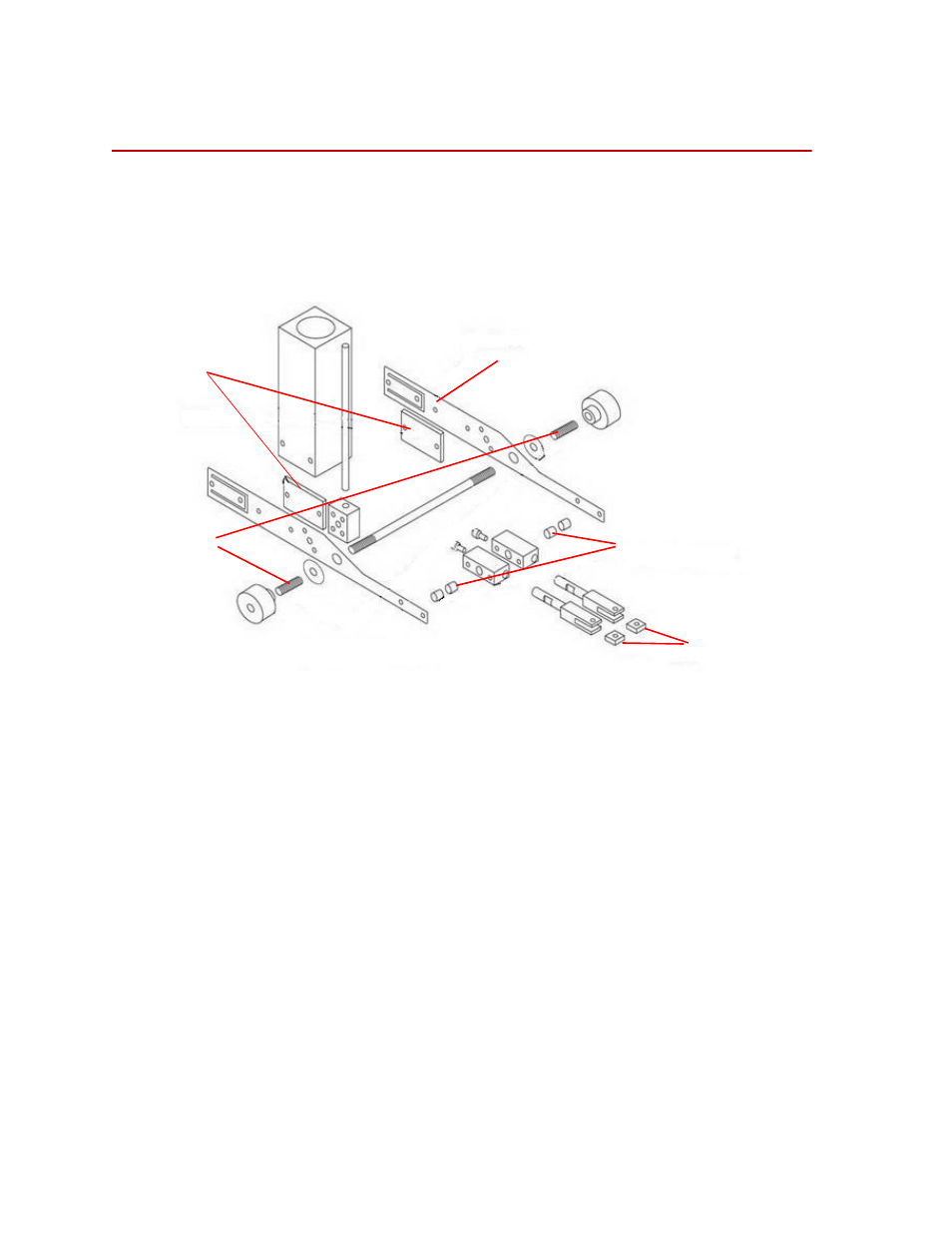

Компоненты указаны на следующем рисунке.
Кромки ножей
1. Вывинтите винт, удерживающий кромку ножа.
2. Замените старую кромку ножа новой
3. Закрепите кромку ножа винтом.
4. Повторите процедуру для всех кромок ножей.
Полотно консоли
1. Снимите ручку с накаткой.
2. Вывинтите винты. удерживающие заднюю часть полотна консоли.
3. Пененесите компоненты со старой консоли на новую.
4. Свободно присоедините полотно консоли к блоку и привинтите ручку с
накаткой.
5. Отрегулируйте консоль так, чтобы она была параллельна другим
консолям, и затяните винты.
Тефлоновая
направляющая
Зажимная
пружина
Полотно
консоли
Высокоэнергетическая
пружина
Определение компонентов
Нож
